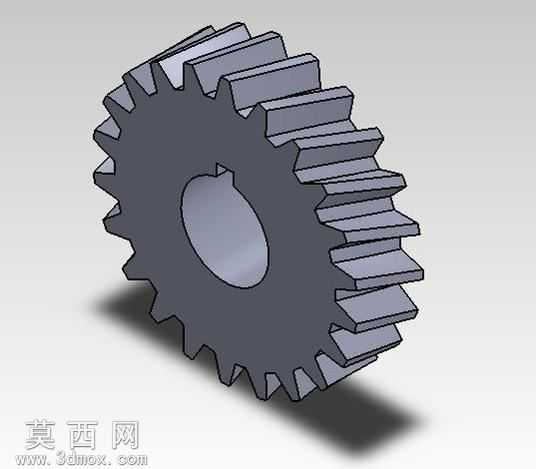

带键槽斜齿螺旋齿轮三维建模作品

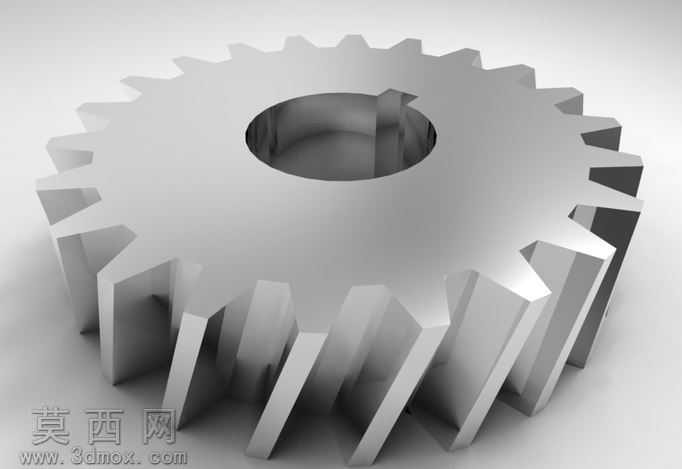

本作品为螺旋齿轮三维建模成果，建模过程依托三维机械设计软件完成，整体采用参数化建模思路搭建，首先确定齿轮的核心传动参数，匹配对应模数、齿数、螺旋角、齿宽等核心设计指标，先绘制齿轮的基准齿形轮廓，通过螺旋线引导扫描生成连续的斜向轮齿结构，保证轮齿的螺旋升角均匀一致，齿面过渡平滑无突兀棱角。建模过程中重点处理轮齿与轮毂的衔接结构，在齿轮中心位置设计标准键槽结构，键槽的尺寸公差按照通用机械传动的装配要求设定，保证后续装配时能够与传动轴实现周向固定，传递稳定扭矩。轮毂部分做了合理的壁厚设计，既保证整体结构强度满足传动负载要求，又避免不必要的材料冗余，控制零件整体重量。材质渲染阶段选用工业常用的调质结构钢材质效果，还原金属零件的哑光金属质感，对齿面、轮毂端面、键槽内壁分别做了差异化的材质细节处理，齿面部分模拟精加工后的表面粗糙度效果，轮毂端面保留适度的机加工纹理，键槽内壁做了棱角倒钝处理，还原真实机械加工的工艺细节。结构设计上充分考虑螺旋齿轮的传动特性，轮齿沿螺旋线方向均匀排布，啮合过程中能够实现逐步进入、逐步退出的啮合状态，相比直齿轮具备更高的传动平稳性，可有效降低传动过程中的冲击与噪音，适用于中高速重载的机械传动场景。建模全程对所有特征做了参数关联，后续可通过调整核心参数快速生成不同规格的同类型螺旋齿轮模型，所有结构特征均做了圆角过渡处理，避免应力集中问题，符合机械零件的设计规范，模型的几何公差、形位公差均参考通用机械零部件的设计标准设定，可直接用于装配验证、传动模拟、教学演示等场景。
