V带传动组件机械结构三维设计作品

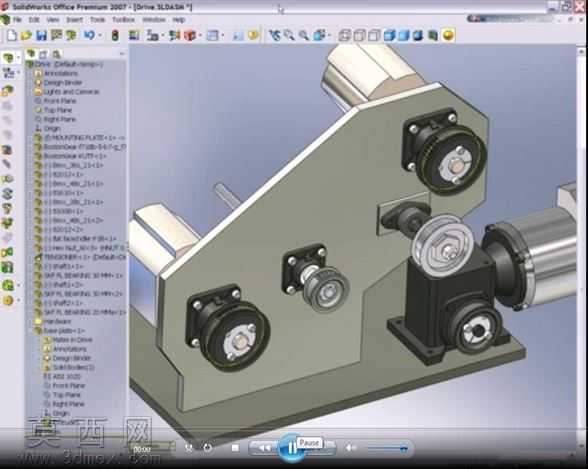

本作品为V带传动组件的三维结构设计，依托三维建模软件完成全参数化的实体构建，完整还原了V带传动机构的装配逻辑与结构细节。建模过程中首先对核心传动部件进行基准定位，以安装底板为装配基准，依次完成带轮轴系、张紧调节结构、动力连接端的零件建模与配合约束，所有零件的尺寸参数均参考机械设计标准中V带传动的规范取值，保证带轮的轮槽角度、中心距、V带的包角参数符合实际传动工况的设计要求。在零件建模环节，针对不同结构的零件采用差异化的建模思路：安装底板采用拉伸凸台结合孔特征命令完成，精准预留各轴系、动力单元的安装定位孔，保证装配时的位置精度；带轮零件采用旋转凸台构建基础轮体，再通过拉伸切除完成轮槽结构的细节刻画，还原V带与轮槽的配合接触面特征；轴类零件通过旋转特征结合键槽、退刀槽的切除特征完成，还原轴系的阶梯定位结构，保证轴承、带轮的轴向定位精度；张紧调节结构采用滑块配合调节螺栓的结构建模，还原张紧机构的调节行程与运动逻辑，可直观展示V带张紧度调节的工作原理。材质与渲染表现上，根据不同零件的实际应用材质赋予对应外观属性：安装底板采用铸铁材质的哑光深灰质感，表现金属铸件的厚重质感；带轮采用钢材的金属质感，添加轻微的机加工纹理表现加工面特征；V带采用黑色橡胶材质，添加细微的橡胶纹理表现非金属材质的质感；轴承、调节螺栓等标准件赋予镀锌金属的亮面质感，区分不同零件的材质差异。装配体完成后添加了配合约束验证，可模拟V带传动的运动过程，直观展示动力从输入端经V带传递到输出端的传动路径，同时清晰呈现张紧机构对V带张紧度的调节作用，整体结构完整，装配关系清晰，可用于机械设计教学中V带传动章节的结构演示，也可作为相关传动设备设计的参考结构，帮助设计者理解V带传动的布局方式、零件配合关系以及张紧结构的设计思路，为同类传动机构的设计提供直观的三维参考。
