带标识锁孔式异形挂接基座结构件

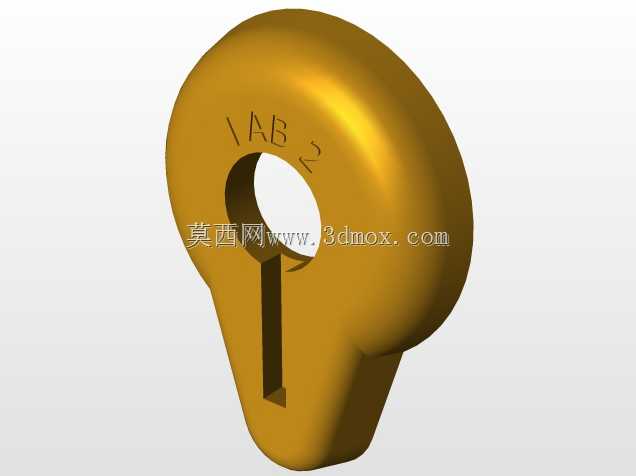

这款带标识的锁孔式异形挂接基座，日常多应用在小型机电设备的外挂组件快装场景、工业柜体侧挂附件的快速接驳工位，也可作为教学实训场景中机械结构装调练习的典型异形件载体，承担外挂部件的承载、定位与快拆功能。从结构设计逻辑来看，主体采用圆润过渡的类水滴形外轮廓，所有棱边做了R角钝化处理，既避免安装操作过程中锐边划伤操作人员，也能在承受挂接载荷时分散应力集中点，降低长期交变载荷下的结构开裂风险。上部的圆形通孔为主定位安装孔，可穿过对应规格的螺栓或定位销轴，实现基座与主安装面的初步固定，孔位周边做了局部加厚处理，提升孔位的抗挤压强度，避免螺栓锁紧时压溃基体材料。下部连通的窄长槽为快装锁止槽，槽宽与配套挂接件的卡接轴径匹配，安装时可先将卡接轴穿入上部圆孔，再下滑卡入窄槽完成锁止，无需完全拆卸紧固件即可完成外挂件的装拆，大幅提升现场运维的操作效率。构件表面的字符标识为装配对位标记，可在多工位同规格基座安装时快速区分安装位，避免错装混装问题。从安装边界来看，该构件整体厚度均匀，背部为平整安装面，可完全贴合金属或非金属安装基面，安装时需保证主定位孔的中心与安装面的定位基准对齐，窄槽的延伸方向需与挂接件的受力方向垂直，避免挂接后出现滑脱风险。外轮廓的最大径向尺寸可覆盖常规小型外挂件的安装接触面，无需额外加装转接垫片即可保证接触稳定性，材质适配常用的工程塑料或压铸铝合金工艺，可根据实际使用场景的载荷需求、防腐要求选择对应加工材质，注塑或压铸成型后仅需去除飞边即可投入使用，无需二次机加工，适合批量生产配套。
