1U标准立方星卫星主体框架结构设计

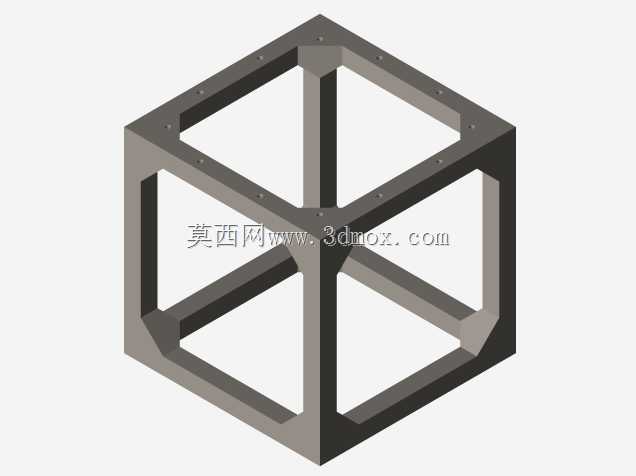

本次呈现的是1U规格立方星的主体承载框架结构，这类结构是微小卫星领域应用最广泛的标准化平台载体，主要面向近地轨道的科研探测、技术验证、通信中继等轻量化航天任务场景，作为整星的核心承载基体，需要兼顾星载设备安装、空间环境耐受、发射阶段力学承载等多重需求。从结构设计逻辑来看，整体采用标准立方体构型，严格遵循1U立方星的通用尺寸边界，单边长控制在100mm的标准规格范围内，外轮廓无突出冗余结构，能够直接适配通用的立方星分离释放机构，不需要额外做适配转接设计，大幅降低卫星与运载端的对接适配成本。框架主体采用分面拼接式的结构设计，六个安装面均预留了标准化的螺接孔位，不同面的开孔布局根据星载设备的安装需求做了差异化处理：部分面开设长条形通槽，既可以满足星载传感器、通信天线的信号透射与散热需求，也能在保证结构强度的前提下尽可能降低整星结构自重，提升卫星的有效载荷搭载占比；边角位置做了圆角过渡处理，避免发射振动过程中应力集中导致的结构开裂问题，同时也能减少与分离机构内壁的剐蹭风险。在安装接口设计上，所有安装孔位的位置度公差严格匹配星载单机设备的通用安装标准，太阳能电池片可以直接贴合安装在框架外表面，内部的姿控组件、测控板卡、电源模块等设备可以通过螺接方式固定在框架内侧的安装柱上，不需要额外设计定制化的安装支架，能够有效压缩整星的装配周期。结构的壁厚设计经过力学仿真优化，在承受发射阶段的过载、振动、冲击载荷的前提下，尽可能去除非承载区域的材料，整体结构比强度表现优异，同时框架的拼接边采用定位止口设计，装配过程中不需要复杂的工装定位就能保证各面的装配同轴度，降低装配环节的精度控制难度。这类标准化框架结构能够大幅缩短微小卫星的研发周期，研发团队不需要从零开始开展结构主体的设计验证工作，只需要根据自身载荷需求对局部开孔位置做微调即可，能够有效降低微小卫星的研发门槛与制造成本，适配商业航天领域快速迭代、批量生产的应用需求。
