松下D2E尺寸导电聚合物钽固体电容

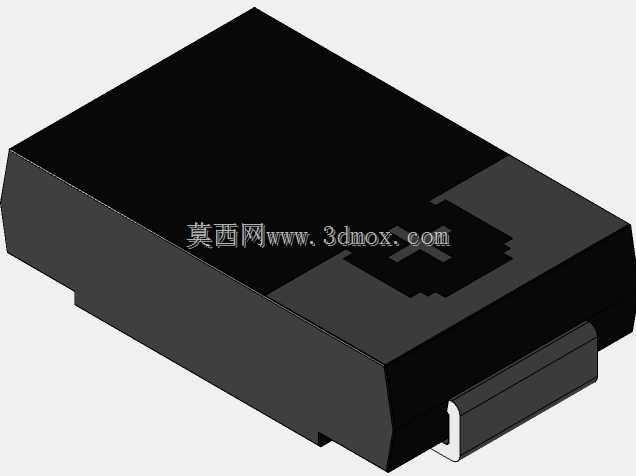

这款贴片式导电聚合物钽固体电容器，采用D2E尺寸封装设计，主要面向高密度PCB板载电源滤波、瞬态电压抑制场景，在消费电子主板、工业控制板卡、车载电子模块的电源回路中应用广泛，能够在高频开关电源输出端有效滤除纹波，为后端敏感芯片提供稳定的供电环境，相比传统液态钽电容，其采用导电聚合物作为阴极材料，具备更低的等效串联电阻，在高频工况下的滤波表现更优异，同时规避了液态电解质漏液、干涸的失效风险，长期工作稳定性更强。从设计层面来看，该电容采用塑封贴片结构，本体为黑色阻燃环氧树脂封装，顶面设置极性标识，能够避免生产贴装过程中的极性反向问题，底部引出的焊接端采用标准SMD焊盘设计，兼容常规回流焊工艺曲线，不需要额外定制钢网开口，适配现有SMT生产线的通用贴装参数。在安装边界设计上，D2E尺寸的封装严格遵循行业通用的钽电容尺寸规范，本体长宽高参数匹配高密度布板的间距要求，焊盘间距设计兼顾焊接可靠性与爬电距离要求，在板卡布局时，相邻元件的安全间距可按照常规贴片元件的布局规则设置，不需要额外预留过大的避让空间，能够有效提升PCB板的面积利用率。在实际选型应用中，这类聚合物钽电容通常布置在DC-DC转换电路的输出端，紧邻负载芯片的电源引脚布置，能够快速响应负载的瞬态电流变化，抑制电源轨的电压跌落与尖峰，其宽温工作特性也能够适配工业现场、车载舱内的复杂温度环境，在高低温循环工况下容量漂移量小，ESR参数稳定性高，不会因为温度波动导致滤波性能大幅衰减。建模过程中严格还原了本体的倒角细节、极性标识的轮廓、底部焊端的台阶结构，能够直接用于PCB板级的3D布局干涉检查，在结构设计阶段即可验证电容与周边结构件、接插件的空间间隙，避免后期打样出现元件与壳体、散热片干涉的问题，同时模型的外观细节也可用于产品装配可视化演示、生产工艺仿真的场景搭建，还原真实生产环节的元件形态。
