三级硬齿面圆柱齿轮减速机结构模型

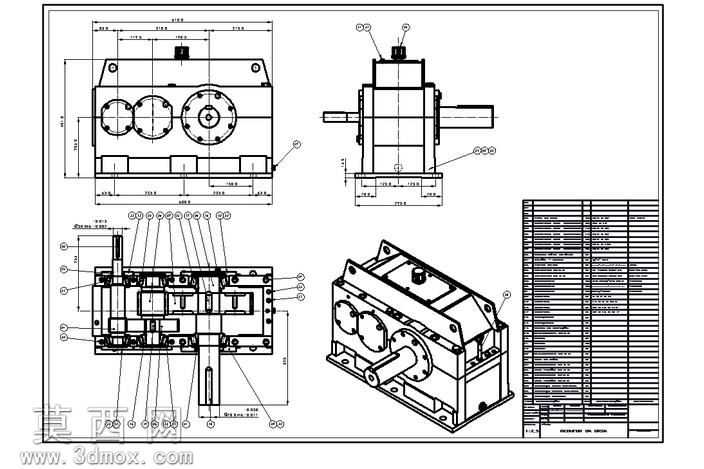

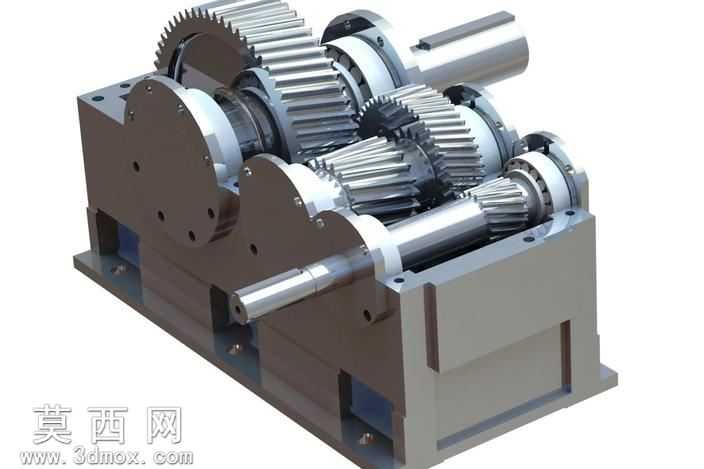

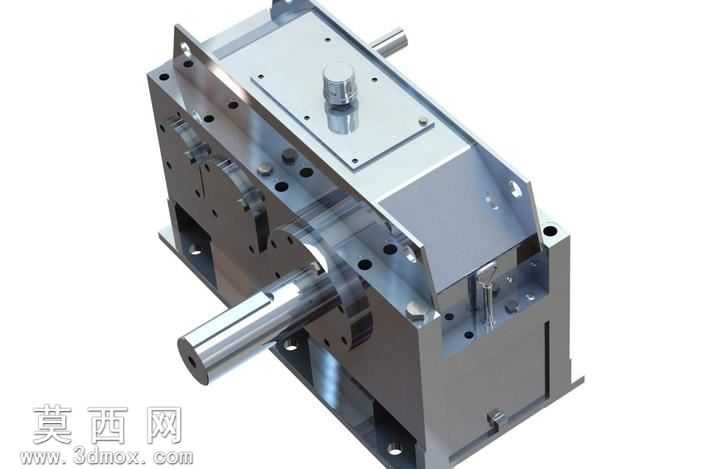

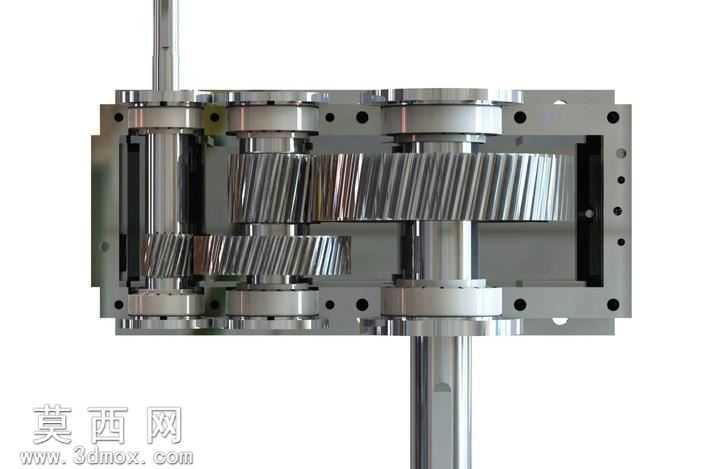

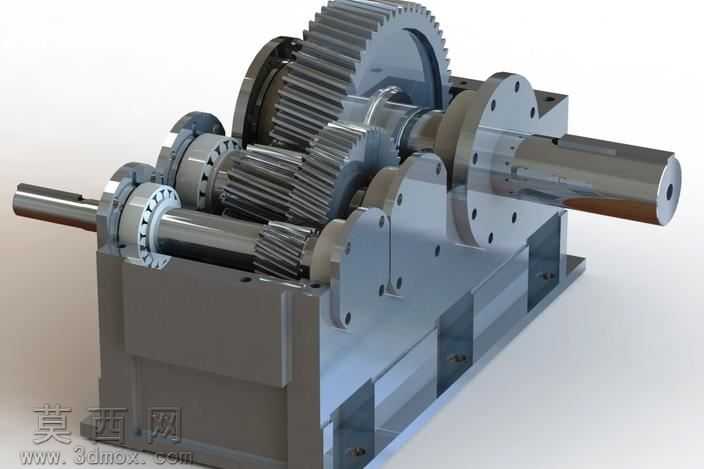

本模型为三级展开式硬齿面圆柱齿轮减速机的完整三维结构模型，建模过程严格遵循机械设计规范与减速机实际生产装配逻辑，首先完成整体传动方案的参数化推演，依据给定的传动比18.1、输入转速1500RPM、输出转速147.3RPM的性能指标，逐级计算各级斜齿轮的模数、齿数、螺旋角、齿宽、变位系数等核心参数，确保传动比误差控制在允许范围内，满足额定载荷下的传动强度要求。建模阶段先构建各核心传动零件的精确模型：输入轴、中间轴、输出轴均按照轴类零件设计规范，完成轴肩定位、键槽、轴承安装位、密封件安装位的细节建模，保证各轴段的同轴度、配合公差符合装配要求；各级斜齿轮采用参数化建模方式生成精确渐开线齿形，还原斜齿轮的螺旋齿面特征，对齿端倒角、轮毂键槽、减重结构等细节均做了完整还原，确保齿轮啮合的干涉检查可顺利通过；箱体采用剖分式焊接箱体结构建模，完整还原箱壁的轴承座孔、加强筋、安装地脚、观察孔、吊耳、油位检测位等结构，保证箱体的刚度与安装适配性；同时对配套的深沟球轴承、圆锥滚子轴承、透盖、闷盖、密封毡圈、定位套筒、连接螺栓等标准件均按照对应国标参数完成建模，确保所有零件的装配关系完全符合实际工艺。装配过程按照实际装配顺序完成约束，从输入级到输出级逐级完成轴系组件的装配，再将轴系组件装入箱体，完成箱盖、端盖、紧固件的装配，全程进行干涉检查，确保无静态干涉，齿轮啮合侧隙符合设计要求。渲染阶段采用金属材质体系，对齿轮、轴类零件赋予调质合金钢材质，箱体赋予铸铁喷漆材质，标准件赋予对应镀锌、发黑的金属材质，添加合理的环境光照与反射效果，清晰展示减速机的内部传动结构与外部安装特征，整体模型完整还原了硬齿面减速机的结构组成与传动逻辑，可用于减速机的结构教学、装配演示、方案验证等场景，模型总重量参数设定为203公斤，匹配同规格工业减速机的实际重量范围，结构设计兼顾承载能力与传动平稳性，硬齿面齿轮的设计可满足大扭矩、长寿命的工业传动需求。
