英伟达Jetson TX1/TX2嵌入式计算模块

在边缘智能设备的结构开发环节，核心计算模块的三维数模是整机布局的核心基准，这款Jetson TX1/TX2计算模块的简化数模，正是为嵌入式设备结构设计场景打造的精准参考载体。做过嵌入式智能设备结构设计的工程师都清楚，核心板的安装边界、外形公差、接口避让空间，直接决定了整机外壳的内部堆叠、散热结构设计、连接器选型以及固定点位的排布，一旦核心板数模存在尺寸偏差，后续开模、组装环节会出现大量干涉问题，轻则需要反复修模，重则导致整机结构方案推倒重来。

这款数模在设计时做了针对性的简化固化处理，没有保留核心板上冗余的细小元器件细节，而是精准还原了模块的整体外形轮廓、四个角的固定安装孔位、板间连接器的凸台高度、侧边的绿色PCB板边厚度，以及模块底部的接插件突出尺寸，完全能够满足结构设计阶段的布局校验需求。从实际工程应用来看，这类嵌入式计算模块常被用在智能安防摄像头、工业边缘检测网关、自主移动机器人主控、车载智能感知单元、无人机机载计算平台等场景中，结构工程师在做整机方案时，首先要确定的就是核心计算模块的安装位置，既要预留足够的散热接触面积，保证高负载运行时的热量能够顺利传导到整机散热结构上，又要避让开周边的电源模块、通信接口、传感器走线空间，同时还要兼顾安装螺丝的柱位高度，避免螺丝柱过高顶到核心板上的元器件，或是过短导致固定不牢出现震动松脱的问题。

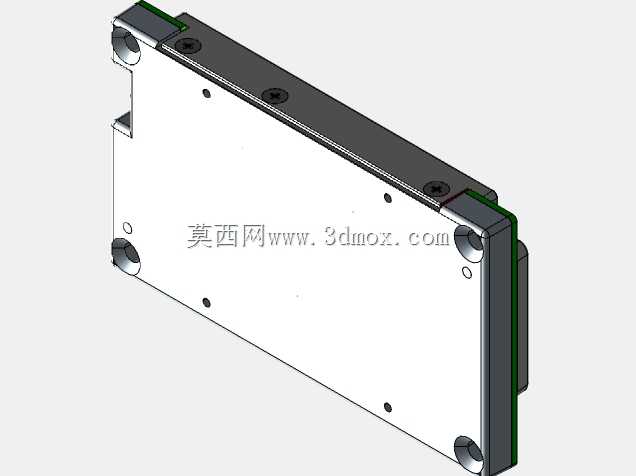

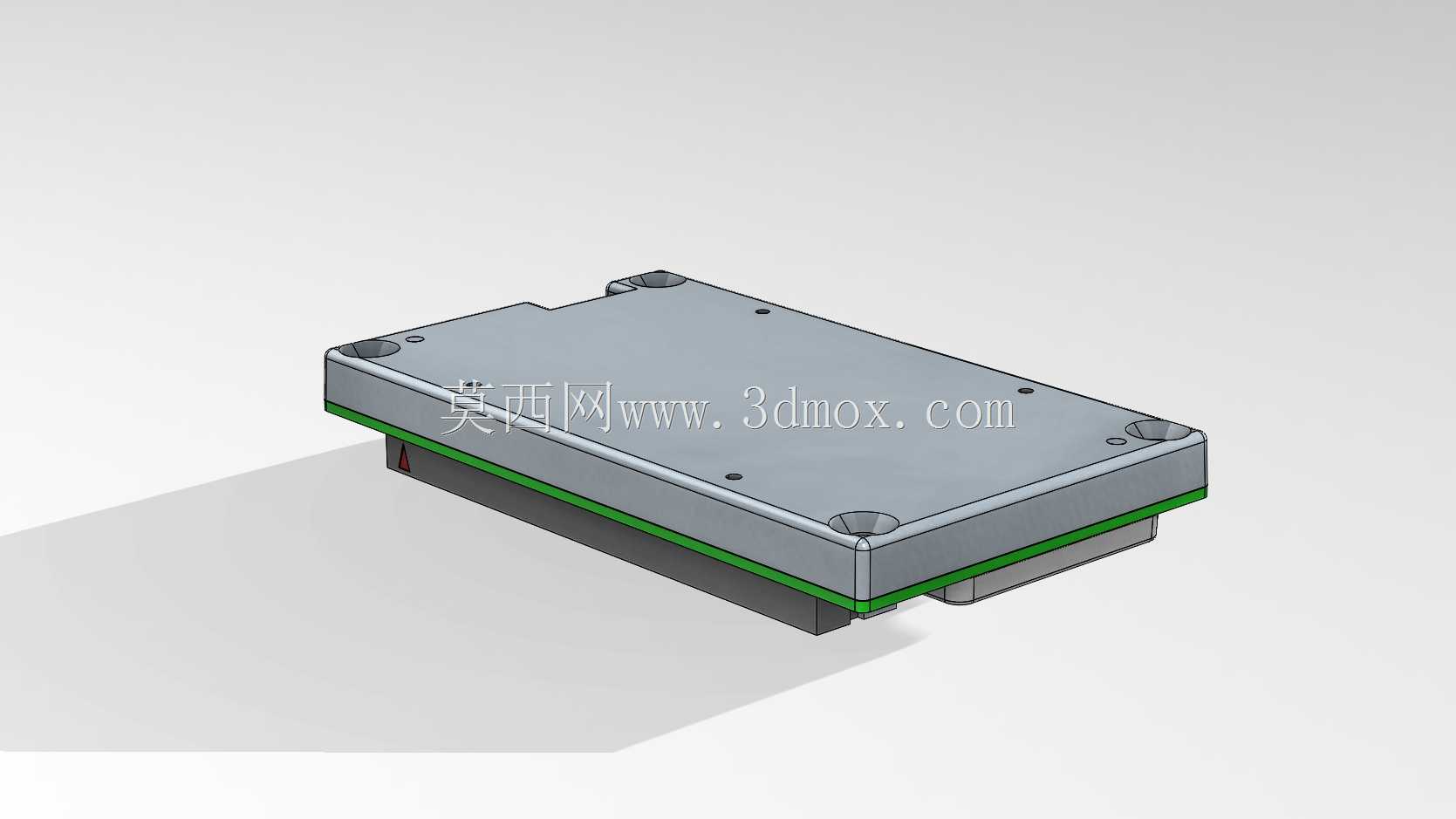

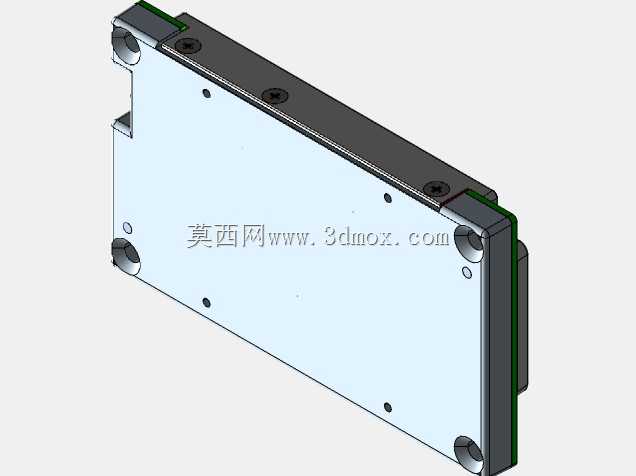

数模还原的模块整体为矩形薄块状结构，上盖为金属屏蔽罩结构，边缘做了小尺寸的倒角处理，四个角的安装孔为沉头设计，能够匹配标准的铜柱固定规格，模块底部的板对板连接器高度统一，在做载板设计时可以直接参考数模的高度差预留焊接空间，侧边的PCB板边突出金属屏蔽罩的尺寸也做了精准还原，能够帮助工程师准确判断载板上周边元器件的安全距离，避免出现元器件过高顶住核心板屏蔽罩的问题。不同于原厂提供的精细数模，这款简化后的数模文件体量更小，在大型整机装配体中调用时不会出现卡顿问题，同时所有关键安装尺寸、外形边界都和实物保持一致，完全能够满足结构设计阶段的干涉检查、布局规划、空间校验需求，不管是做前期方案的快速堆叠评审，还是做详细设计阶段的安装位细化，都能提供可靠的尺寸参考，减少工程师反复测量实物、核对尺寸的工作量，也能避免因为数模细节过多导致的装配体运行卡顿问题，提升结构设计的整体效率。
