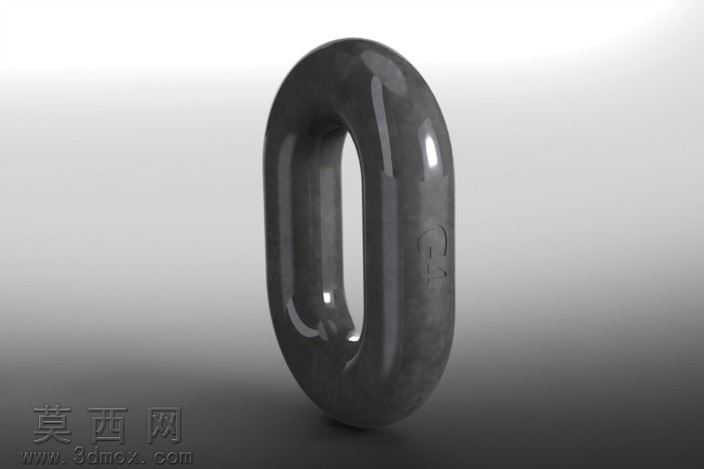

3/8thsG4型船用锚链链接环三维设计

本作品为3/8ths规格G4级锚链链接环的三维参数化建模成果，建模阶段以锚链环实际服役工况的尺寸要求为核心基准，首先绘制链环的中心闭合椭圆轨迹，严格匹配G4级锚链对应规格的节距、环体内外圆弧半径、截面直径等核心尺寸参数，通过扫描特征生成链环的基础实体，针对链环长期使用中易出现应力集中的内外圆弧过渡区域，做了符合工程实际的圆角优化处理，避免建模过程中出现尖锐棱边导致的结构应力失真。材质设置阶段参考G4级高强度锚链的实际材料属性，赋予模型高强度合金结构钢的材质参数，调整金属材质的粗糙度、反射率与环境遮蔽参数，还原热轧锚链表面略带氧化质感的深灰金属外观，同时通过分层材质设置，模拟出链环表面经过热处理后的细微质感差异，避免渲染效果出现塑料感失真。结构设计上严格遵循锚链链接环的受力逻辑，保证环体截面均匀一致，对接区域的过渡完全平滑，不存在结构突变，能够准确还原链接环在承受拉伸载荷时的受力传递路径，两个承力侧的圆弧段曲率完全对称，确保模型可直接用于后续的有限元受力分析、锚链装配干涉校验等工程场景。渲染阶段采用影棚级三点布光方案，主光源从侧上方投射，打出链环曲面的高光轮廓，辅助光源补全暗部细节避免出现死黑区域，背光源勾勒链环的边缘轮廓，突出金属环体的厚重质感，地面设置低反射率的哑光承载面，通过柔和的倒影强化模型的立体感，同时在链环表面添加了极细微的使用划痕纹理，还原工业五金件的真实质感，避免模型过于光滑脱离实际应用场景。整个建模过程完全参照船用锚链的行业制造标准，所有尺寸参数均经过校准，既保证了模型的外观写实度，也兼顾了工程应用的参数准确性，可用于锚链系统的装配演示、配件选型展示、工程教学演示等多种场景。
