钥匙钩砂型铸造模具结构设计

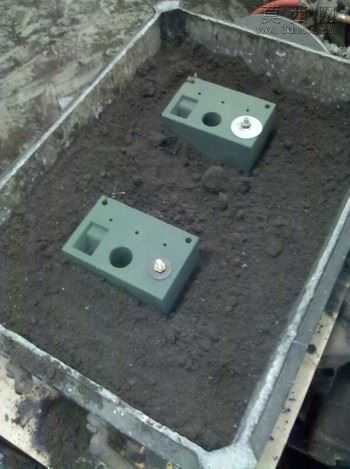

本套钥匙钩铸造模具的三维设计围绕砂型铸造的工艺需求展开，在建模阶段优先匹配砂型造型的操作逻辑，将模具的成型面、定位结构、浇注避让位做了一体化的参数化构建。建模过程中首先梳理钥匙钩成品的结构特征，反向推导模具的分型线位置，将分型面设置在模具结构的最大轮廓处，确保起模过程中不会破坏砂型的型腔完整性，避免出现塌箱、错型的工艺缺陷。模具本体的结构设计充分考虑砂型铸造的操作便利性，在模具表面预留了标准的定位凸台与起模辅助结构，造型时可直接将模具压入型砂完成紧实，无需额外加装复杂的定位辅具，大幅降低造型环节的操作难度。模具上的孔洞、凹槽等对应钥匙钩成品的结构特征，在建模时做了适配铸造工艺的拔模斜度处理，所有垂直于分型面的侧壁都设置了均匀的拔模角度，既保证起模顺畅，也能避免铸件出现拔模拉伤的表面缺陷。针对砂型铸造的浇注流程，模具设计时同步匹配了浇注系统的安装位，在型砂紧实完成后可直接开设浇道与冒口，确保2100度高温金属液注入型腔时能够平稳填充，减少卷气、夹渣的问题。模具的材质适配常规铸造木模或者金属模的加工需求，三维模型的所有曲面都做了连续顺滑处理，没有尖锐棱角与碎面，既可以直接导出STL格式用于3D打印制作模具母模，也可以导出加工代码用于数控铣削制作金属模具。模型完成后还做了铸造成型的模拟验证，确认金属液填充过程中不会出现冷隔、浇不足的问题，同时对模具的结构做了轻量化处理，在保证结构强度、满足反复造型使用需求的前提下，尽可能降低模具本身的重量，方便造型工人操作搬运。整套模具的结构设计充分发挥模式少砂铸的工艺优势，将原本需要多块活块完成的复杂结构整合到半型模具上，减少造型时的活块安装步骤，降低对操作人员的技能要求，同时也能减少因活块错位导致的铸件尺寸误差，提升钥匙钩铸件的成型合格率。后续的型砂处理、浇铸后落砂、除粉干燥等工序的操作空间也在建模时做了预留，确保整套铸造流程能够顺畅衔接，无需对模具结构做二次修改即可直接投入小批量的铸件生产。
