EK硬管压缩扭矩接头结构设计

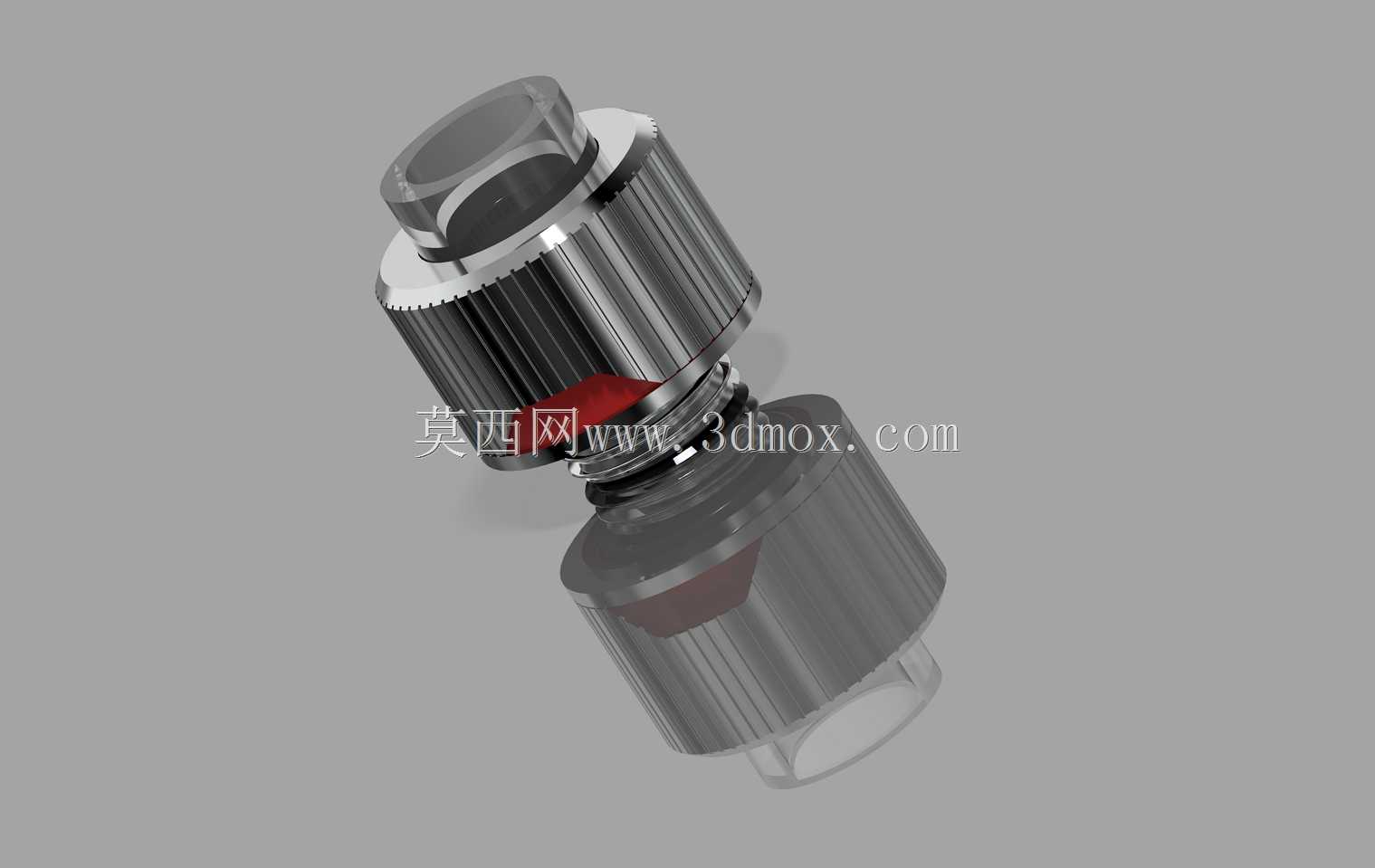

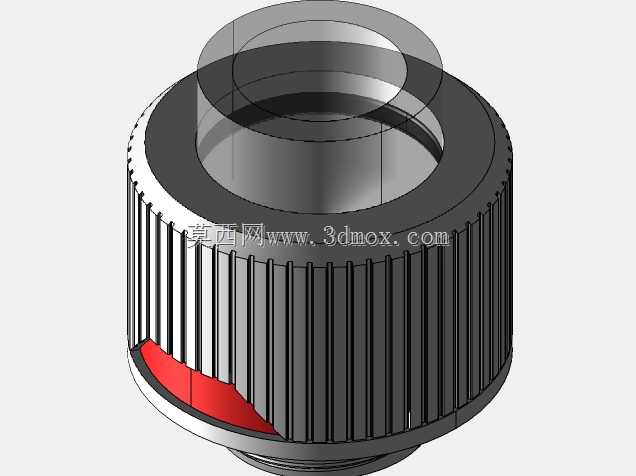

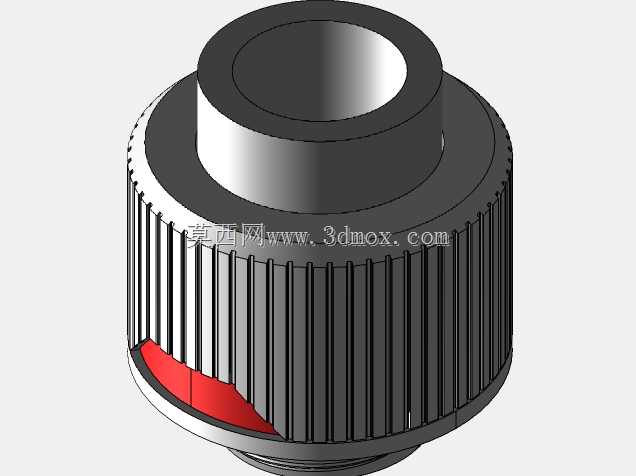

该款硬管压缩接头主要应用于分体式水冷散热系统的硬管连接场景，在PC水冷改装、工业电子设备液冷散热、小型精密温控回路中承担硬管对接与密封功能，适配外径14mm的硬质管路，匹配G1/4标准螺纹接口，安装完成后整体占用高度为15mm，可在紧凑的机箱内部、狭小的设备安装腔体内完成管路布设，不会与周边板卡、结构件产生安装干涉。设计过程中优先考虑硬管连接的密封可靠性与安装便捷性，采用扭矩式锁紧结构，锁紧螺母外圈做滚花防滑处理，安装时无需额外借助大型工具，手动旋拧即可达到额定锁紧扭矩，避免硬管被过度挤压产生开裂、崩口问题，同时能保证压缩密封圈均匀受力，长期使用不会出现冷却液渗漏情况。接头内部流道做平滑过渡处理，没有突兀的截面突变，可降低冷却液在接头位置的流阻，减少循环泵的工作负载，提升整个散热回路的换热效率。建模时参考实际产品的关键尺寸完成主体结构搭建，特意将10/14mm规格的管段作为独立主体纳入装配体，方便设计人员直接核对管路插入深度，确认硬管端面与接头内部限位台阶的贴合位置，避免因管路插入不到位引发的密封失效问题。在基准面上方20mm位置设置装配终止参考，可快速校验接头安装完成后的整体外伸尺寸，适配不同厚度的冷排、水冷头安装面。结构中包含可选的色环组件，该组件可从压缩螺母开口位置观察到，方便用户根据整机配色风格做外观区分，满足个性化改装的外观搭配需求。建模时未包含ABS插件结构，因对应规格的PETG硬管无配套ABS固定件，建模过程严格遵循实际产品的装配逻辑，各零件之间的配合间隙、螺纹旋合长度、密封圈槽尺寸均按照实际五金接头的加工公差设置，可直接用于散热管路的装配干涉校验、管路走向模拟，也可作为非标水冷接头设计的参考原型，帮助结构设计人员快速掌握硬管压缩接头的密封原理、锁紧结构设计要点，在定制化液冷系统开发时可直接调用该模型做布局参考，减少重复建模的工作量，提升管路系统的设计效率。
