45度G1/4内外丝旋转弯头适配接头

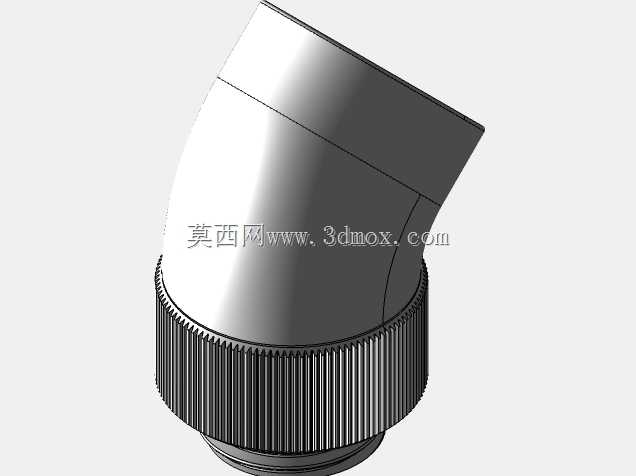

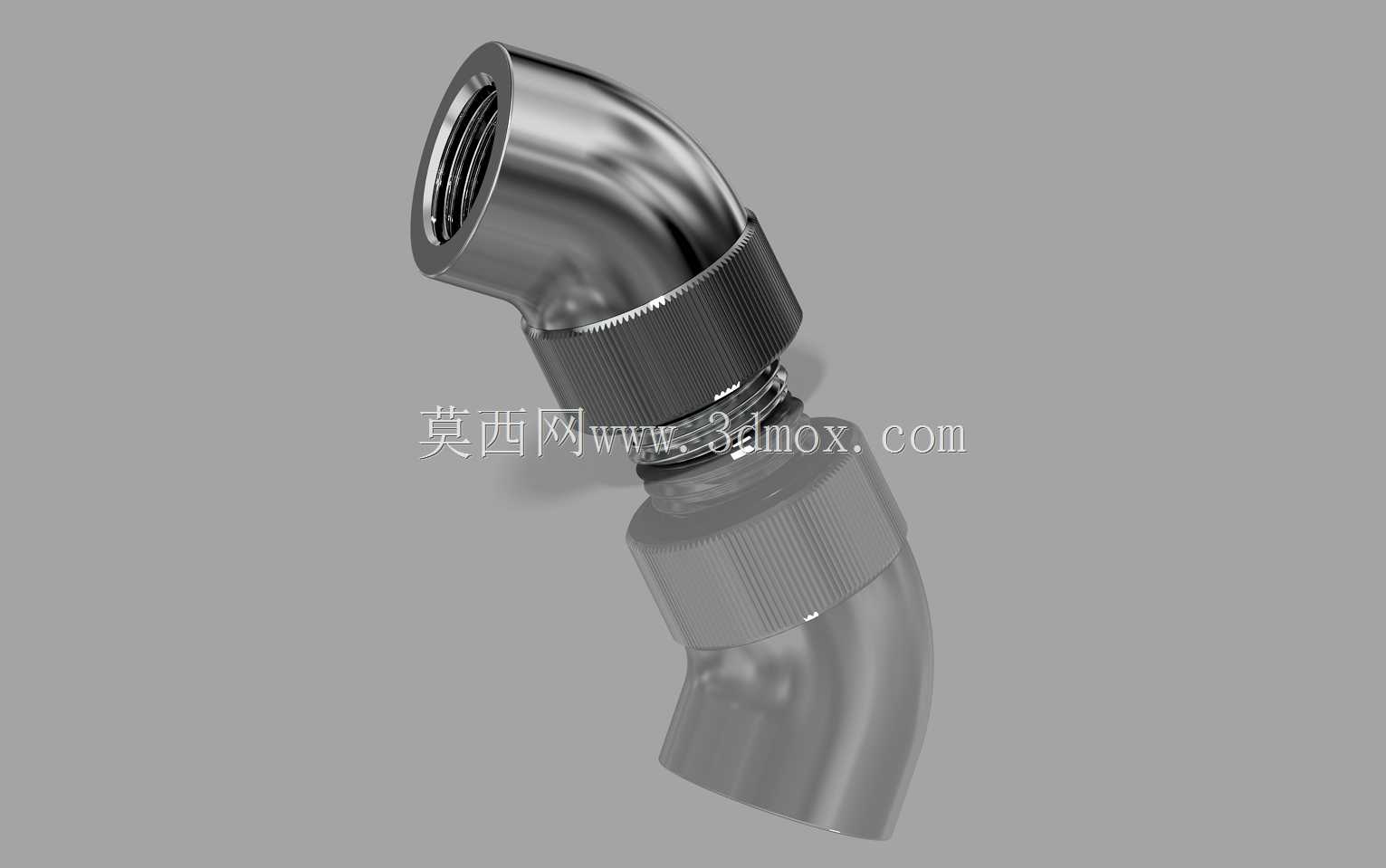

在气动控制回路、小型液压传动系统、冷却流体输送管路的布设作业中，经常会遇到管路走向需要调整、安装空间受限无法直接布设直通接头的工况，这类45度角的旋转式内外丝适配接头，就是针对这类场景开发的管路连接元件。不同于固定角度的硬管接头，该接头自带旋转调节结构，安装时可以根据现场管路的实际走向，在一定范围内调整接头的出口朝向，不需要强行掰动管路来适配接头角度，能有效降低管路安装时的附加应力，避免硬管弯折产生的应力集中问题，也能减少软管因扭曲安装导致的使用寿命缩短情况。接头两端采用G1/4圆柱管螺纹，属于气动、低压液压系统中十分常用的连接规格，一端为内螺纹可对接外螺纹管路端，一端为外螺纹可拧入设备的内螺纹接口，中间的45度弯折结构可以让管路在连接后偏移一定的轴向距离，在设备内部管路密集、相邻接口间距过小的场景下，能合理错开管路排布空间，避免多根管路贴靠产生的摩擦干涉，也方便后期对单根管路进行拆装维护，不需要拆卸周边相邻的管路元件。从结构设计来看，接头中部设置了带滚花纹理的锁紧调节结构，滚花的设计是为了安装时可以徒手拧动调节旋转阻尼，不需要额外借助扳手就能调整角度，调整到位后锁紧即可固定角度，不会在管路使用过程中因为流体压力波动出现角度偏移。接头整体的安装高度控制在29mm，属于紧凑型的角度接头，在安装空间局促的小型自动化设备内部、阀岛集成安装区域、小型气动执行元件的接口位置，这个尺寸不会占用过多的安装空间，不会和周边的传感器、固定支架等元件产生空间干涉。建模过程中需要重点关注螺纹段的配合公差，旋转部位的配合间隙要控制在合理范围，既要保证旋转调节的顺畅度，也要保证连接后的密封性能，避免出现流体渗漏的问题；弯折部位的壁厚要均匀过渡，不能出现壁厚突变的情况，避免在流体压力作用下应力集中在弯折处导致接头开裂；表面的滚花纹理要符合实际加工的纹理参数，不能出现纹理过深或过浅影响实际握持调节手感的问题。这类接头常应用在小型自动化生产线的气动回路布设、数控机床的冷却管路连接、小型液压站的阀组外接管路、实验室流体设备的管路转接等场景，在需要调整管路走向、避让周边元件、补偿少量安装位置偏差的管路连接点位，这类旋转式45度接头相比固定角度接头有更强的适配性，能降低现场安装的调整难度，提升管路布设的规整度。
