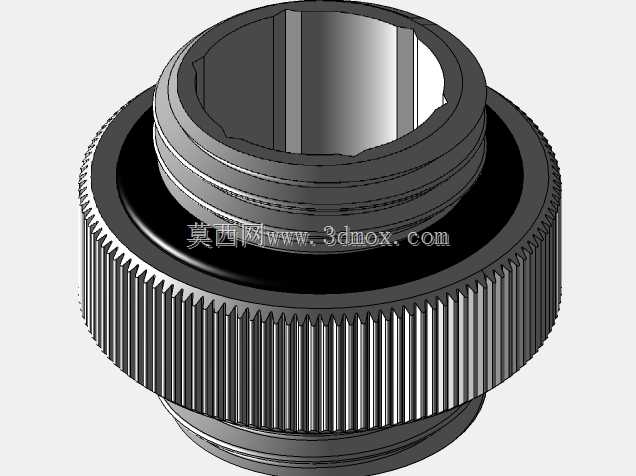

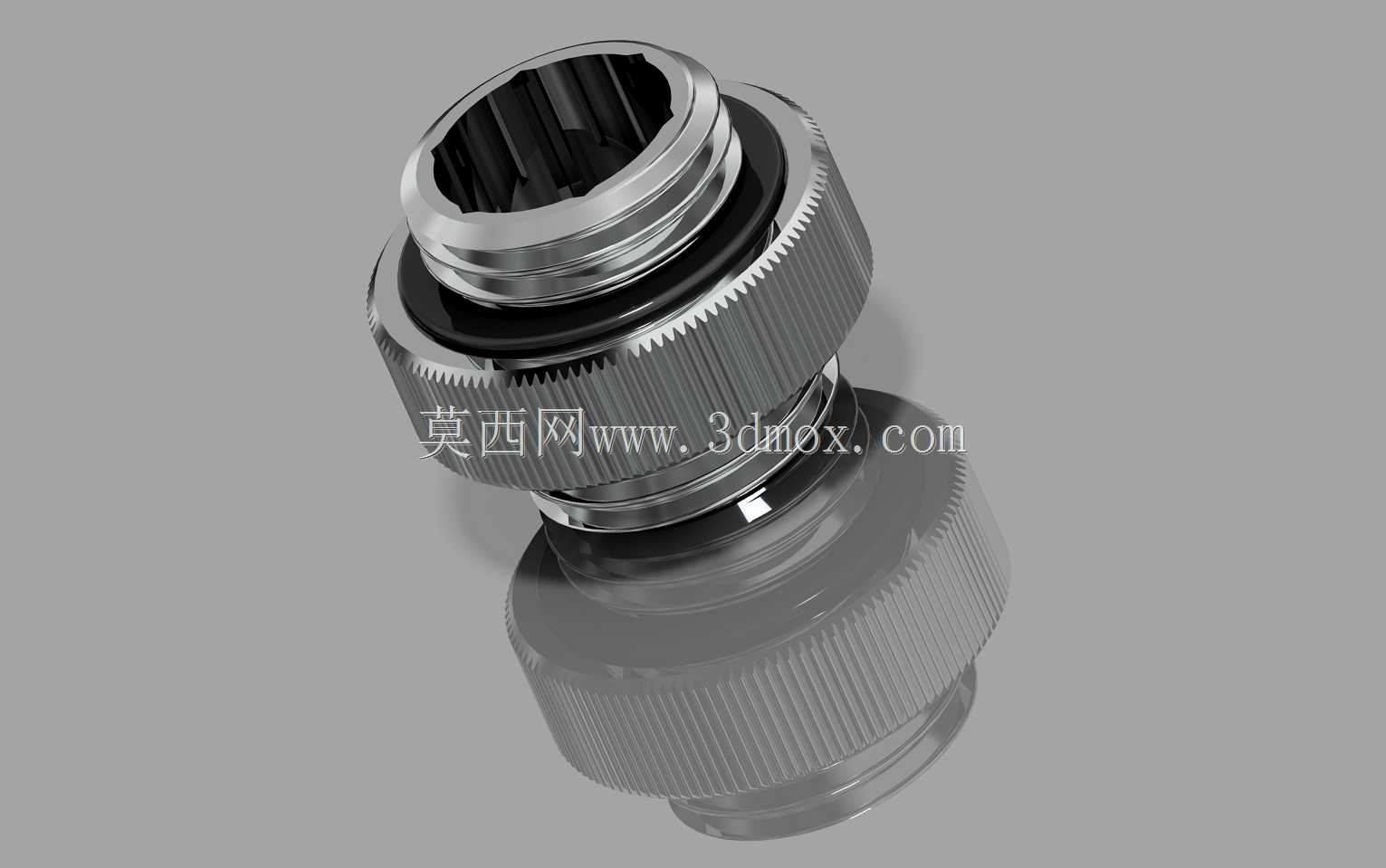

水冷系统用6mm通径G1/4双外螺纹扩展接头

在PC水冷、工业小型冷却循环回路的管路搭建场景中，这类双外螺纹扩展接头是解决管路间距不足、接口适配问题的常用连接件，很多时候管路布局受限于机箱内部空间或者设备安装腔室的尺寸，常规接头无法满足两个水冷部件之间的衔接需求，就需要这类扩展件来完成接口的延伸与对接。这款接头两端均采用G1/4外螺纹规格，这是水冷管路系统中通用的标准接口尺寸，能够直接匹配绝大多数水冷头、冷排、水泵的标准内螺纹接口，不需要额外加装转接头就能完成装配，减少了管路中的连接节点数量，也就降低了冷却液渗漏的风险。接头的安装高度控制在6mm，属于薄型扩展件的设计范畴，在紧凑布局的水冷回路中，这个尺寸能够在尽可能少占用管路轴向空间的前提下，完成两个接口之间的间距补偿，比如当冷排安装位和机箱侧板之间的间隙不足，常规接头拧入后会顶到侧板时，替换成这种短尺寸扩展接头就能完美适配安装边界，不会出现干涉问题。接头表面设计了滚花结构，这是从实际装配需求出发的设计，徒手安装的时候不需要借助扳手就能获得足够的拧紧力矩，既能够保证密封面的压紧力足够，又不会因为过度使用工具拧动造成螺纹滑牙或者密封件压溃，日常维护拆卸的时候也更加方便。接头的中间密封位置内置了适配的密封槽，装配时只需要搭配标准规格的O型密封圈，就能实现可靠的端面密封，不需要额外缠绕生料带，避免了生料带碎屑进入冷却回路堵塞冷头微水道的问题。从流体通径设计来看，6mm的内部通径能够保证冷却液的流通截面积足够，不会在接头位置产生过大的流阻，避免因为通径缩径造成整个冷却回路的流量下降，影响散热效率。在建模过程中，这类接头的细节还原需要重点关注螺纹的牙型尺寸、滚花的纹理参数、密封槽的深度与宽度，还有两端螺纹的同轴度公差，这些细节直接决定了模型导出后用于3D打印适配或者装配干涉检查时的准确性，如果同轴度偏差过大，在虚拟装配的时候就会出现接口错位的问题，无法真实模拟实际装配的状态。对于结构设计人员来说，这类标准五金连接件的准确建模，能够在整机管路布局阶段就提前预判安装空间是否足够，避免后期实物装配时出现接口干涉、管路无法安装的问题，减少样机试制阶段的改造成本。
