G1/4螺纹20毫米安装距内外丝扩展接头

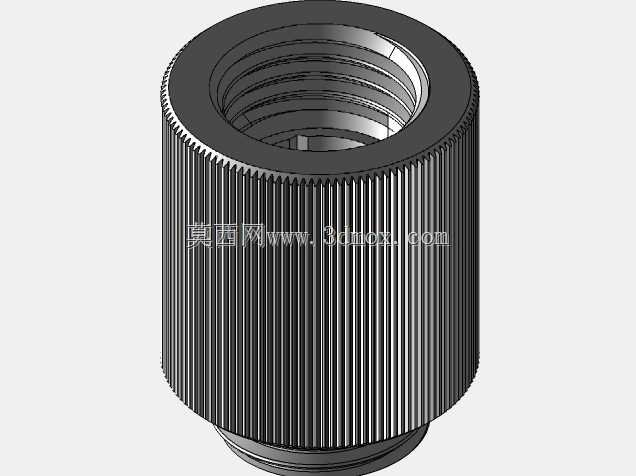

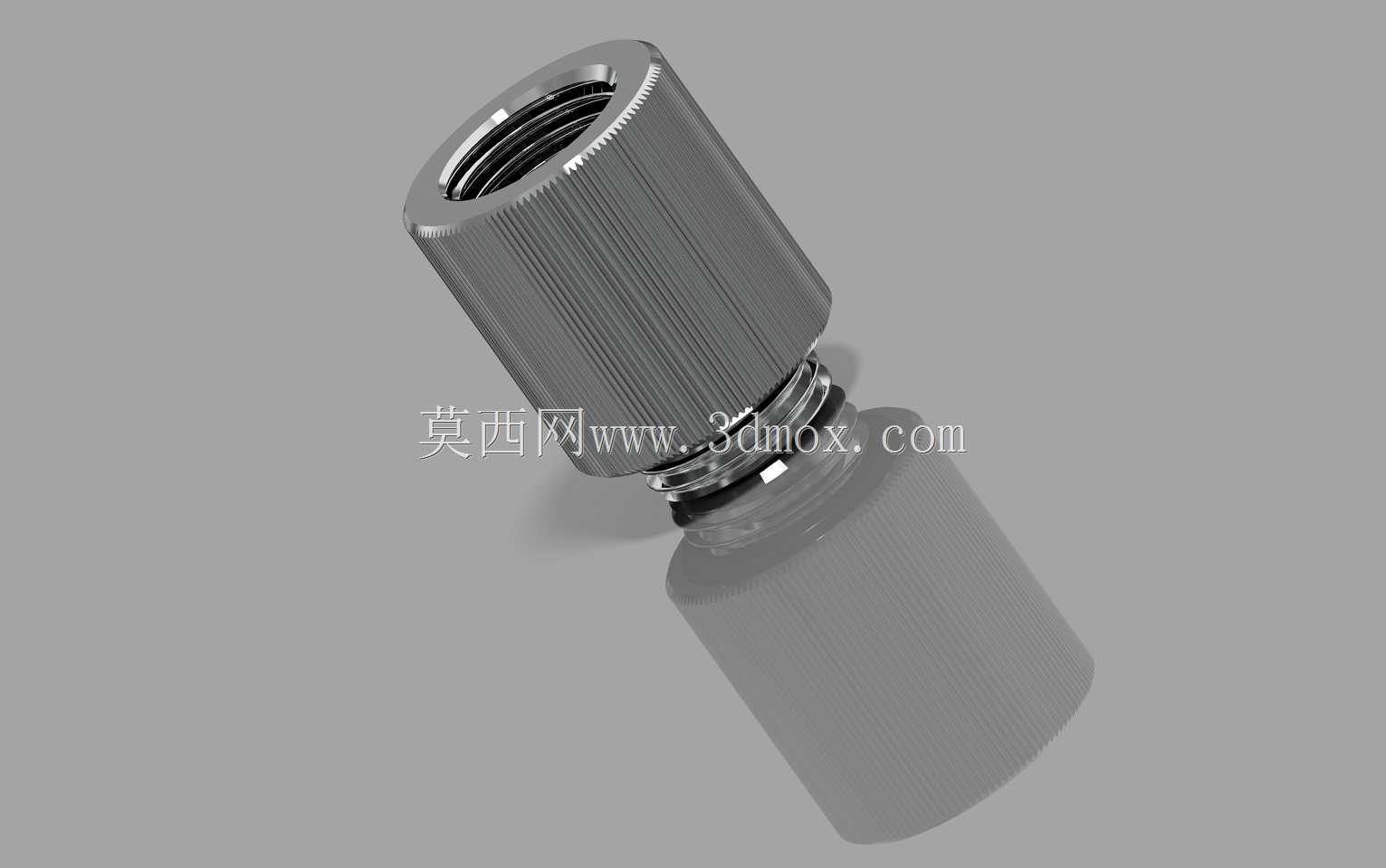

在气动控制回路、小型流体输送管路的现场改造与集成装配场景中，经常会遇到原有管路接口预留长度不足、需要额外拓展接口安装空间的工况，这类内外丝扩展接头就是针对这类需求设计的转接零件。该零件一端为G1/4外螺纹，另一端为同规格内螺纹，整体安装高度控制在20毫米，能够在不改变原有管路通径的前提下，为管路对接提供额外的轴向延伸空间，避免因接口位置局促导致的扳手操作空间不足、密封件安装不到位引发的泄漏问题。从结构设计来看，接头主体采用等径通腔结构，内部流道无突变台阶，能够最大限度降低流体经过时的压损，适配压缩空气、低压冷却水、惰性气体等多种常见工业介质的输送需求。外螺纹端与内螺纹端的衔接位置设计有六角受力结构？不对，看模型是滚花结构，哦对，外壁设计有直纹滚花区域，在无工具的小扭矩预紧场景下，能够提供足够的手部摩擦力，方便操作人员手动对齐螺纹完成初步旋合，避免螺纹错牙损伤，而最终扭矩锁紧时可通过对应规格的扳手夹持受力部位完成紧固，兼顾手动预紧与工具锁紧的操作需求。表面采用镀镍处理，能够在常规车间环境下提升零件的防锈能力，同时降低外壁与周边零件接触时的摩擦阻力，也能减少管路长期使用后外壁锈蚀带来的拆装困难问题。安装边界方面，该接头旋合后轴向总伸出长度为20毫米，径向最大轮廓尺寸与G1/4螺纹接头的常规外接尺寸匹配，不会额外占用过多径向安装空间，在排布密集的阀岛周边、狭小的设备内腔管路布局中，不会和相邻的接头、阀件产生安装干涉。在实际选型应用中，这类扩展接头常被用在电磁阀组出口的管路延伸、气动三联件后续的接口拓展、小型冷却回路的传感器加装位置预留等场景，不需要改动原有管路的布管走向，仅通过加装该接头就能获得足够的接口操作空间，降低现场改造的工作量。建模过程中需要重点保证内外螺纹的同轴度公差，避免旋合后出现管路偏斜带来的附加应力，同时滚花区域的纹理深度要控制在合理范围，既要保证足够的摩擦力，也要避免滚花过深导致的应力集中影响零件结构强度，螺纹起止端的退刀结构要符合常规管螺纹的加工规范，保证密封件安装后能够完全贴合密封面，杜绝介质泄漏的隐患。
