G1/4螺纹旋转扩展水冷接头结构设计

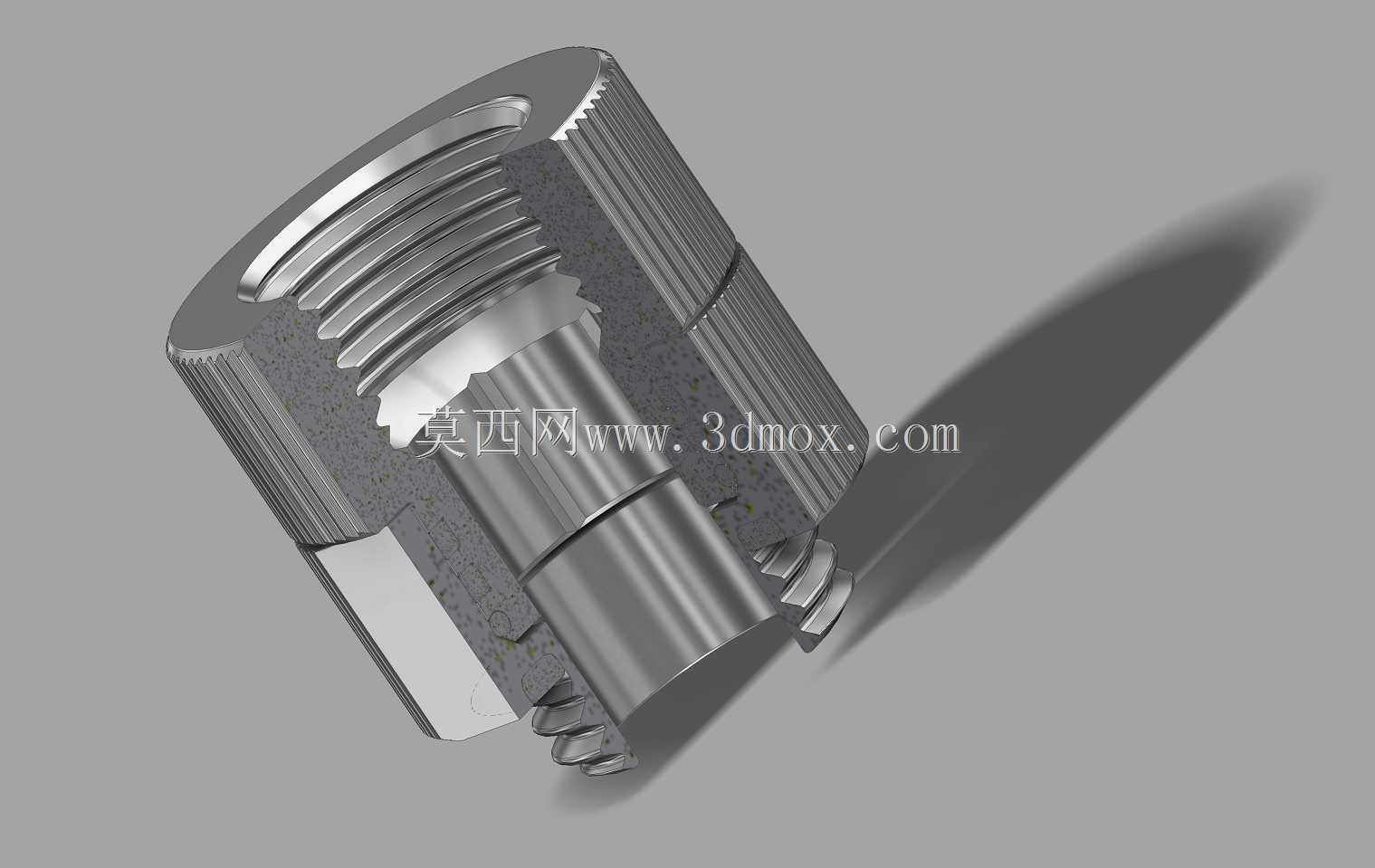

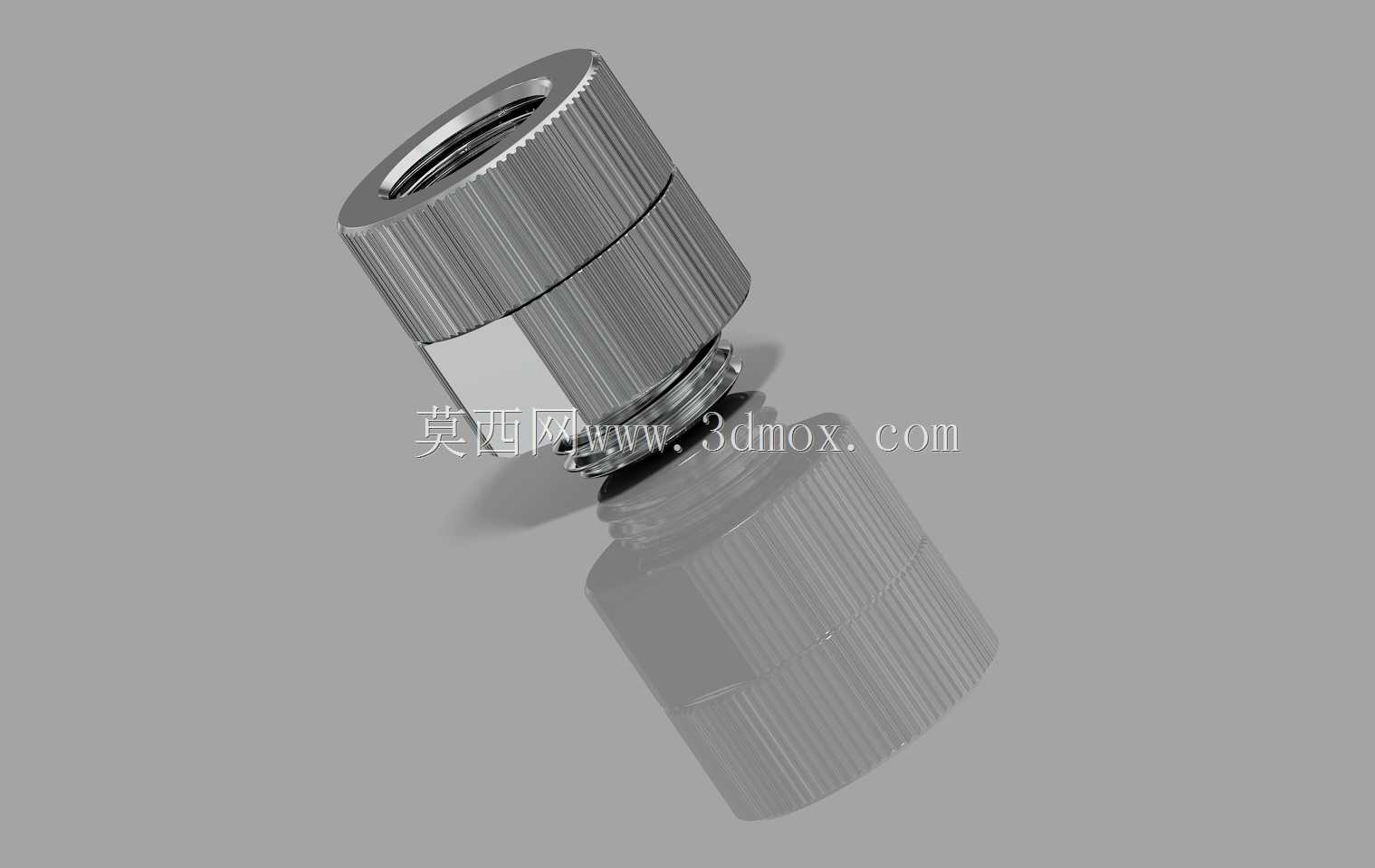

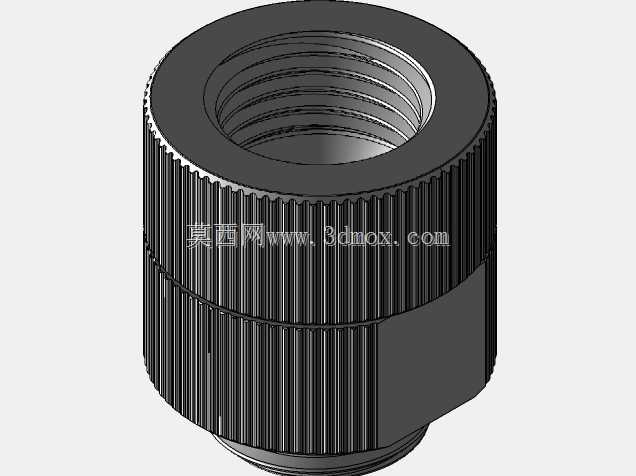

这款旋转扩展接头主要面向水冷散热系统的管路布设场景，在PC水冷改装、工业小型液冷回路、精密设备温控管路搭建中都有广泛应用，核心作用是在有限的安装空间内实现管路的转向扩展，同时保留旋转自由度，避免管路硬接后出现的扭曲应力、安装对位困难问题。从功能特性来看，接头采用公母一体的G1/4螺纹设计，一端为内螺纹接口，一端为外螺纹接口，可直接串接在现有G1/4规格的水冷回路中，无需额外转接件就能扩展出额外的连接点位，中间的旋转结构允许两端管路相对转动，安装时无需扭转整段管路就能对准接口，后期维护调整管路走向时也不用排空回路拆动主接头，大幅降低管路拆装的漏液风险。设计过程中重点考量了水冷场景的密封可靠性与操作便利性，接头外壁做了滚花纹理处理，无需借助扳手就能徒手完成拧紧操作，适合狭小机箱内部的徒手安装作业，同时滚花区域的粗糙度经过调校，既保证足够的拧动摩擦力，也避免锐边划伤安装人员手部或周边管线。密封结构采用内置多圈密封圈的旋转阻尼设计，旋转过程中密封面始终保持均匀压紧，不会因为反复转动出现密封失效，同时旋转阻尼力度适中，既不会因为管路自重出现自行转动移位，也不会因为阻尼过大导致调整时需要施加过大力度带松其他接口。从安装边界尺寸来看，接头串接安装后的总高度为18mm，六角拧动位的对边尺寸适配常规18mm开口扳手，在徒手拧紧力度不足的工况下，也可以使用扳手辅助加力，需要注意的是内螺纹端的内部六角限位尺寸为8mm，无法使用常规内六角工具从内部辅助固定，安装时需要通过外部滚花或六角位受力，避免内部结构受力损坏。实际选型使用时，该接头适合安装在水冷排、水冷块的接口位置，作为转角扩展件使用，能够解决多管路并行安装时的接口干涉问题，尤其是在紧凑布局的水冷回路中，旋转结构可以抵消管路加工长度误差带来的安装应力，避免长期应力集中导致的接头开裂、密封圈疲劳失效问题。接头的金属本体采用镀镍处理，适配水冷回路常用的水冷液介质，不会出现长期浸泡腐蚀、析出杂质堵塞冷头微水道的问题，表面镀层均匀，外观一致性好，也兼顾了外露安装场景的视觉效果。
