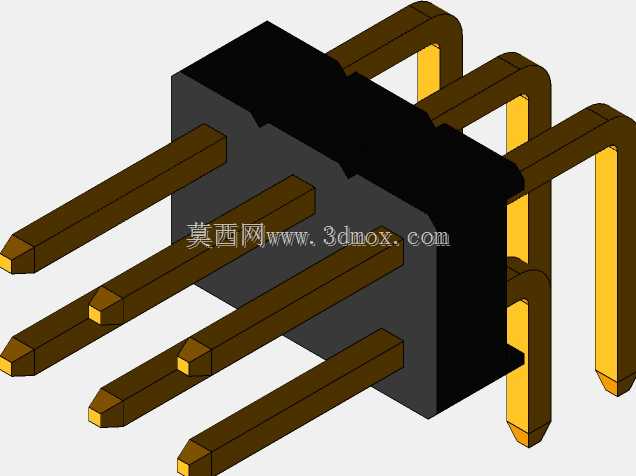

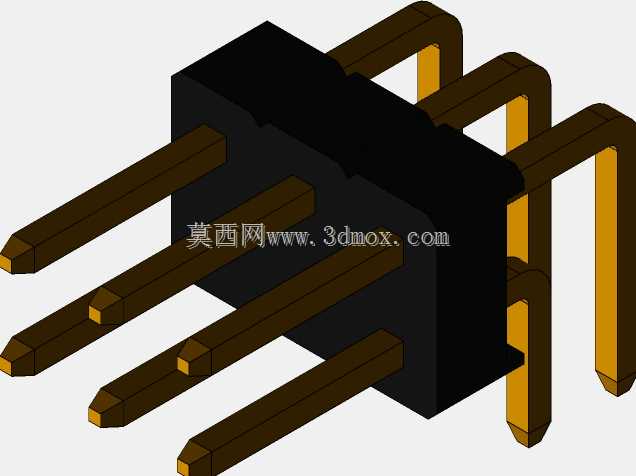

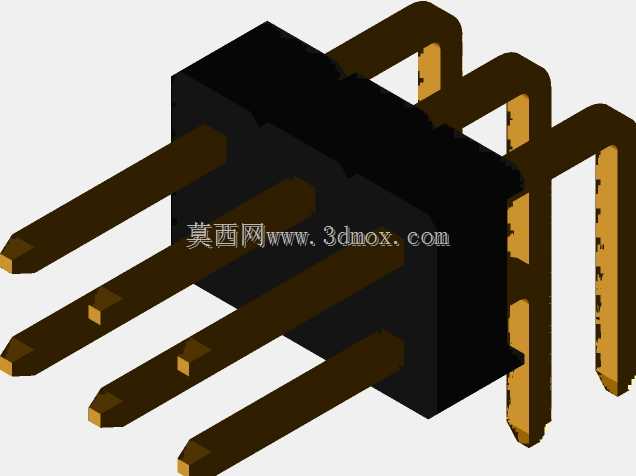

ZL212型弯针6Pin排针连接器结构

这款弯针排针是板对板、线对板电气连接场景里的常用基础元件，日常在工控控制板、消费电子主板、电源模块、传感信号采集板上都能见到它的身影，核心作用是实现不同PCB板之间、或者PCB板与外接线束之间的电流通路与信号传输，属于板级互联里的基础连接部件。从结构设计来看，它采用黑色绝缘基座固定6根弯插导电针脚，绝缘基座选用耐温绝缘工程塑料，能够在波峰焊、回流焊的加工温度下保持结构稳定，不会出现基座变形、针脚移位的问题，同时绝缘基座的卡槽设计可以让针脚保持固定间距，避免焊接时针脚偏斜导致的虚焊、连焊问题。导电针脚采用黄铜基材表层镀锡处理，既保证了良好的导电性能，也提升了针脚的抗氧化能力，降低长期使用后的接触电阻，弯角结构的针脚设计适配90度侧向出线的安装场景，相比直针排针能够节省PCB板上方的垂直安装空间，适合内部空间紧凑、需要侧向走线的设备结构设计。尺寸参数上，这款排针的针脚间距为2.54mm，是行业通用的标准排针间距，能够和市面上同规格的排母、杜邦线端子完美匹配，不需要额外定制适配的对接部件；整体长度7.62mm、宽度12.4mm、高度5.08mm，安装时只需要在PCB板上对应位置打出对应孔径的过孔，将直插段针脚穿过过孔焊接即可，弯角段的针脚朝向板侧延伸，不会占用板上元件的布置空间。在实际选型使用时，需要注意针脚的载流能力，这类2.54mm间距的排针单针载流通常在3A以内，适合信号传输与小电流供电场景，不能用于大电流功率回路的连接；同时焊接时要控制焊锡量，避免焊锡顺着针脚爬升到接触段，导致对接时接触不良。建模过程中需要严格把控针脚的同轴度与间距公差，针脚的位置公差需要控制在±0.1mm以内，否则会出现插接过紧、无法插入或者插接过松、接触不良的问题，绝缘基座的外形倒角也做了圆滑处理，避免生产组装时尖锐边角划伤操作人员或者线材绝缘层。
