树莓派3垂直安装支撑外壳结构

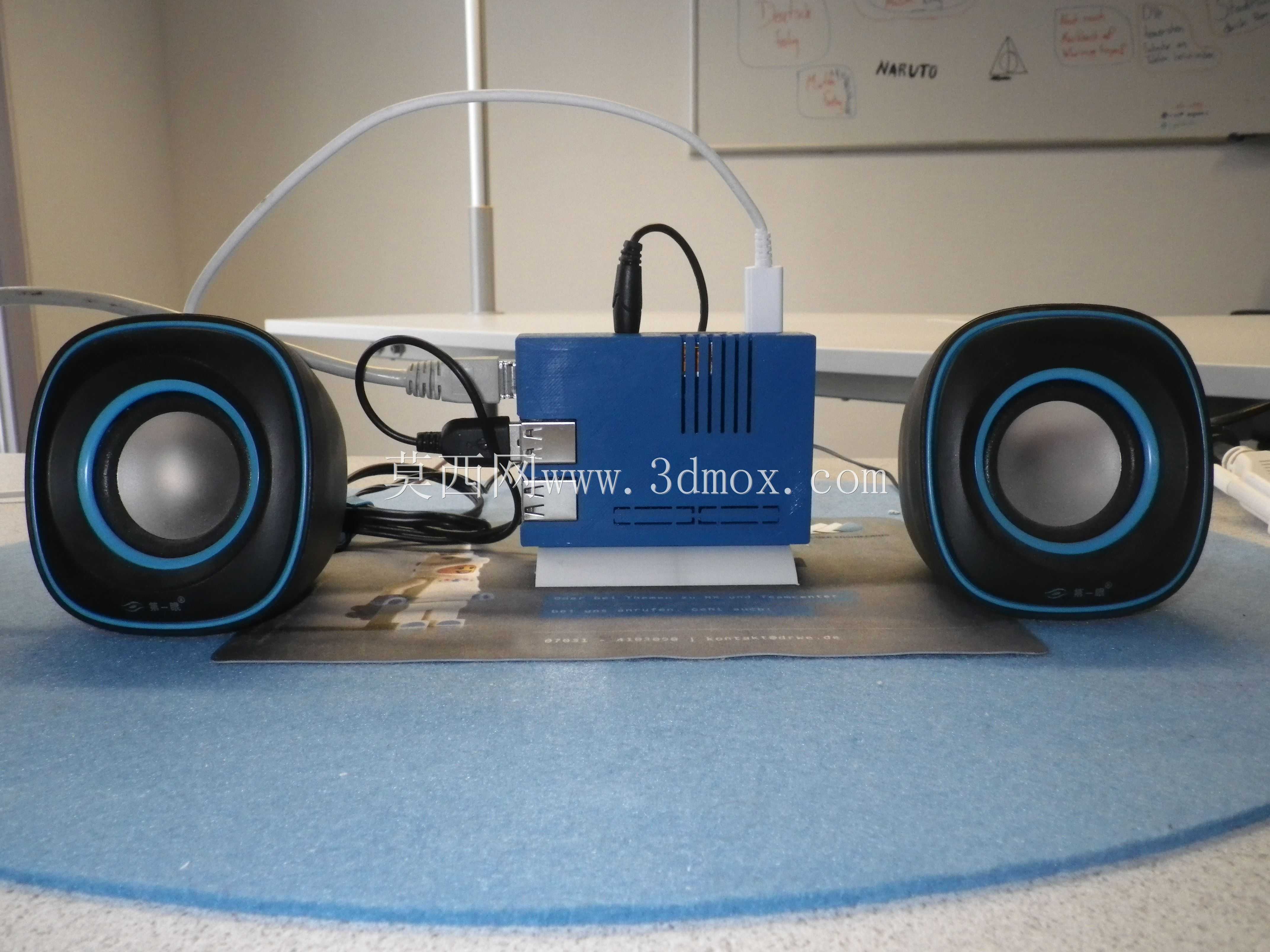

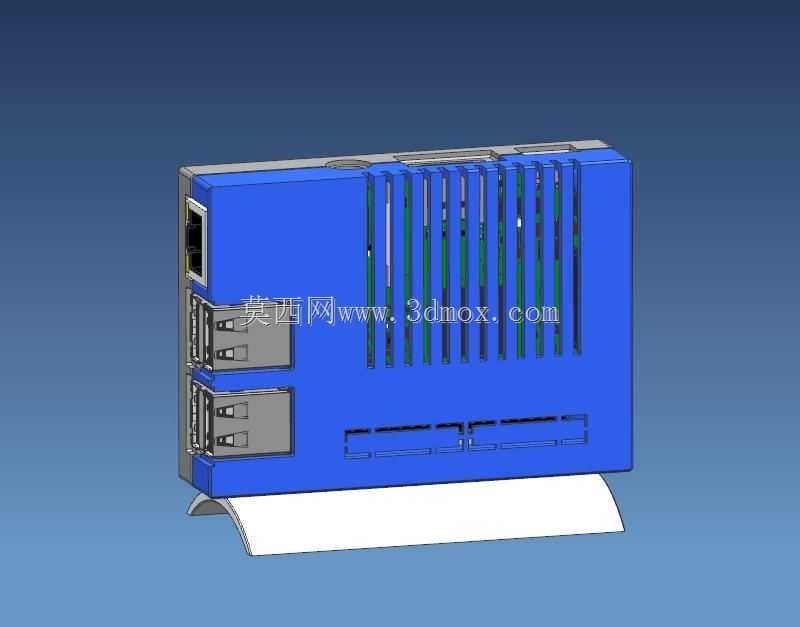

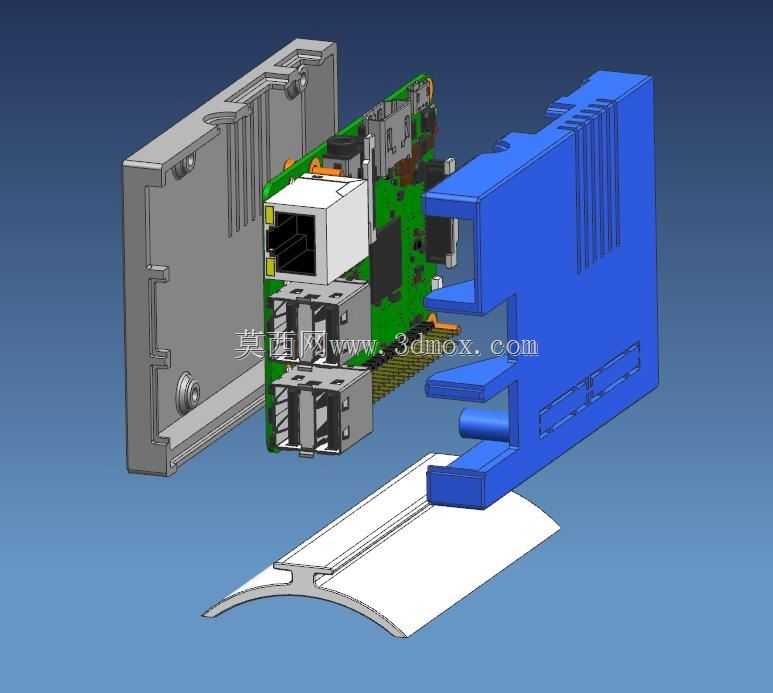

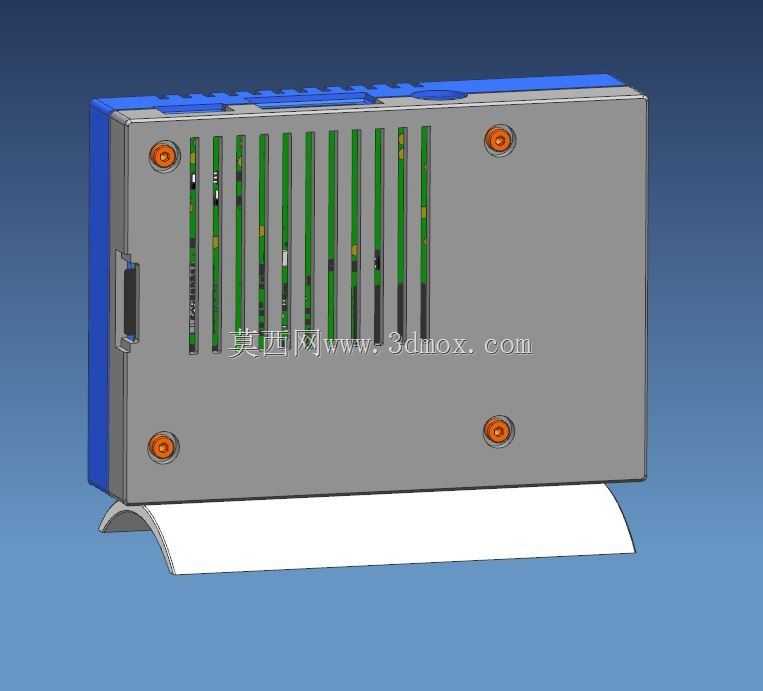

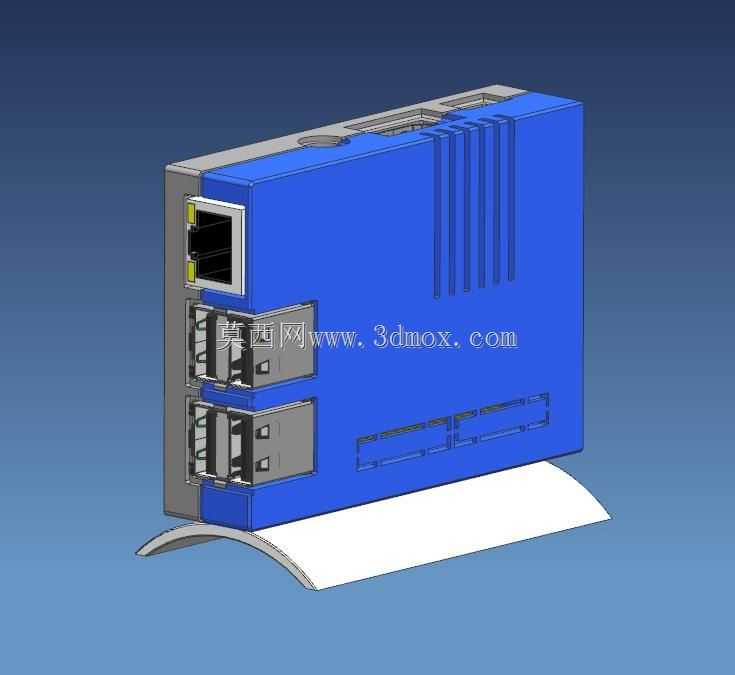

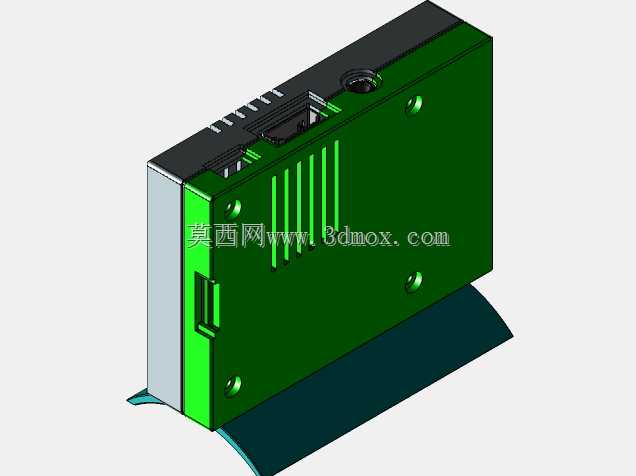

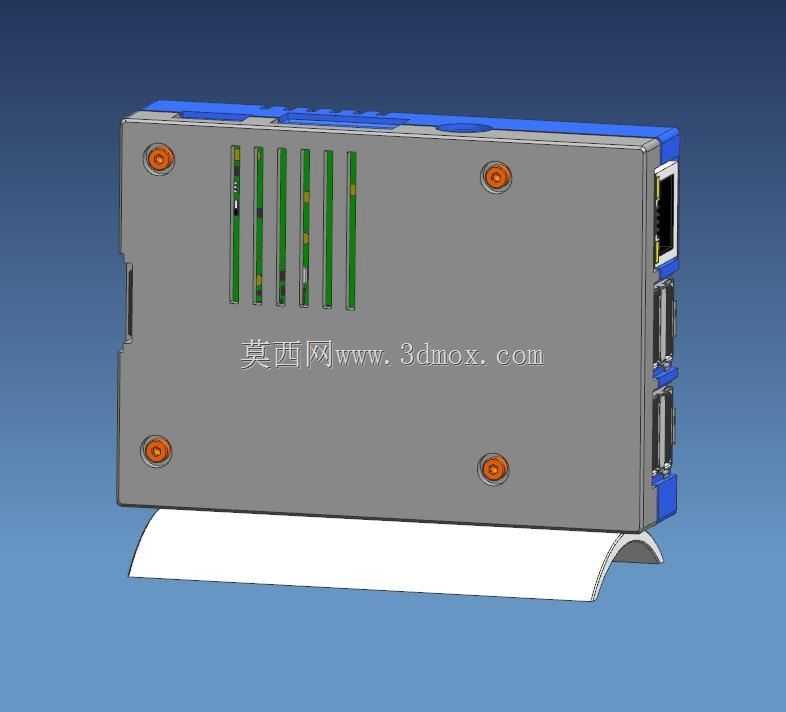

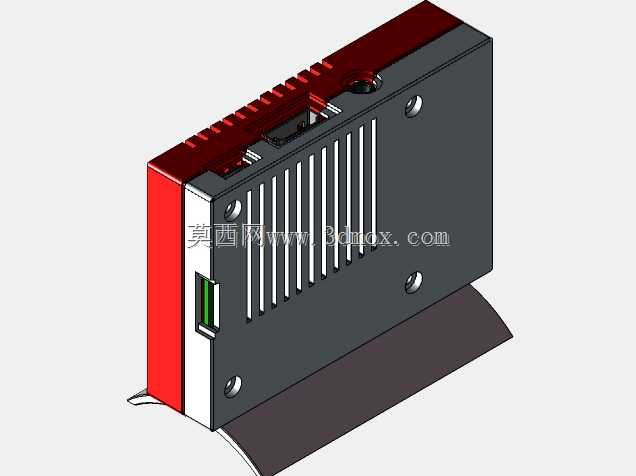

这款垂直安装的树莓派支撑结构，主要面向嵌入式开发、小型工控节点部署场景设计，解决树莓派3在紧凑机柜、设备侧装、桌面垂直排布时的固定与防护需求。日常在做小型数据采集节点、边缘计算终端部署时，树莓派裸板平放既占用安装平面空间，接口插拔时也容易因受力不均导致板卡弯折，侧装垂直排布时还会出现接口朝向不合理、线材弯折半径不足的问题，这款结构正是针对这类实际工程痛点做的优化。设计上采用插入式装配逻辑，不需要额外螺丝固定，板卡可直接沿壳体导向槽滑入到位，壳体侧壁预留了所有板载接口的对位开口，以太网口、USB接口的开口公差控制在0.2mm以内，既保证接口插拔时不会与壳体发生干涉，也能避免开口过大导致灰尘容易进入板卡区域。结构做了两个差异化版本，分别对应短气槽和长气槽配置，短气槽版本适合常规低负载运行场景，壳体侧壁的散热槽长度较短，整体结构刚性更强，适合存在轻微振动的设备侧装场景；长气槽版本则针对高负载持续运行的工况，加长的散热通槽可以形成上下贯通的空气对流通道，带走板卡主控、内存芯片运行时产生的热量，避免密闭壳体内积温过高导致的运行降频问题。壳体底部设计了弧形支撑底座，安装时底座与安装面形成线接触支撑，相比平面底座可以更好适配存在轻微平面度误差的安装面，不需要额外打胶或者加装调整垫片就能保证放置平稳，底座上预留的两个安装孔位支持M3螺丝固定，可直接固定在DIN导轨转接板、设备内壁或者立式安装支架上。壳体的侧壁做了等距分布的加强筋，既可以提升壳体整体的抗形变能力，在板卡滑入时也能起到导向定位作用，避免板卡装偏导致接口对位不准。接口开口边缘做了0.3mm的倒角处理，插拔线材时不会刮伤线材外被，也不会在安装时划伤操作人员手部。整体安装边界控制紧凑，垂直安装时突出安装面的厚度仅为板卡厚度加上壳体壁厚的总和，不会额外占用过多的机柜纵深空间，多台设备并排垂直安装时，相邻设备之间仅需预留5mm的间隙就能满足散热通风需求，大幅提升紧凑空间内的设备部署密度。
