2.5x5.5规格直流电源公头插接件

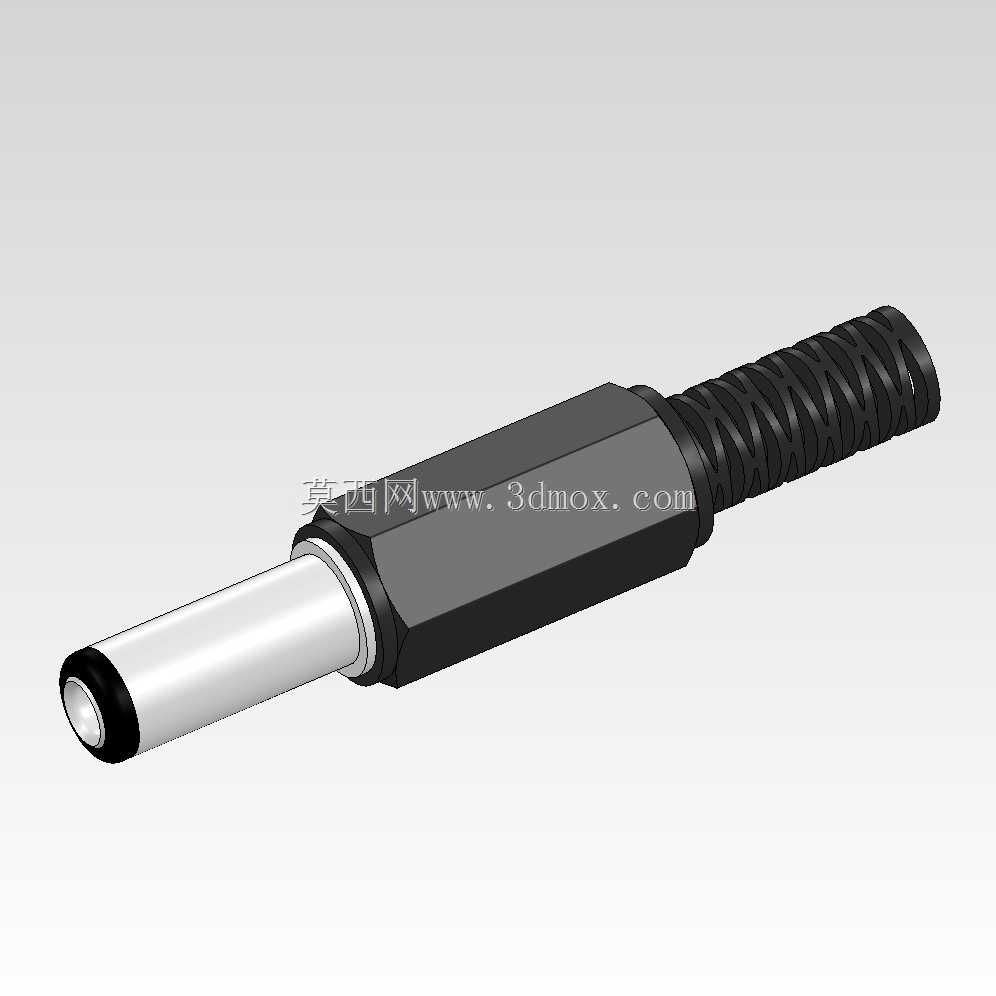

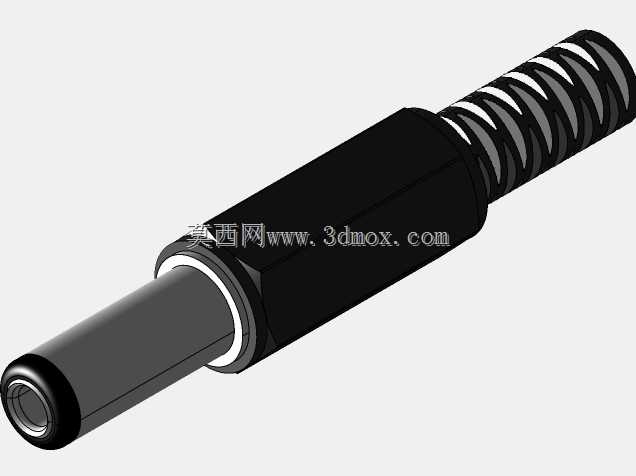

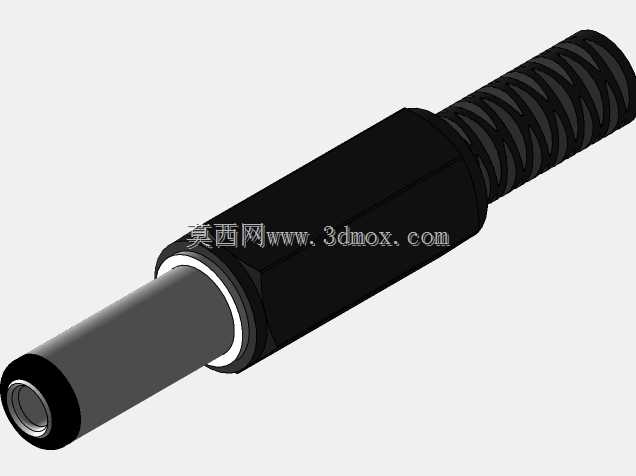

日常做消费类电子、小型工控板卡供电结构设计时，这类2.5x5.5规格的直流电源插头是绕不开的基础连接件，很多桌面式电源适配器、外置供电模块的输出端都会采用这类插接结构，在路由器、小型监控主机、嵌入式开发板、桌面小型外设的供电链路里，它承担着直流回路导通、插拔快速连接的核心作用。从结构设计逻辑来看，这个插头的金属插芯部分做了分段绝缘处理，前端金属段为正极接触区，根部的绝缘隔层能有效避免正负极短接，插芯外径5.5毫米、内芯直径2.5毫米的尺寸是行业内沿用多年的通用规格，和对应规格的母座配合时，插拔行程、接触抱紧力都经过长期市场验证，能保证日常使用中不会因为轻微拉扯出现接触不良、供电中断的问题。插头中段的六角卡位结构是设计里很实用的细节，在组装焊接线材的时候，可以用扳手或者夹具卡住这个六角位，避免拧动尾部应力消除结构的时候带动内部插芯转动，扯断焊接好的导线，也能在注塑外壳的时候提供周向定位，保证外壳和插芯的同轴度。尾部的波纹状软胶结构是耐弯折设计，线材从插头尾部引出的时候，这个软胶段能分散线材弯折时的应力，避免线材根部因为反复弯折出现铜丝断裂、外皮破损的问题，日常使用中经常移动的供电设备，这个结构能大幅提升线材的使用寿命。做整机结构设计的时候，要注意这个插头的安装边界尺寸，插芯外露长度、尾部软胶段的最大外径、六角卡位的对边尺寸都要提前预留空间，尤其是设备面板上的母座开孔位置，要留出足够的插拔操作空间，避免插头插到位之后尾部和周边结构件产生干涉，同时还要考虑插头插合之后的外露长度，保证设备摆放时不会因为插头突出过多影响安装。这类插头的内部接线腔空间刚好能容纳20-24AWG的多股铜芯线，焊接的时候要注意正负极的接线位置，焊锡不能溢出到插芯的外表面，不然插入母座的时候会造成短路，尾部的线卡结构要压紧线材外皮，不能只靠焊锡点承受线材的拉扯力，不然使用中很容易出现线芯扯断的问题。从建模的细节来看，插芯表面的粗糙度、绝缘层的配合公差、尾部软胶的拔模角度都做了还原，做整机装配干涉检查的时候，可以直接调用这个模型来验证供电接口位置的空间是否合理，不用再反复测量实物尺寸调整结构，能减少打样阶段的接口适配问题。
