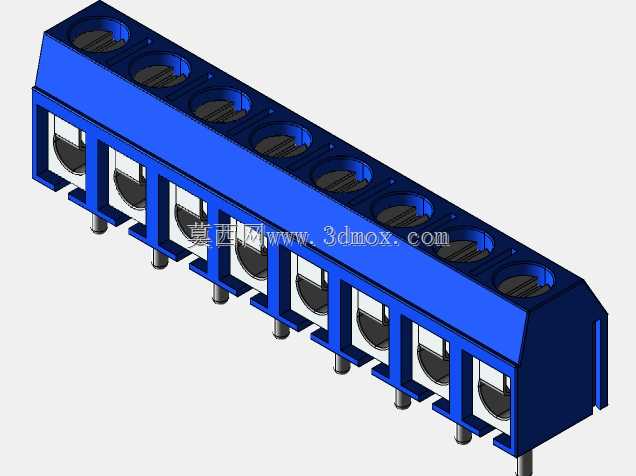

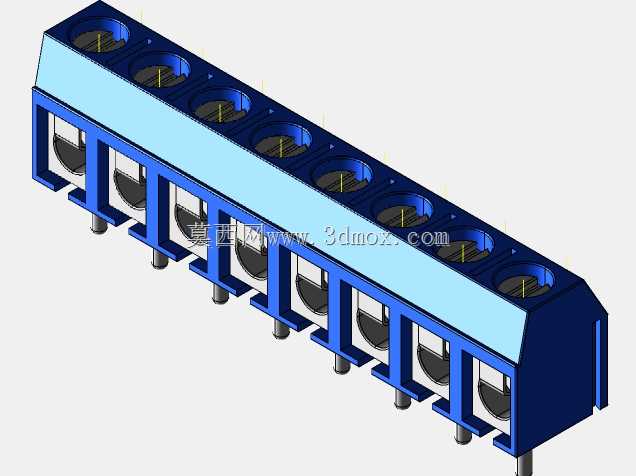

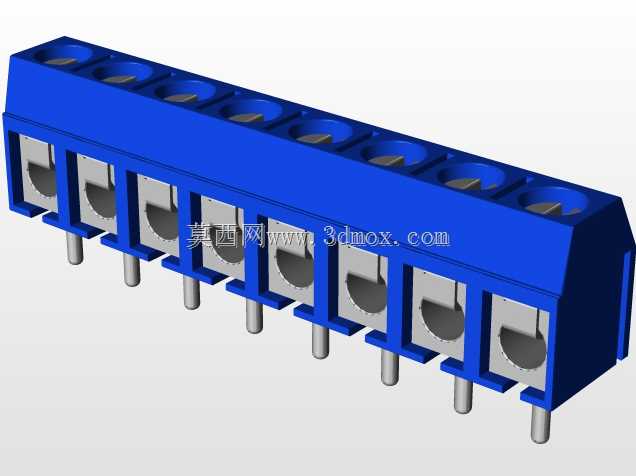

8针5mm间距THT蓝色接线端子连接器

这款接线端子采用直插THT焊接安装形式，适配PCB板上的通孔焊盘布局，8个接线位沿长度方向等距排布，相邻接线位中心间距为5mm，整体长度40mm，宽度7.6mm，安装后高出板面高度为10mm，属于紧凑型小间距接线器件。在工业控制板卡、小型电源模块、嵌入式设备主板、低压信号转接板等场景中，这类端子主要承担导线与电路板之间的可拆卸电气连接作用，相比直接焊线的方式，既方便后期设备检修时的线路拆改，也能避免多股细芯导线焊接后易断丝、虚接的问题。

从结构设计来看，蓝色绝缘基座采用阻燃工程塑料注塑成型，基座上的每个接线位都设置了独立的螺丝锁紧结构，导线插入接线孔后拧紧顶部螺丝即可完成压紧固定，可适配0.2-2.5平方毫米的单股或多股铜芯导线，锁紧后能承受一定的拉拔力，满足常规低压小电流场景的连接可靠性要求。基座下方的金属插针为镀锡铜材质，插针直径与PCB标准通孔尺寸匹配，过波峰焊时上锡均匀，不会出现虚焊、连锡的问题。

设计过程中重点考虑了安装边界的适配性，端子两侧预留了足够的爬电距离，相邻接线位之间设置了绝缘隔栏，避免不同回路之间出现打火、短路风险。基座底部做了定位凸台，插装到PCB上时可以直接卡入板上对应的定位孔，过焊时不会出现偏移歪斜，不需要额外治具固定就能保证焊接位置精度。接线孔的开口方向与PCB板面呈垂直角度，现场布线时导线从端子正面插入，不会与板上其他低矮元器件产生空间干涉，适合在元器件排布密度较高的板卡上使用。

这类端子的锁紧螺丝采用标准十字槽型，用普通十字螺丝刀即可完成接线操作，不需要专用工具，适合现场装配、售后维护等非专业产线场景下的作业。金属导电部件全部采用铜质基材，表面做镀锡防锈处理，长期使用不会出现氧化接触不良的问题，接触电阻稳定，在额定电流范围内工作时温升控制在安全区间，不会出现过热软化基座的情况。
