直插式铝电解电容器三维结构设计

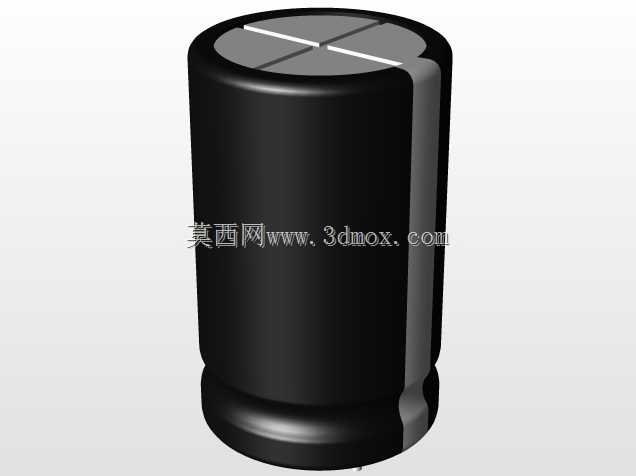

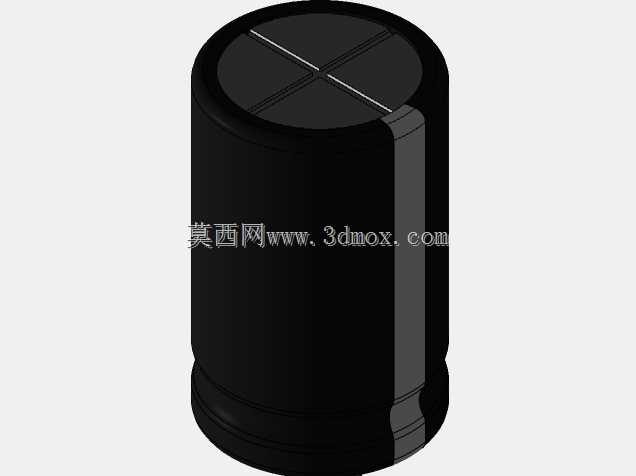

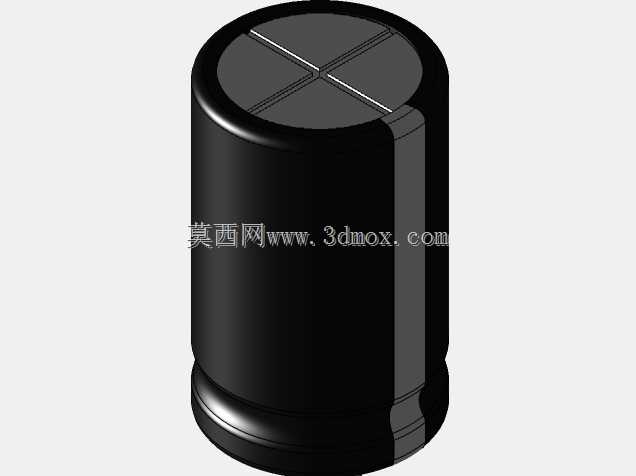

在开关电源、工控驱动板、消费类电子主板的PCB布局阶段，直插式铝电解电容的占位与干涉校验是结构设计环节不可跳过的步骤，这类电容承担着电源输入输出滤波、纹波抑制、储能缓冲的核心作用，在大电流脉动工况下能有效平滑电压波动，避免后级芯片因电压尖峰出现误触发或损坏。本次设计的这款电容，针对THT通孔焊接工艺做了安装边界的精准适配，引脚间距设定为5mm，刚好匹配常规PCB板上标准2.54mm网格的两孔位布局，不需要额外调整孔位坐标，能直接适配多数通用电源板、功放板的预设焊盘位置。电容本体直径为12.7mm，总高度20.5mm，在布局时需要注意本体与周边 tall 元件的间距预留，尤其是与功率电阻、整流桥这类发热元件的距离要保持在3mm以上，避免高温烘烤加速电解液干涸，缩短电容使用寿命。从结构设计思路来看，本体外壳采用黑色铝壳拉伸成型，顶部压制有十字形防爆刻槽，当电容内部因过压、过温导致电解液汽化压力升高时，刻槽会优先开裂释放压力，避免壳体爆裂伤及周边电路元件；外壳侧面预留的负极标识条，能在插件工序中帮助操作人员快速识别引脚极性，减少反向插装的不良率。引脚采用镀锡铜包钢材质，直径适配常规0.8mm焊盘孔径，焊接时的吃锡效果良好，能保证足够的机械强度与载流能力。在三维建模过程中，对本体的滚边封盖结构、底部的引脚引出密封胶层都做了1:1的还原，没有做过度简化，在做PCB装配干涉检查时，能精准模拟实际插件后的空间占用情况，避免出现设计阶段预留空间不足，导致量产时元件无法插装、或者外壳与周边结构件顶死的问题。这类电容在实际选型时，除了尺寸参数，还需要结合电路的纹波电流大小、工作环境温度范围匹配对应的耐压值与容值规格，而精准的三维模型能让结构工程师在设计阶段就完成空间排布的优化，不需要等实物打样后再调整板件布局，大幅缩短研发打样的迭代周期。在做整机结构设计时，还要考虑电容本体的固定方式，对于震动工况下使用的设备，这类直插电容如果高度超过15mm，建议在本体与PCB之间点胶固定，避免长期震动导致引脚断裂，建模时也可以预留点胶的空间位置，方便后续工艺文件的输出。
