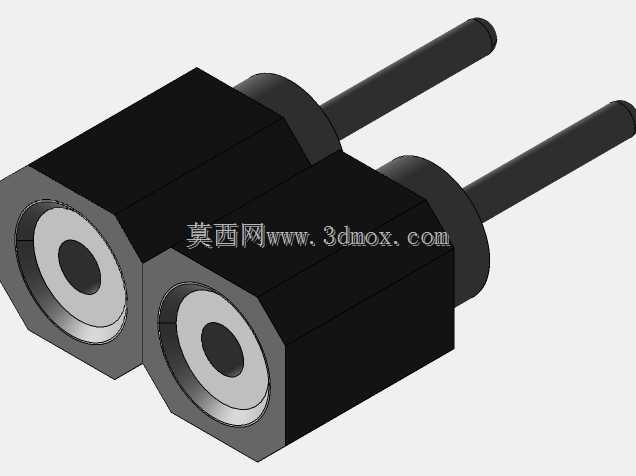

双孔圆形2英寸母收割台液压接口构件

这类双孔并排的圆形接口构件，主要应用于联合收割机收割台的液压管路接驳场景，是割台液压驱动系统中负责油路连通的核心接驳部件，直接对接割台升降、拨禾轮调速等执行机构的供油管路，在农机作业的高振动、多粉尘工况下承担油路密封与介质导通的作用。从结构设计来看，构件采用并排双联布局，单接口公称通径对应2英寸规格，主体外壳做了六边形棱角处理，并非全圆柱外形，这一设计并非出于造型考量，而是为安装时提供扳手夹持的受力面，避免安装紧固过程中构件跟转，保证螺纹对接的同轴度，防止偏斜安装导致的密封圈切损漏油问题。每个接口的内螺纹端做了阶梯沉孔结构，预留了O型密封圈的安装槽位，装配时可直接嵌入对应规格的耐油橡胶圈，无需额外缠绕密封带，适配农机野外快速维保的作业需求，减少管路装配的密封处理工序。尾部延伸的杆状结构为管路插接定位段，表面做了粗糙度控制，插接后配合卡套结构可实现硬管的无泄漏连接，双孔的中心距经过严格校核，与收割台侧的安装座孔位完全匹配，安装时无需额外调整管路走位，可直接对位固定，降低现场装配的对位难度。构件的整体外形边界控制紧凑，双联并排的布局相比两个独立接头可减少30%左右的安装占用空间，适配收割台侧狭小的管路排布空间，避免相邻管路在割台升降摆动过程中发生干涉摩擦。接口的内螺纹精度按照液压管路连接件的通用公差加工，可与同规格的公制或英制外螺纹接头实现可靠啮合，螺纹牙型经过倒角处理，对接时可自动导正，减少错牙风险。在实际作业场景中，这类构件需要承受液压系统的脉冲压力波动，主体材质选用具备足够强度的结构钢，表面做发黑防锈处理，可抵御田间作业时的泥水、秸秆碎屑侵蚀，延长部件在恶劣工况下的使用寿命。设计过程中重点考虑了农机作业的维护便利性，整体结构无复杂异形曲面，后期如果出现密封件磨损，可直接拆卸更换密封圈，无需整体更换构件，降低农机使用过程中的维保成本。双接口的独立流道设计可实现两条油路的独立导通，分别对应割台的不同执行机构供油需求，流道内壁做了光滑处理，减少液压油流动过程中的阻力损失，降低系统的无用功损耗。
