基于TPS63000芯片的升降压直流变换器

在便携电子设备、工业传感节点、小型嵌入式系统的供电链路里，这类基于TPS63000芯片的升降压直流变换器是解决宽范围输入电压供电问题的核心部件，很多场景下供电端的电压会随电池放电、线路压降出现波动，既可能高于负载需要的额定电压，也可能跌落到额定值以下，普通的降压或者升压模块无法覆盖这种跨压区间的稳压需求，而该类变换器可以在输入电压高于、等于、低于输出电压的状态下自动切换工作模式，始终输出稳定的目标电压，给后端负载提供可靠的供电保障。

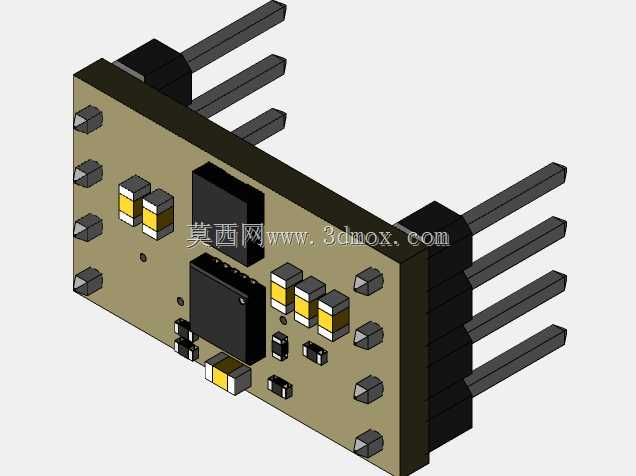

从实际结构设计来看，这款变换器采用直插排针的安装形式，两侧分别设置输入与输出引脚，排针间距采用标准2.54mm间距设计，能够直接插接在面包板、通用洞洞板或者定制PCB的对应焊盘上，不需要额外制作转接结构，安装边界控制得十分紧凑，整体板型为矩形，板上元件布局遵循电源类电路的布线逻辑：功率回路的走线尽可能缩短，输入输出的滤波电容就近布置在芯片对应的引脚旁，减少高频开关噪声对输出电压纹波的影响；功率电感放置在芯片相邻位置，避免大电流回路产生的磁场干扰周边弱信号电路，板边预留的安装空位可以配合铜柱或者尼龙螺柱完成在设备壳体内的固定，不会因为设备振动出现引脚松脱的问题。

设计过程中需要兼顾散热与体积的平衡，TPS63000芯片本身的转换效率在宽负载区间内都能保持较高水平，正常工作状态下的发热主要集中在功率电感与芯片本体，板上没有设置额外的散热片，依靠PCB铜箔的铺铜区域完成被动散热，因此在布局时将发热元件适当错开，避免热量集中在板上某一小块区域，同时所有贴片元件都采用回流焊工艺适配的封装，生产时可以走标准SMT贴片流程，提升批量装配的一致性。

在实际选型应用时，这类模块常被用于单节锂电池供电的便携设备中，单节锂电的电压范围从满电的4.2V到放电截止的2.7V区间波动，而后端的传感器、蓝牙模块、主控芯片往往需要稳定的3.3V供电，这款变换器可以在整个电池放电周期内保持稳定的3.3V输出，充分利用电池的容量，避免电池电压降到3.3V以下时设备直接断电的问题；在工业现场的分布式采集节点里，它也能适配长距离供电带来的线路压降波动，保证远端采集模块的供电稳定性，不会因为供电电压起伏出现采集数据丢包、模块复位的异常状况。模块的引脚定义清晰，除了核心的输入输出引脚外，还预留了使能控制引脚，可以配合后端主控的电源管理逻辑完成模块的休眠控制，进一步降低待机状态下的功耗，适配电池供电场景下的低功耗需求。
