离心通风机叶轮总成结构设计

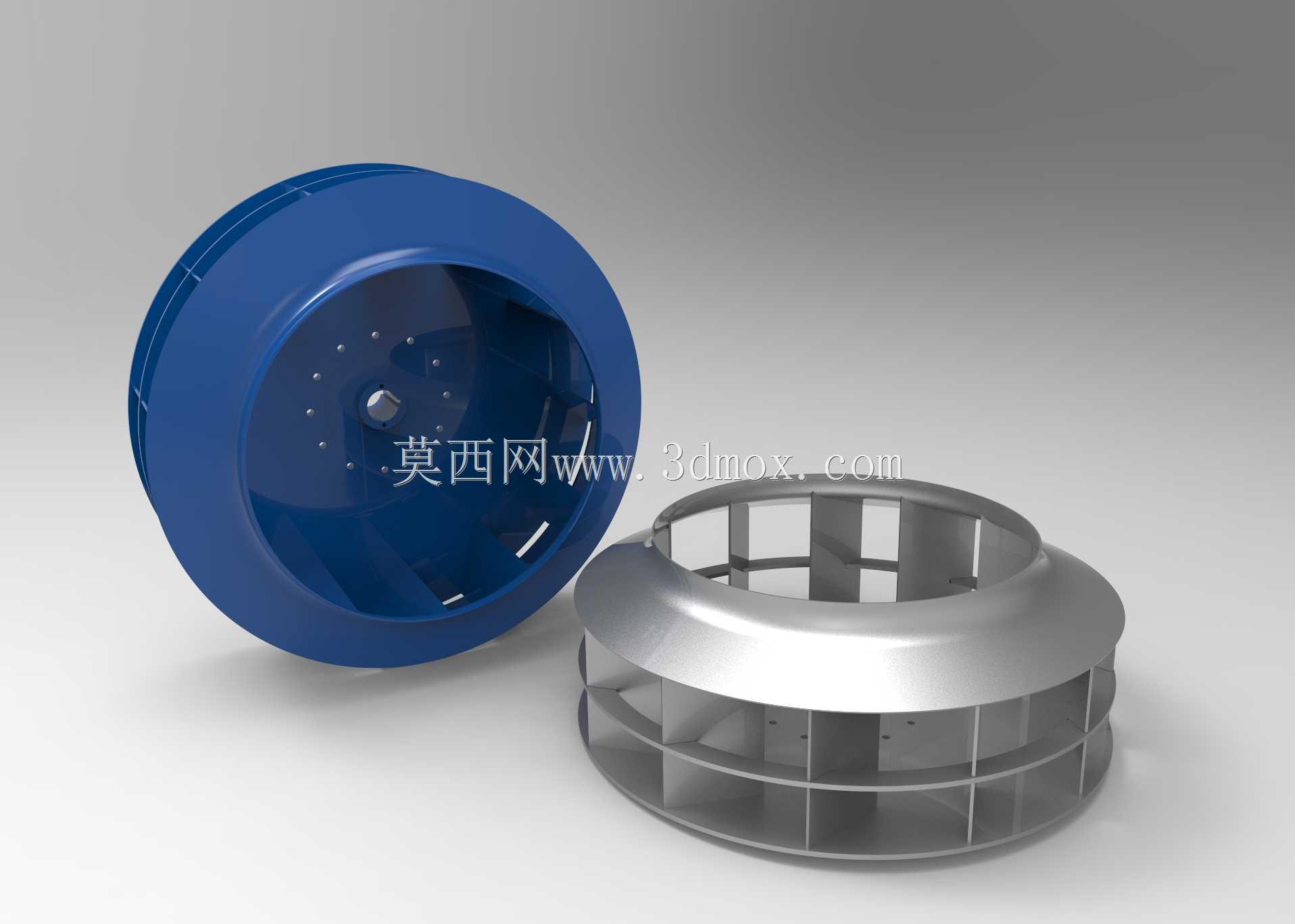

这款叶轮总成主要适配中低压离心通风设备，常见应用场景涵盖商用新风系统、工业厂房排风、暖通空调末端送风、小型除尘设备的风路动力端，也可配套在风冷式工业机组的散热模块中，作为核心动部件承担气流增压输送的功能。从结构设计来看，总成分为两个功能段，蓝色段为后向式离心叶轮主体，采用多圆弧叶片布局，叶片沿轮盘周向均匀排布，进风侧设置圆滑过渡的轮盖结构，能降低气流进入叶道时的冲击损失，减少运行过程中的气动噪声；银色段为出风导流段，采用双层环架搭配径向导流叶片的结构，可将叶轮甩出的径向气流梳理为轴向出风，同时约束出风方向的气流紊流，提升送风效率。设计过程中优先考虑了动平衡适配性，轮盘中心预留标准轴孔与键槽安装位，轴孔周边设置均匀分布的配重调节孔，方便成品完成动平衡校正，控制运行时的振动量，避免长期运行出现轴承磨损加剧的问题。安装边界方面，叶轮主体的进风端为敞口式设计，可直接对接设备的进风集流器，两者配合间隙控制在合理范围，避免间隙过大造成回流损失；导流段的外径与设备风筒内径采用间隙配合，安装时可通过周向定位点固定在风筒内壁，不需要额外设置复杂的连接支架，能减少风路内的结构遮挡。叶片型线设计时兼顾了气动性能与结构强度，叶片厚度根据运行转速对应的离心力载荷做了梯度设置，靠近轮盘连接位置厚度略大，叶顶位置厚度适当减薄，既保证高速旋转下的结构刚度，避免叶片出现形变蹭碰风筒，也能控制叶轮整体重量，降低驱动电机的启动负载。两款不同结构的叶轮可适配不同风压需求的场景，闭式后向叶轮适合需要较高风压、长距离送风的管路系统，开式多翼导流结构适合大风量、低阻力的直吹式散热场景，结构上都做了圆弧过渡处理，没有尖锐的棱角结构，既减少气动阻力，也方便生产过程中的成型加工，不管是采用注塑成型还是钣金冲压工艺，都能顺利脱模或冲压成型，降低生产制造的工艺难度。
