TECNOAL KF95型散热器坯料结构设计

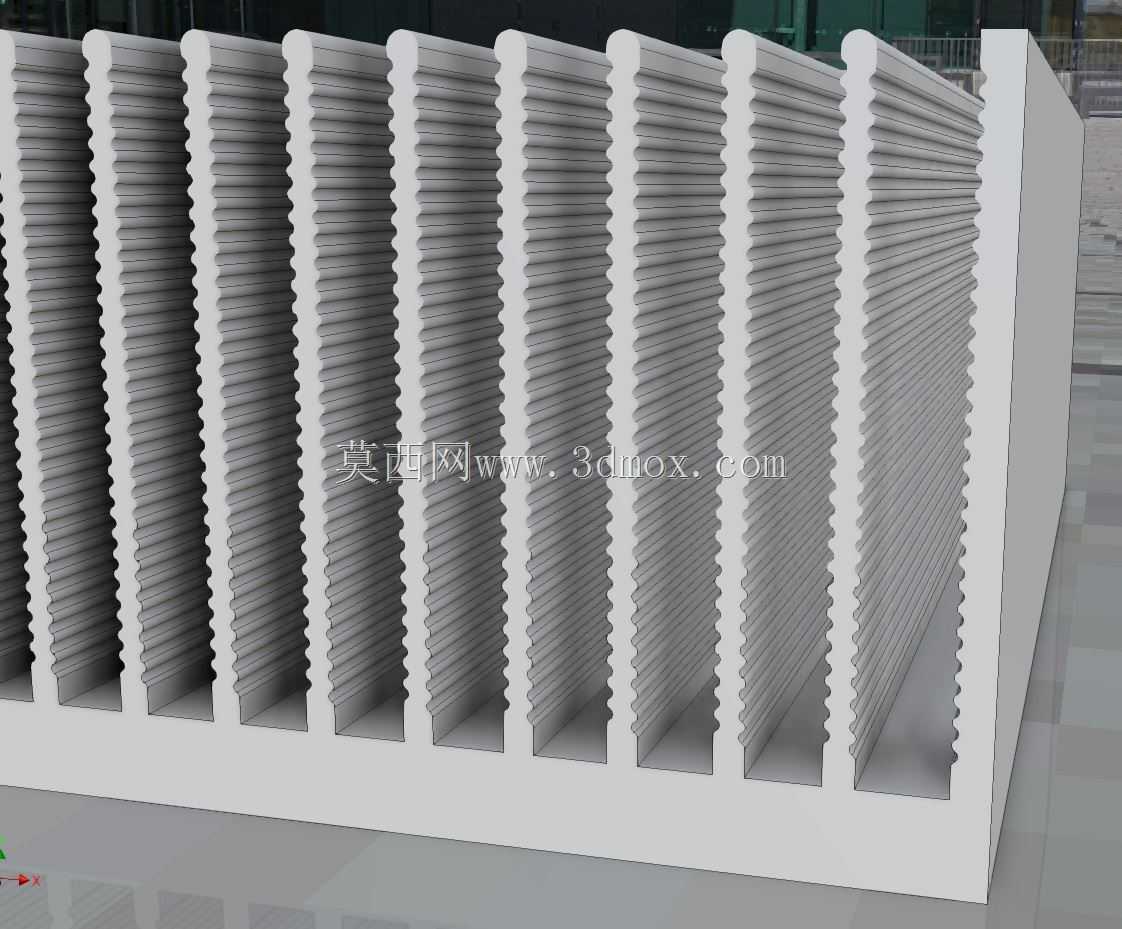

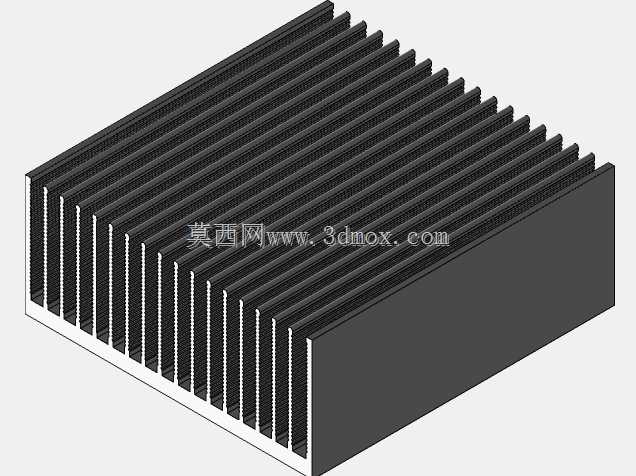

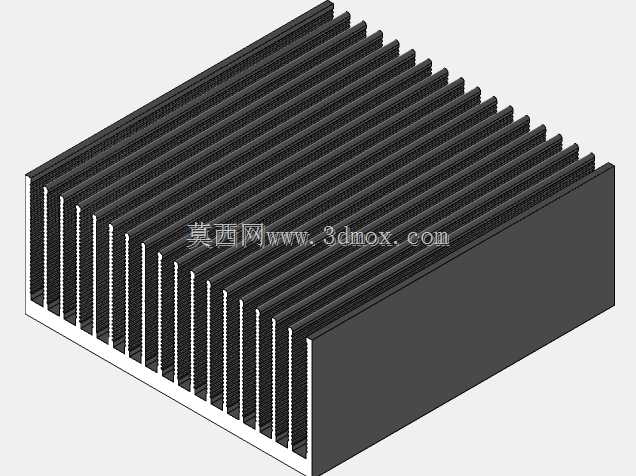

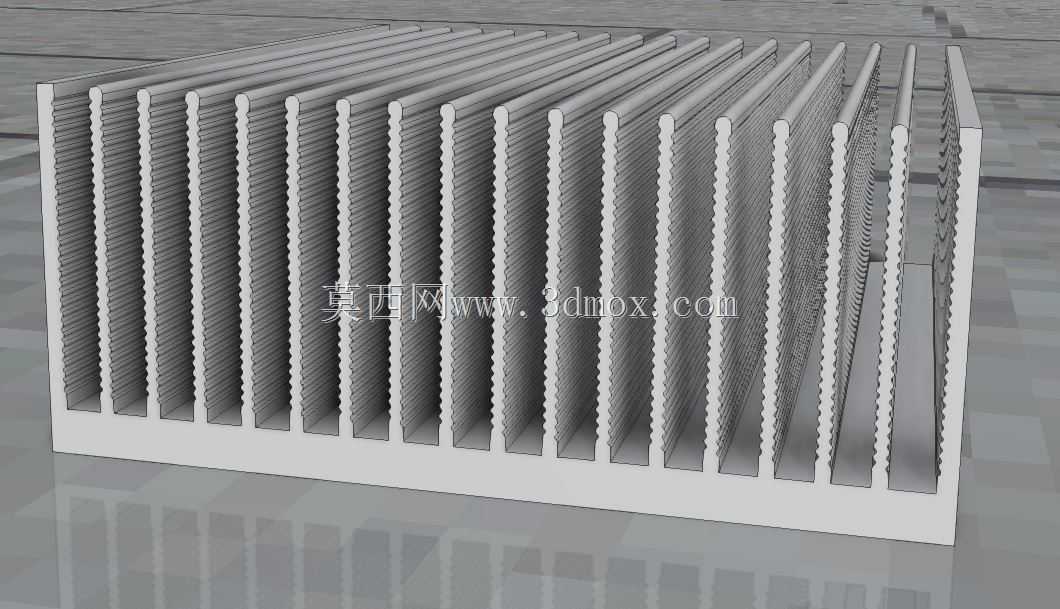

这款散热结构主要面向工业电控柜、大功率变频设备、光伏逆变单元等需要被动散热的场景，核心作用是通过增大与空气的接触面积，将功率器件工作产生的热量快速传导到空气中，避免器件因结温过高触发降频、烧毁等故障，在无强制风冷的密闭柜体场景下，这类直肋式散热结构的可靠性远高于带运动部件的风冷方案，不存在风扇积灰、轴承磨损带来的维护需求。从结构设计逻辑来看，整体采用等间距直肋排布，肋片根部与基座一体衔接，不存在接触热阻，肋片侧边做了微齿状结构，并非装饰性设计，而是在不增加整体外形尺寸的前提下，进一步拓展空气接触的换热面积，同时微齿结构可以破坏肋片表面的层流边界层，让流经肋片间隙的空气形成微湍流，提升单位面积的换热效率，这也是工业散热器设计中常用的边界层优化手段。安装边界上，基座底面为全平面加工基准，可直接贴合功率器件的安装面，涂覆导热硅脂后即可通过基座周边的预留安装孔完成固定，肋片高度方向的尺寸经过适配，不会超出常规工业柜体的内部安装净空，肋片之间的间距经过核算，既保证了足够的换热面积，也避免间距过小导致积灰堵塞风道，在常规工业车间的粉尘环境下，长期使用也不会因为积灰导致散热效率大幅衰减。设计过程中，肋片的厚度做了梯度优化，根部厚度略大于顶部，既保证了从基座到肋片顶部的导热效率，也尽可能降低了整体的材料用量，控制坯料的整体重量，肋片顶部做了小圆角过渡，避免安装过程中锐边划伤操作人员，同时也能减少加工过程中的应力集中，降低坯料挤压成型后的变形概率。实际选型过程中，这类散热结构的有效换热面积是核心参数，设计时通过肋片数量、单片肋片的展开面积、微齿结构的附加面积做了综合核算，给出的有效面积参考值可直接作为热仿真的输入参数，减少结构工程师前期的建模核算工作量，适配的功率器件覆盖常用的IGBT模块、整流桥、大功率电阻等发热元件，只要安装面尺寸与基座匹配，即可直接套用该结构做适配调整，无需从零开始搭建散热肋片的基础模型。
