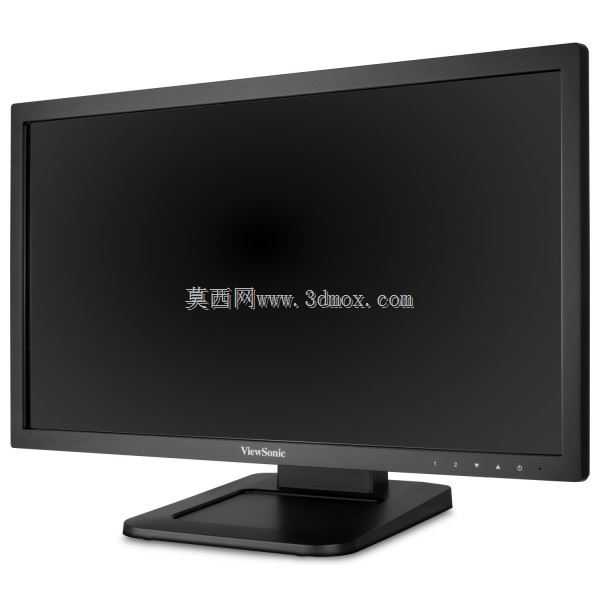

优派TD2220触控显示器外观结构设计

这款触控显示器的结构设计首先围绕桌面工位的长期使用需求展开，底座采用宽幅方形承托结构，接触桌面的边缘做了微弧收边处理，既避免直角磕碰操作人员，也能在常规办公桌面、工业操作台面上保持足够的抗倾覆能力，即使操作人员触控操作时施加向前的按压力，设备也不会出现前倾移位的问题。整机的安装边界预留充分，背部的支撑臂与屏幕主体采用铰接结构，支持一定角度的俯仰调节，能够适配不同身高操作人员的视线角度，减少长期伏案查看屏幕的颈部疲劳。从功能适配角度看，这款设备兼顾了普通桌面办公显示与触控交互场景的使用需求，屏幕边框采用窄边等宽设计，下边框居中位置设置品牌标识，标识右侧排布状态指示灯与功能调节按键，按键采用内凹式设计，避免日常清洁桌面时误触，同时按键的触发行程做了适配优化，戴薄型劳保手套操作也能准确触发。设备的接口区域全部设置在背部靠下位置，走线时可以顺着支撑臂的理线空间向下收纳，不会出现线缆杂乱搭在桌面的情况，适配工业操作台、服务窗口工位、设计工位等多种场景的布线要求。在外形尺寸把控上，22英寸的屏幕尺寸兼顾了显示视野与桌面占用空间，屏幕厚度控制在常规桌面显示器的合理区间，不会因为搭载触控层过度增加整机厚度，背部的散热格栅采用隐藏式排布，在保证内部驱动电路散热效率的同时，避免灰尘从散热孔直接落入电路区域，适配多尘的车间辅助工位使用场景。结构设计过程中，屏幕面板与前壳的配合采用卡扣加隐藏螺丝的固定方式，前壳边缘做了0.5mm的高出屏幕设计，能够在屏幕受到正面意外撞击时起到缓冲作用，避免玻璃面板直接受力碎裂。底座与支撑臂的连接位置采用快拆结构设计，日常运输或者工位调整时，可以快速拆分屏幕主体与底座，减少包装体积，安装时只需要对准卡扣卡紧即可完成组装，不需要额外辅助工具。屏幕的触控层贴合采用全贴合工艺思路，减少显示层与触控层之间的空气间隙，提升显示通透度的同时，也能避免长期使用后两层之间进灰影响显示效果，下边框的内置扬声器开孔采用细密格栅设计，既保证声音传出效果，也能防止细小杂物落入扬声器腔体。从实际应用场景出发，这款设备既可以作为普通设计工位的显示终端，配合三维建模软件完成模型查看、参数调整工作，也可以作为工业现场的触控操作终端，直接在屏幕上完成设备参数设置、生产数据查看等操作，宽屏的显示比例能够同时排布多个操作窗口，减少窗口切换的频次，提升操作效率。整机的外壳材质采用哑光ABS材质，表面做了细磨砂处理，不会在强光环境下产生反光干扰视线，同时材质的抗指纹性能做了优化，频繁触控操作后也不会留下明显的指纹痕迹，减少日常清洁维护的工作量。
