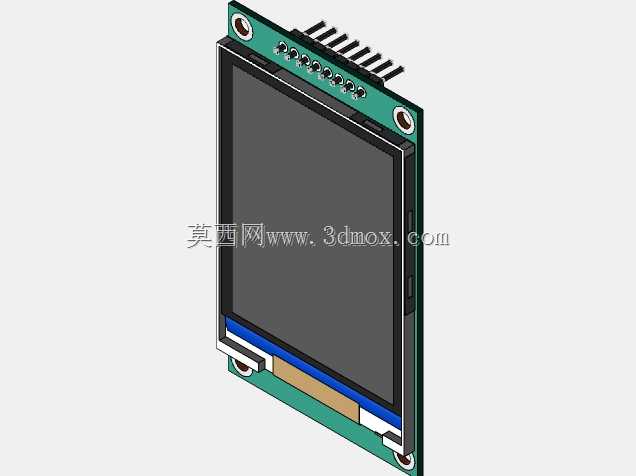

2.4英寸ILI9341驱动TFT液晶显示模组

在嵌入式开发、小型智能设备、工业手持终端的硬件选型环节，这类小尺寸TFT显示模组是人机交互链路里的核心视觉输出部件，很多做小型检测设备、便携数据采集终端、桌面级小型控制装置的结构工程师，在做壳体适配、板卡布局的时候，都需要精准的三维数模来核对安装间隙，避免后期打样出现干涉问题。这款显示模组采用2.4英寸显示面板，分辨率为240×320，搭配ILI9341驱动芯片，是嵌入式领域应用非常广泛的一款彩屏方案，能够满足字符显示、简易图形界面、状态参数可视化的常规需求，相比同尺寸的单色液晶屏，彩屏能够通过不同颜色区分设备运行状态、告警信息，大幅提升人机交互的直观性。从结构设计层面来看，这款模组采用PCB板载集成设计，屏幕本体通过贴合工艺固定在绿色PCB基材上，板边预留了排针焊接位，采用直插排针的连接方式，既可以直接插焊在主控板上，也可以通过排线引出安装，适配不同的设备内部布局需求。PCB板的四个角预留了标准安装孔位，孔位周边做了露铜加固处理，既可以用铜柱配合螺丝将模组固定在设备壳体的内部支柱上，也可以通过卡扣结构卡在壳体的屏幕窗口位置，安装方式灵活。做结构适配的时候需要注意，屏幕的有效显示区域要和壳体上的开窗精准对齐，开窗边缘要做0.3-0.5mm的遮挡边，避免屏幕边缘的贴合黑边外露影响外观，同时PCB板和壳体内部的其他元器件之间要预留至少2mm的安全间隙，避免焊接后的排针、电容等元件和周边结构产生短路风险。从实际使用场景来看，这类模组常被用在小型温控器、便携检测仪表、开源硬件开发板配套显示、小型3D打印机操作面板、桌面级雕刻机状态显示模块上，因为驱动方案成熟，配套的开源驱动代码资源丰富，硬件工程师不需要做过多的驱动调试就能快速点亮，能够大幅缩短产品的开发周期。建模的时候要注意区分屏幕的显示黑区、边框黑边、PCB板的厚度差，排针的伸出长度要按照常规直插排针的尺寸做准，安装孔的孔径、孔位相对屏幕中心的位置公差要控制在0.1mm以内，因为很多小设备的内部空间非常紧凑，数模的尺寸偏差很容易导致实际装配的时候屏幕装歪、排针对不上主控板的插座、安装孔和壳体支柱错位等问题。另外屏幕表面的偏光片层、PCB板上的周边阻容元件高度也要在数模里体现出来，避免做壳体设计的时候屏幕正面的保护面板压到偏光片，或者背面的元件顶到壳体的后壁，这些细节都是实际装配中很容易出问题的点，精准的三维数模能够在设计阶段就把这些干涉问题排查掉，减少反复打样修改的成本。
