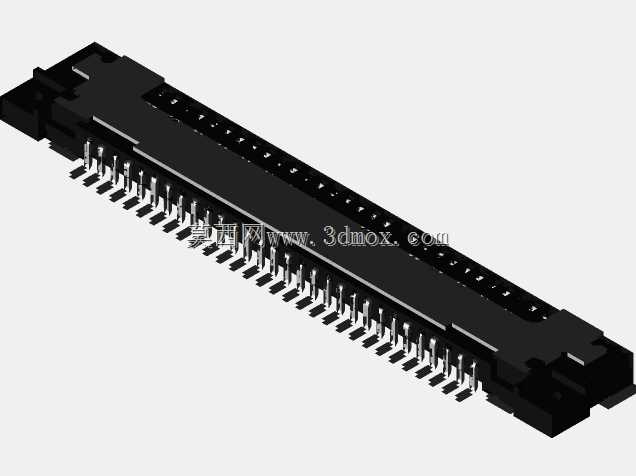

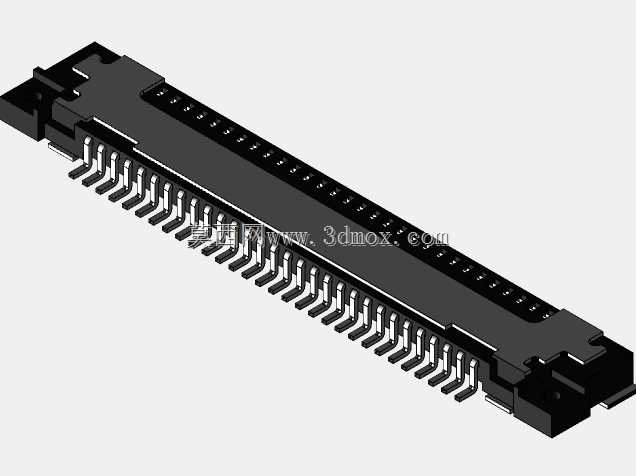

30针0.4mm节距SMD IDC板对板连接器

这款贴片式IDC连接器主要应用于高密度板对板信号互联场景，常见于便携消费电子、小型工控板卡、通信终端设备内部的电路连接环节，用来实现两块平行排布PCB之间的稳定信号传输，替代传统飞线连接大幅提升组装效率与连接可靠性。从实际选型适配角度看，该连接器采用0.4mm的接触件节距设计，属于高密度接插件范畴，整体长度控制在16.6mm，本体宽度2.75mm，安装后总高度仅1mm，对板上空间占用极小，非常适合内部堆叠空间紧张的轻薄型电子设备使用。设计上采用SMD表贴安装方式，接触引脚沿本体两侧对称排布，焊接端做了共面度优化，能够适配常规回流焊工艺，焊接过程中引脚不易出现虚焊、连锡问题，本体两端设置了定位挡边，在SMT贴装时可以配合吸嘴完成精准取放，同时也能在焊接后提供额外的机械固定力，避免设备受外力冲击时连接器从焊盘脱落。接触件采用弹性合金基材冲压成型，接触区域做了镀金处理，降低接触电阻的同时提升抗磨损、抗氧化能力，多次插拔后仍能保持稳定的接触性能，绝缘本体采用耐高温工程塑料注塑成型，能够承受回流焊过程中的高温冲击，不会出现本体变形、引脚移位的问题。在实际电路设计中，选用该连接器时需要注意在PCB上预留对应的焊盘封装，焊盘尺寸需要匹配引脚宽度与间距，同时要注意连接器周边3mm范围内不要布置过高的元器件，避免两块板对插时出现结构干涉；由于其节距较小，布线时需要注意差分信号的等长处理，避免高密度排布下出现信号串扰问题。该连接器的30针引脚配置可以满足多数低速信号与小电流供电的传输需求，不需要额外设置固定卡扣即可依靠接触件的弹性保持力实现板间连接，组装时直接对准对位标记按压即可完成插接，大幅提升产线组装效率，降低人工组装的不良率。
