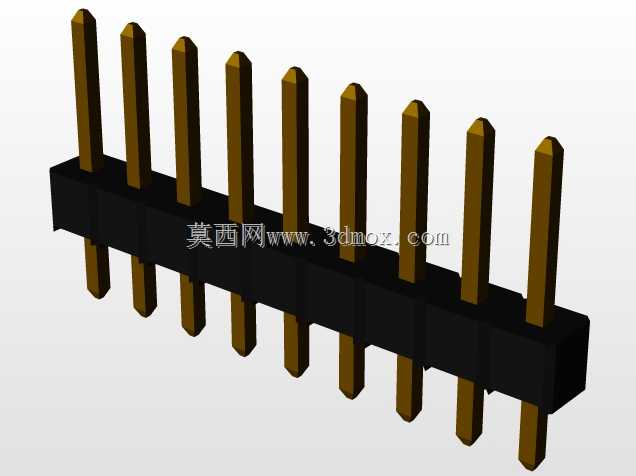

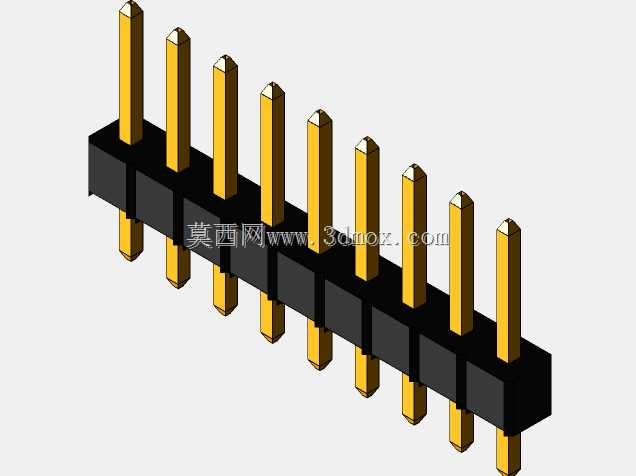

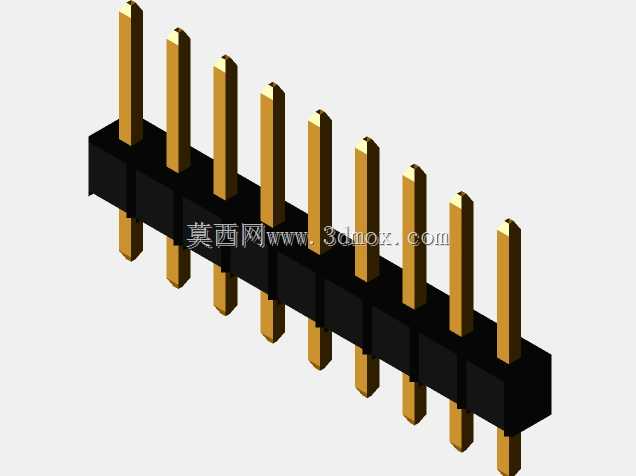

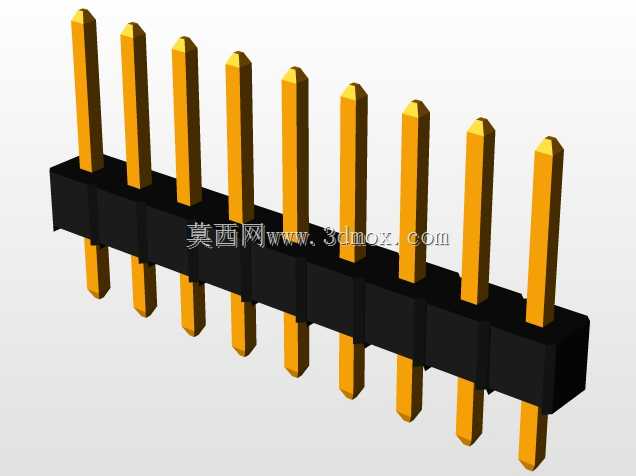

单排直插THT排针连接器结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:251964
  • 单排直插THT排针连接器结构设计
  • 单排直插THT排针连接器结构设计
  • 单排直插THT排针连接器结构设计
  • 单排直插THT排针连接器结构设计

在电路板组装、工控板卡开发、消费电子主板生产的场景里,这类单排直插排针是板间信号与小电流传输的核心连接部件,常和配套排母搭配使用,实现不同功能模块板卡之间的可拆式连接,既可以满足量产时的模块化组装需求,也方便后期维修时的模块更换,避免焊接式连接带来的拆改损伤。从实际使用需求出发,这款排针采用标准2.54mm节距设计,这个节距是行业内通用的通孔插装连接间距,适配市面上绝大多数通用PCB板的焊盘孔位布局,不需要额外定制板卡开孔,能直接匹配常规洞洞板、量产PCB的标准孔距,降低选型适配的成本。整体外形尺寸上,本体长度22.86mm对应9pin的针位数量,单针宽度方向的本体尺寸8.89mm,刚好覆盖单排针的绝缘基座宽度,插针两端伸出绝缘基座的长度适配常规板厚的插装焊接需求,插装后针脚穿过PCB焊盘的长度满足波峰焊或者手工焊的吃锡要求,不会因为针脚过短导致虚焊,也不会因为针脚过长造成焊接后针脚触碰其他元器件引发短路。设计过程中,绝缘基座采用黑色耐高温工程塑料材质,能够承受波峰焊时的高温冲击,不会出现基座融化变形的问题,插针采用铜质基材表面镀锡处理,既保证导电性能,也提升焊接的附着力,同时具备一定的抗氧化能力,避免长期使用后接触电阻升高影响信号传输。插针端部做了倒角导向设计,在和排母对插的时候能够顺利导入母座插孔,不会出现插针顶弯、对插偏移的问题,降低组装过程中的不良率。绝缘基座上的插针固定结构采用过盈压装设计,插针和基座之间的结合力满足行业插拔力要求,不会在多次插拔或者焊接过程中出现插针松动、移位的情况。从安装边界来看,这款排针属于单排直插结构,在PCB上占用的布局空间极小,宽度方向仅需要预留不到10mm的安装空间,长度方向根据针位数量对应预留尺寸即可,相邻元器件只要避开插针伸出的高度范围就不会产生安装干涉,适合在板卡空间紧凑的场景下使用,不管是工控控制板、传感器转接板还是消费电子的内部连接,都能通过这类排针实现稳定的电气连接,在设计选型时只需要确认针位数量、节距和插针长度,就可以直接套用对应的封装库完成板卡布局,不需要额外做定制化的结构调整,能够大幅缩短板卡开发的周期。
