带灯RJ45网口连接器结构设计

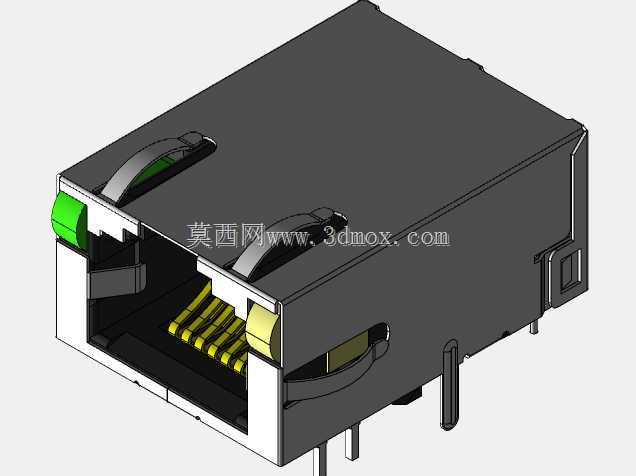

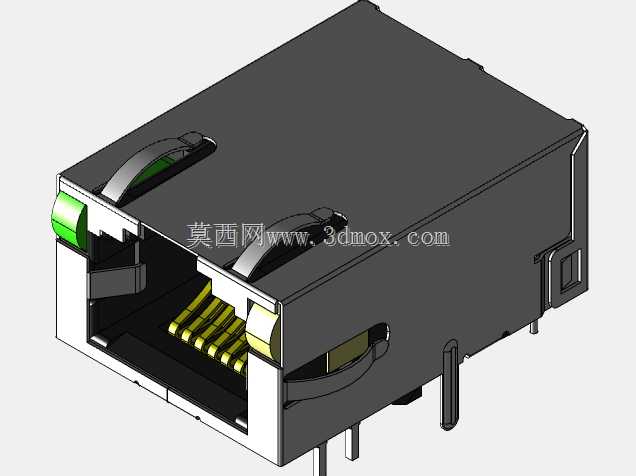

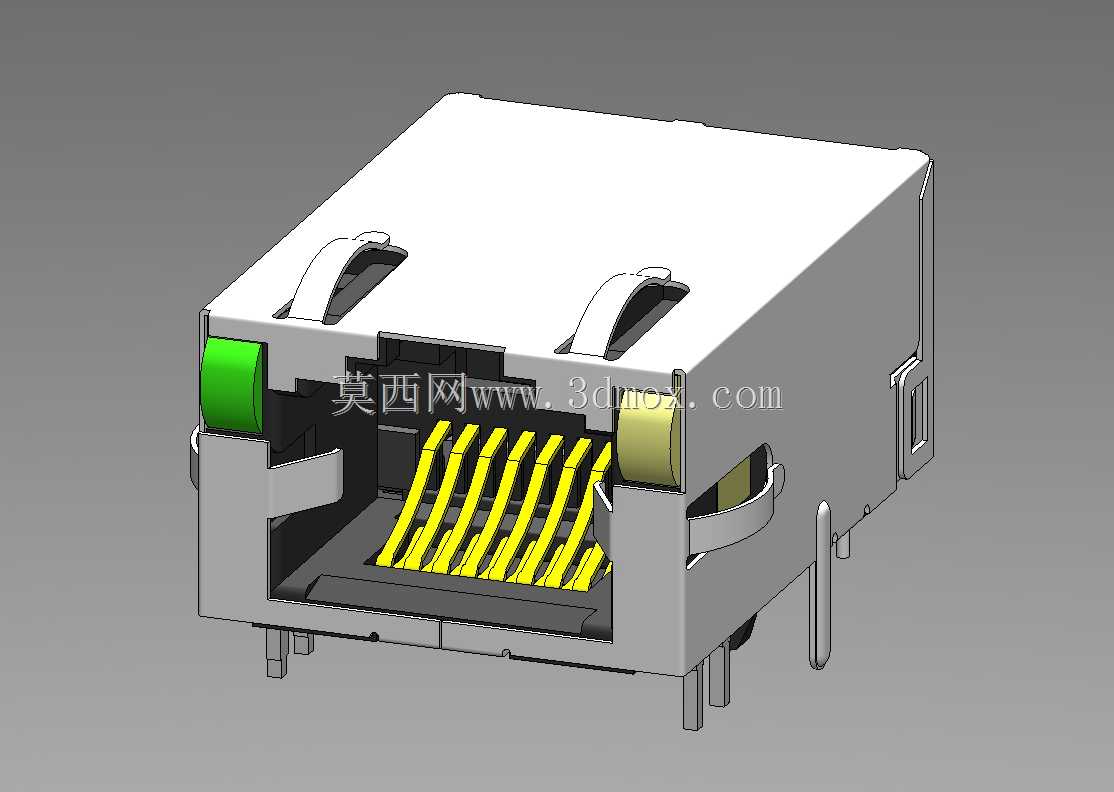

这款RJ45以太网接口连接器，是各类网络通讯设备、工业控制板卡、消费级电子设备中实现有线网络连接的核心接插部件，日常在交换机、路由器、工控主机、嵌入式开发板、服务器主板上都能见到同规格部件的应用，承担着物理层网络信号传输、链路状态指示的核心作用。从结构设计来看，该款连接器采用带屏蔽壳的全包式结构，金属屏蔽罩直接覆盖塑胶主体外侧，安装后可与设备机壳的接地端连通，能有效降低外界电磁干扰对高速网络信号的影响，同时也可减少接口自身信号向外的电磁辐射，满足工业场景下的电磁兼容要求。接口前端两侧集成了绿、黄双色状态指示灯，绿灯对应链路连接状态，黄灯对应数据传输状态，设备运行时可直接通过灯的亮灭、闪烁判断网络连通情况，无需额外外接指示元件，能有效简化整机面板的布局设计。接口内部的接触弹片采用错位排列设计，每根弹片的接触端做了圆弧凸起处理，插拔水晶头时可保证与水晶头金片的可靠接触，弹片根部做了应力释放结构，可承受千次以上的插拔循环而不出现接触不良、弹性衰减的问题。安装方式采用直插式板载设计，底部的定位柱与插针严格对应PCB板上的安装孔位，定位柱可在焊接前完成接口的预固定，避免过波峰焊时出现偏移，插针的长度、间距符合常规板厚的焊接要求，焊接后引脚与PCB焊盘的结合强度可满足日常插拔的受力需求。屏蔽壳两侧设计有弹性卡扣，插入设备面板的安装开口后可自动卡紧，无需额外螺丝固定即可实现面板侧的固定，进一步提升装配效率。接口内部还集成了防倒插结构，水晶头插入时只有方向正确才能完全推入，可避免误插导致的内部弹片弯折损坏，同时弹片旁的导向斜面可引导水晶头顺滑插入，减少插拔时的卡顿感。在设计建模过程中，对导入的原始几何做了结构修复，补全了屏蔽壳的卡扣细节、指示灯的安装槽位、弹片的圆角特征，所有安装边界尺寸都匹配行业通用的RJ45接口安装规范，可直接用于整机设备的结构布局设计、PCB封装设计参考，也可用于装配干涉检查、模拟插拔受力分析等场景，帮助结构工程师在设计阶段就完成接口的匹配校验，减少后期打样的改模次数。
