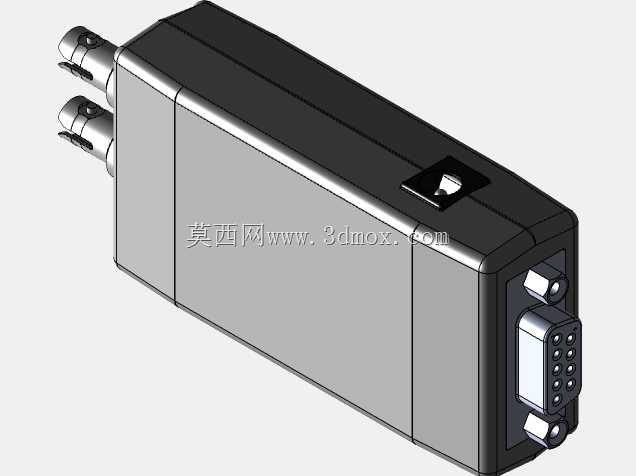

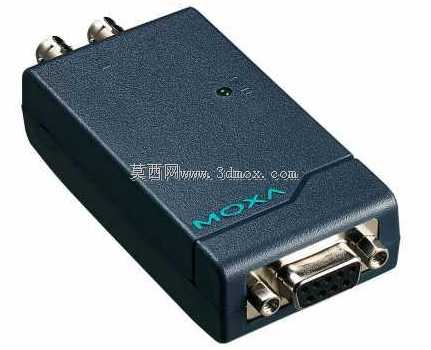

RS-232转光纤串口转换器外观结构

在工业现场通讯组网、老旧串口设备升级改造场景中，这类光电转换设备是打通电信号与光信号传输链路的核心衔接部件，不少厂区的串口仪表、工控机、老式PLC串口通讯端口，在需要长距离抗干扰传输时，都会搭配这类转换器完成信号介质转换。从实际使用需求出发，这款转换器采用端口供电设计，无需额外布置独立电源线路，直接从RS-232串口取电即可正常工作，省去了现场布设电源线的工序，也减少了电源适配器带来的故障点，很适合空间紧凑、布线条件受限的机柜内部安装场景。设备一端配置标准DB9孔型串口接口，可直接对接常规RS-232公头串口线缆，接口两侧预留固定螺丝柱，安装时可通过螺丝将串口接头锁紧，避免现场振动导致接头松脱、通讯中断；另一端配置双光纤接口，支持光纤链路的收发对接，可实现RS-232信号到光信号的双向转换，有效规避长距离铜线传输时的电磁干扰、地环干扰问题，大幅延长串口通讯的有效传输距离。从结构设计角度看，整体采用紧凑的长方体塑壳封装，外壳做磨砂防滑处理，边角做圆弧过渡，既可以避免安装时剐蹭操作人员手部，也能减少外壳磕碰开裂的风险；壳体表面设置状态指示灯，可直观反馈电源、信号收发的工作状态，运维人员巡检时无需额外检测工具，通过指示灯就能快速判断设备运行状态。外形尺寸适配标准机柜内的零散安装空间，既可以通过附带的卡扣固定在DIN导轨上，也可以直接放置在机柜层板上，安装边界灵活，不需要预留过大的操作空间，光纤接口与串口接口分置设备两端，布线时线缆可从两个方向分别引出，不会出现线缆弯折挤压、接口互相遮挡的问题。建模时还原了壳体表面的品牌标识、接口的金属插针细节、固定螺丝柱的螺纹结构，以及壳体上的指示灯开孔位置，结构尺寸完全匹配实物的装配公差，可用于工业通讯系统的装配仿真、机柜布线可视化演示、设备选型阶段的空间适配校验，帮助设计人员提前预判安装干涉问题，优化现场布线方案。
