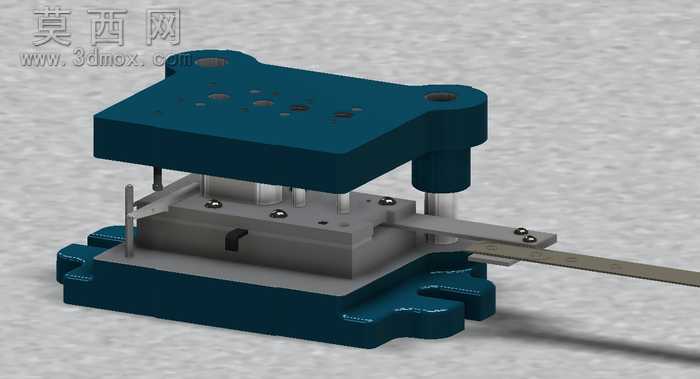

冲压加工用简易级进模结构模型

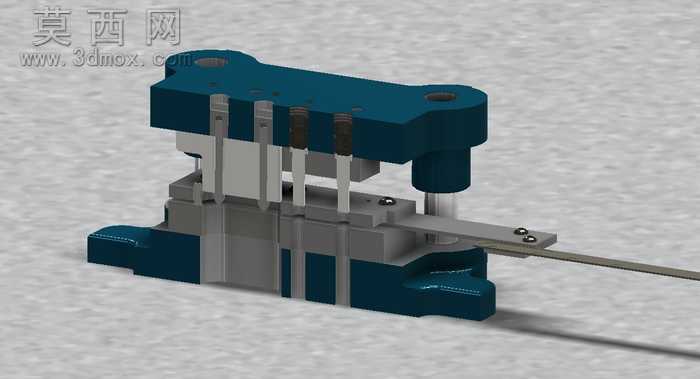

本模型为冲压加工场景使用的简易级进模三维结构，建模过程依托三维设计软件完成，整体还原了级进模实际生产中的装配形态与工作逻辑。模型构建阶段严格遵循冲压模具的常规设计规范，对上下模座、凸模组件、凹模镶块、导柱导套定位结构、条料送进轨道等核心部件逐一进行参数化建模，各零件间的装配约束完全匹配实际模具的装配要求，可清晰呈现级进模连续冲压作业时各部件的配合关系。渲染环节针对不同部件的材质特性做了区分设置：上下模座采用铸铁材质的哑光深色调表现，还原模座铸件的厚重质感；凸模、凹模等工作零件采用合金工具钢的金属亮面质感，体现刃口零件的加工精度与硬度特性；导柱导套等导向部件做了光滑金属表面的光影处理，突出导向结构的高精度配合属性；送进的条料采用普通冷轧钢板的材质表现，还原冲压原材料的真实视觉效果。模型结构设计上，完整呈现了级进模的多工位排布逻辑，条料沿送料方向依次经过各冲压工位，可直观展示连续冲压过程中坯料的逐步成型过程，各工位凸模的安装位置、卸料板的压料结构、下模的定位组件都做了细致还原，没有省略核心的功能结构。设计思路上，这款简易级进模偏向入门级教学演示用途，没有设置过于复杂的多工位弯曲、拉深结构，以基础的冲裁工位为主，结构简洁明了，能够帮助初学者快速理解级进模的基本工作原理、各部件的功能作用以及连续冲压的送料逻辑，模型的各零件可单独拆分查看，方便理解模具的装配顺序与零件间的配合公差要求，整体建模比例协调，结构无干涉错误，渲染效果真实自然，可作为冲压模具教学、结构认知的参考素材使用。
