垫片生产用复合冲压模具SolidWorks设计

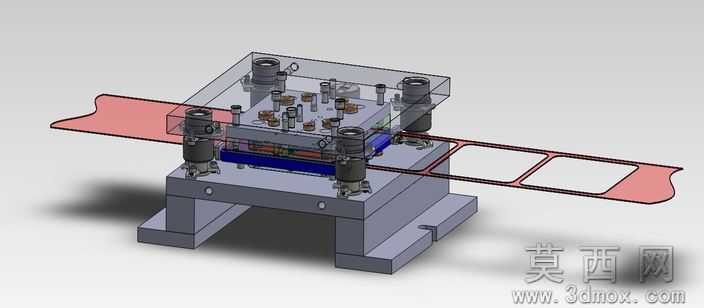

本模型为垫片量产专用的复合冲压模具，建模全程在SolidWorks2011环境中完成，采用自底向上的装配建模流程：首先完成凸模、凹模、导柱导套、模座、卸料弹簧、定位销等单个零件的参数化建模，每个零件的尺寸均依据垫片冲压工艺的冲裁间隙、料厚参数进行精准设定，确保零件间的装配公差符合冲压模具设计规范；完成零件建模后按照模具装配逻辑添加重合、同轴、间隙配合等装配约束，还原模具实际组装状态，同时对条料送进路径进行运动仿真验证，排查送料过程中的干涉问题。参数设计层面，模具针对垫片的外形尺寸、内孔冲裁需求匹配对应刃口尺寸，导柱导套选用标准模架规格，弹簧参数依据卸料力计算结果选定，模座厚度根据冲压设备的闭合高度要求调整，条料步距与定位销位置经过排样优化，最大化提升材料利用率。渲染材质部分，模型对上下模座赋予铸铁哑光金属材质，凸凹模刃口赋予淬火高速钢亮面金属材质，导柱导套添加镀铬金属反光效果，待冲压条料赋予红色薄钢板材质，弹簧、紧固件分别赋予弹簧钢、镀锌件材质，透明化处理上模座部分结构以展示内部装配关系，渲染效果清晰直观展现模具内外结构。结构原理上，该复合模整合了落料、冲孔工序，压力机滑块下行时，上模随之下压，卸料板先压紧条料，随后凸凹模配合完成垫片外形落料与内孔冲孔的一次成型，滑块回程时卸料弹簧带动卸料板将条料从凸模上卸下，成品垫片从下模漏料孔排出，配合连续送料机构可实现垫片的高效连续冲压，复合模结构相比单工序模减少了工序周转，大幅提升垫片的生产精度与效率。软件兼容方面，模型除原生SolidWorks2011格式外，还附带STL通用三维格式，可兼容UG、Pro/E、AutoCAD等主流机械设计软件，支持导入不同软件进行工程图导出、数控加工编程、模具CAE仿真分析等操作。研发教学应用层面，该模型可作为冲压模具课程的教学案例，帮助学习者理解复合模的结构组成、工作原理与装配逻辑，也可作为五金冲压企业的模具研发参考，针对同类型垫片产品的模具设计进行结构优化与参数调整，缩短模具研发周期，降低试模成本。
