8Pin2.54mm节距直插排母连接器结构

项目分类:3D模型 发布时间:2021-08-28 ID:252197
  • 8Pin2.54mm节距直插排母连接器结构
  • 8Pin2.54mm节距直插排母连接器结构
  • 8Pin2.54mm节距直插排母连接器结构
  • 8Pin2.54mm节距直插排母连接器结构

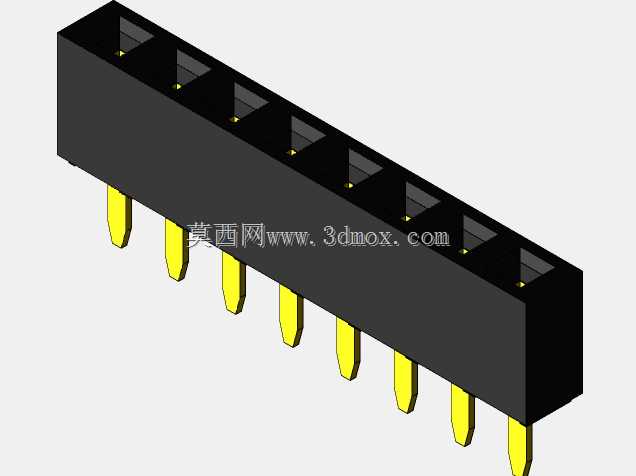

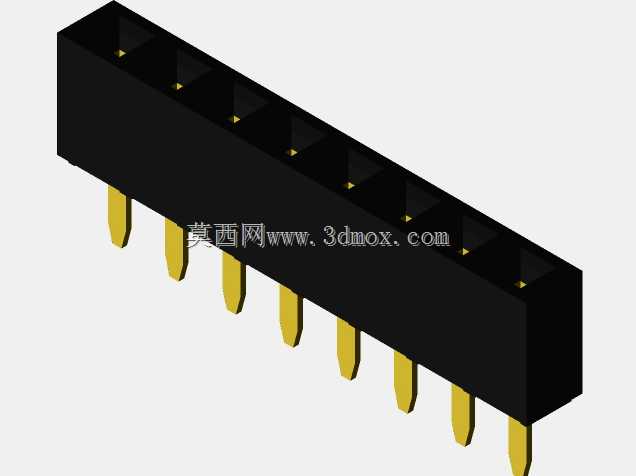

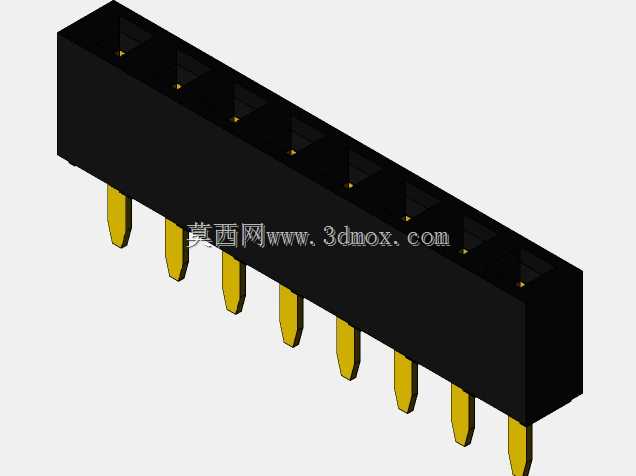

这款直插式排母连接器,是PCB板间互连场景里的常用基础元件,日常做工控板卡、消费电子主板、嵌入式开发板的板对板、线对板连接时,经常会用到这类接插件,它的插针端采用THT通孔焊接工艺,插脚穿过PCB板的对应过孔后在板背面完成波峰焊或手工焊接,相比贴片式接插件,通孔焊接的结构抗机械拉扯能力更强,在存在一定振动的工业设备内部连接场景下,连接可靠性更有保障。从结构设计来看,这款排母为8Pin单排布局,相邻触点的中心节距为2.54mm,这是电子接插件领域应用最广泛的标准节距尺寸,和同规格排针的尺寸完全匹配,互换性极强,选型时不需要额外做适配性校核。整体外形长度方向对应8个触点的排布总长度为20.82mm,本体宽度为2.5mm,整体安装高度为5mm,属于矮型直插排母,适合对板间堆叠高度有严格限制的紧凑设备内部使用。本体采用黑色绝缘工程塑料注塑成型,材料具备足够的耐焊接高温特性,过波峰焊时不会出现本体融化、触点移位的问题,内部的接触端子采用镀金铜合金材质,接触电阻低,耐插拔次数满足常规设备的使用周期要求,端子的插合端采用收口设计,和对应排针插合时能保持足够的接触正压力,避免出现接触不良、信号传输中断的问题。设计建模时,需要严格控制每个触点安装槽的位置度公差,相邻槽位的中心距偏差不能超过0.05mm,否则焊接到PCB板上后会出现和排针对插错位、无法顺利插合的问题;插脚的位置度同样需要严格管控,每个插脚的中心要和PCB过孔的中心对齐,偏差过大会导致插装时无法顺利穿过过孔,影响生产组装效率。本体的绝缘壁厚设计也经过考量,既保证相邻触点之间的绝缘耐压满足常规低压信号传输的要求,又不会让本体宽度过大占用过多PCB板面空间,在紧凑的板卡布局里能有效节省安装空间。这类排母除了常规的信号传输用途,部分场景下也可以作为小电流的供电连接触点使用,只要载流在端子的额定范围内即可,适用场景覆盖工业控制、消费电子、通信设备、仪器仪表等多个领域的板卡互连需求。建模时还原了插脚的倒角结构,方便插装时顺利穿过PCB过孔,本体上的定位结构也做了准确还原,能为结构设计人员做板卡堆叠干涉检查、安装空间校核提供准确的三维参考,避免设计阶段出现空间预留不足、和周边元件干涉的问题。
