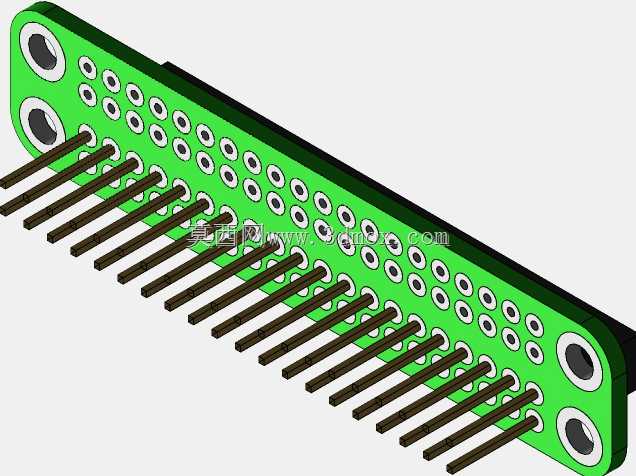

覆盆子皮2x20外螺纹插针GPIO转接板

在嵌入式开发与小型智能硬件的原型搭建场景中，GPIO接口的扩展连接是硬件调试、外设挂载环节绕不开的基础需求，这款适配覆盆子皮的GPIO转接结构，正是针对板载排针直连易松动、外接导线杂乱、多外设并行接线干扰等实际工程痛点设计的连接部件。从结构设计逻辑来看，转接板本体采用玻纤基材的绿色阻焊层板体，板体边缘预留四个带金属衬套的安装孔，可配合M2规格的紧固件直接固定在覆盆子皮主板对应的安装位上，安装孔位的同轴度公差控制在0.1mm以内，避免安装时出现板体翘曲、插针错位顶弯的问题。板体上集成的2x20排针采用直插式长针结构，插针表面做镀锡抗氧化处理，每根插针的导通电阻控制在20毫欧以内，可稳定承载3A以内的持续电流，满足多数传感器、执行器的供电与信号传输需求；插针外端预留的外螺纹结构，可配合配套的锁紧螺母固定外接接线端子或者扩展排线，解决传统排针插接后受震动易松脱的问题，在移动机器人、户外监测终端这类存在持续震动的应用场景中，能大幅降低连接故障的概率。转接板整体高度控制在8.4mm，安装后不会与覆盆子皮主板上的USB、HDMI等侧出接口产生空间干涉，板体上的焊盘做了加大处理，插针与板体的焊接拉力可达到15N以上，避免反复插拔导致焊盘脱落。在实际使用中，这款转接板可将覆盆子皮的40个GPIO引脚全部引出，每列引脚旁预留了丝印标识位，方便开发人员快速对应引脚定义，无需反复查阅引脚手册；排针的针间距严格遵循2.54mm的标准排针间距，可兼容市面上绝大多数的杜邦线、扩展模块、接线端子，无需额外定制转接配件。设计时特意将板体边缘做了圆角处理，避免安装调试时板边毛刺划伤操作人员或者损坏周边导线绝缘层，安装孔内的金属衬套可分散紧固件的压紧力，避免多次拆装后板体出现开裂变形。对于做嵌入式硬件开发、小型智能设备样机试制的结构工程师来说，这类转接部件的尺寸精度、连接可靠性直接影响整个样机的调试效率与运行稳定性，这款结构在设计时充分考虑了原型开发阶段反复拆装、多外设并行连接的使用需求，在有限的安装空间内兼顾了连接强度、引脚兼容性与安装便利性，既可以直接用于功能样机的搭建，也可以作为定制化扩展板的设计参考，帮助工程师快速完成接口扩展部分的结构验证，减少重复建模的工作量。
