十通道LoRaWAN网关带树莓派与德拉吉诺PG1301

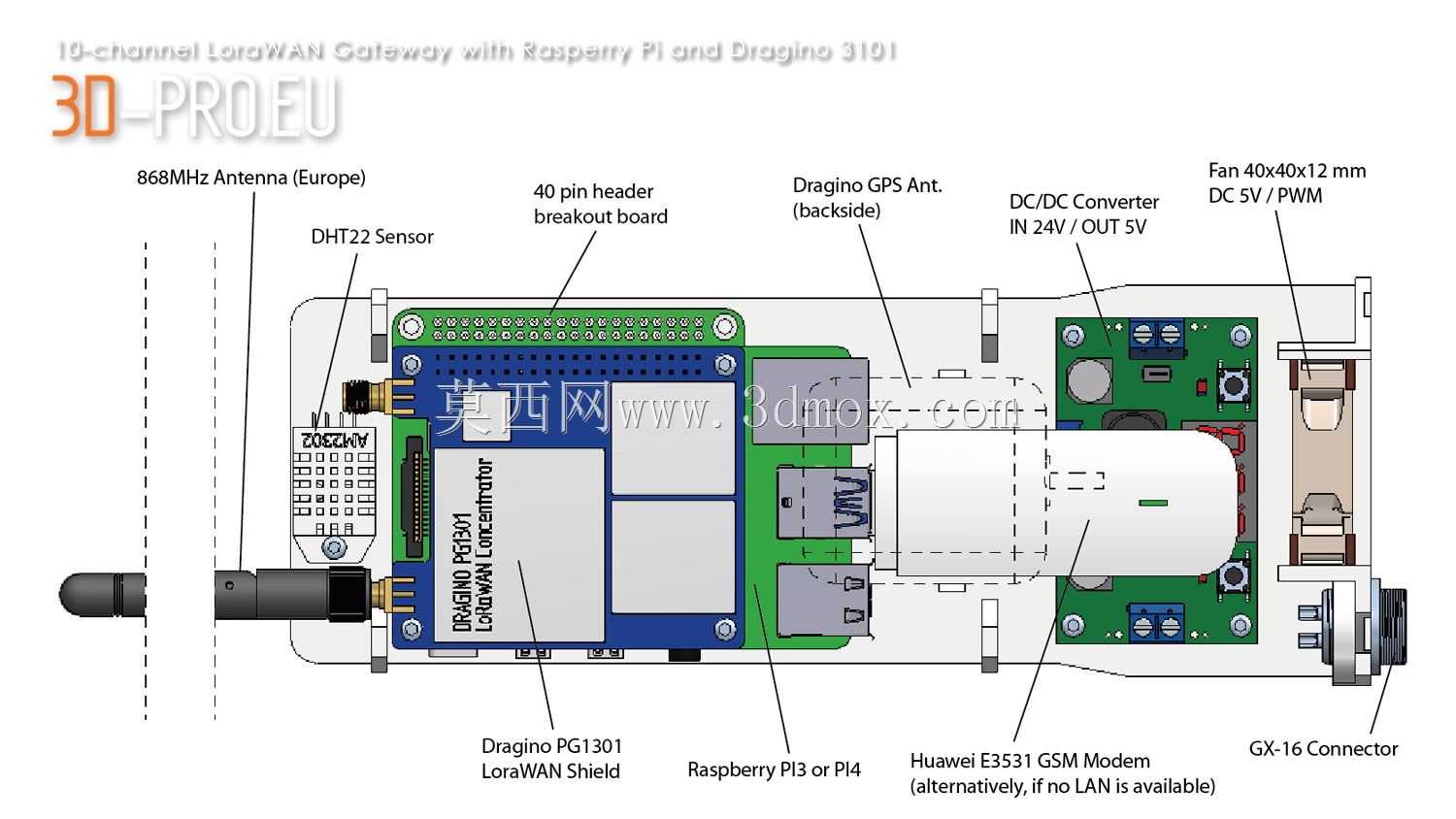

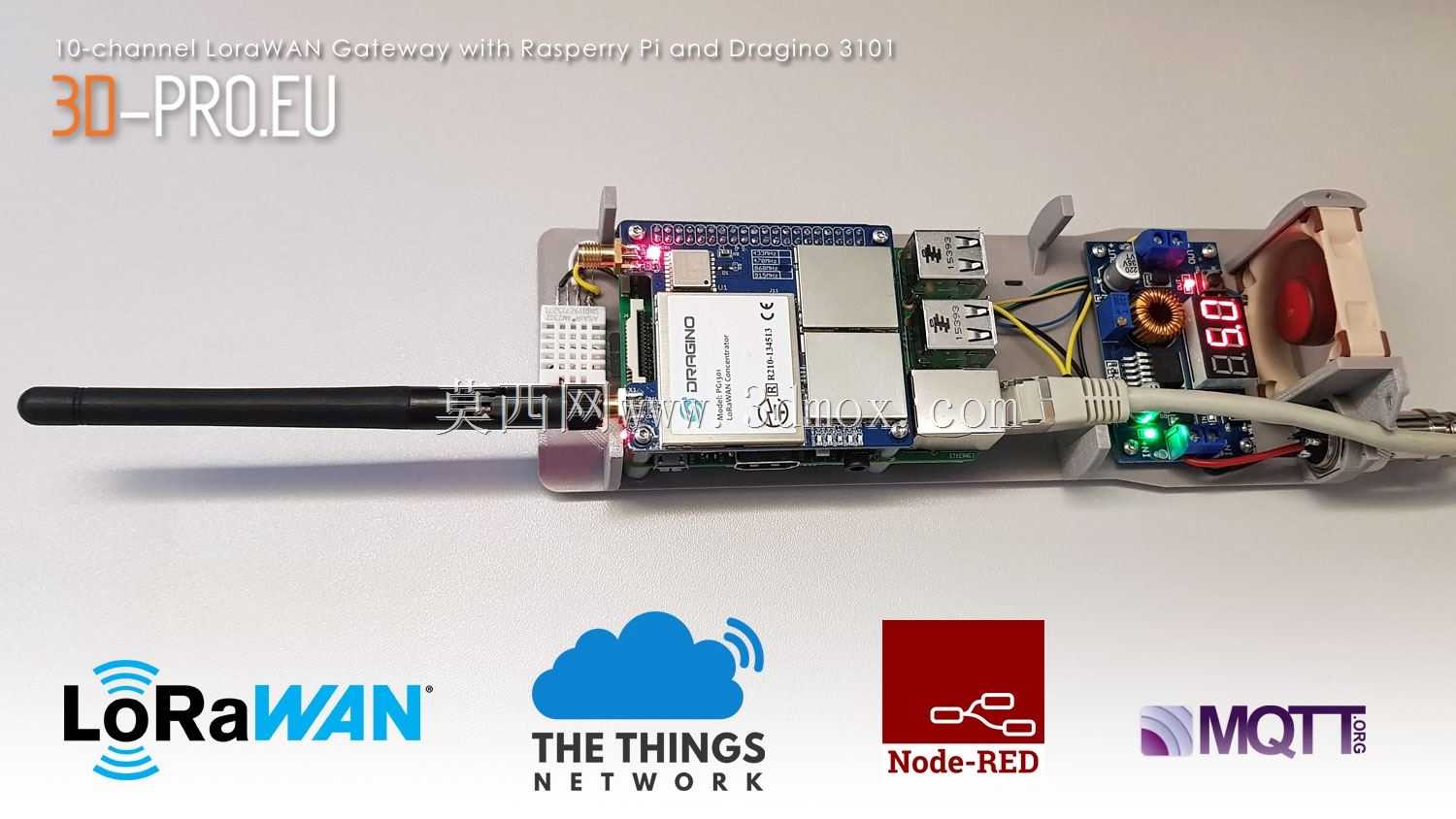

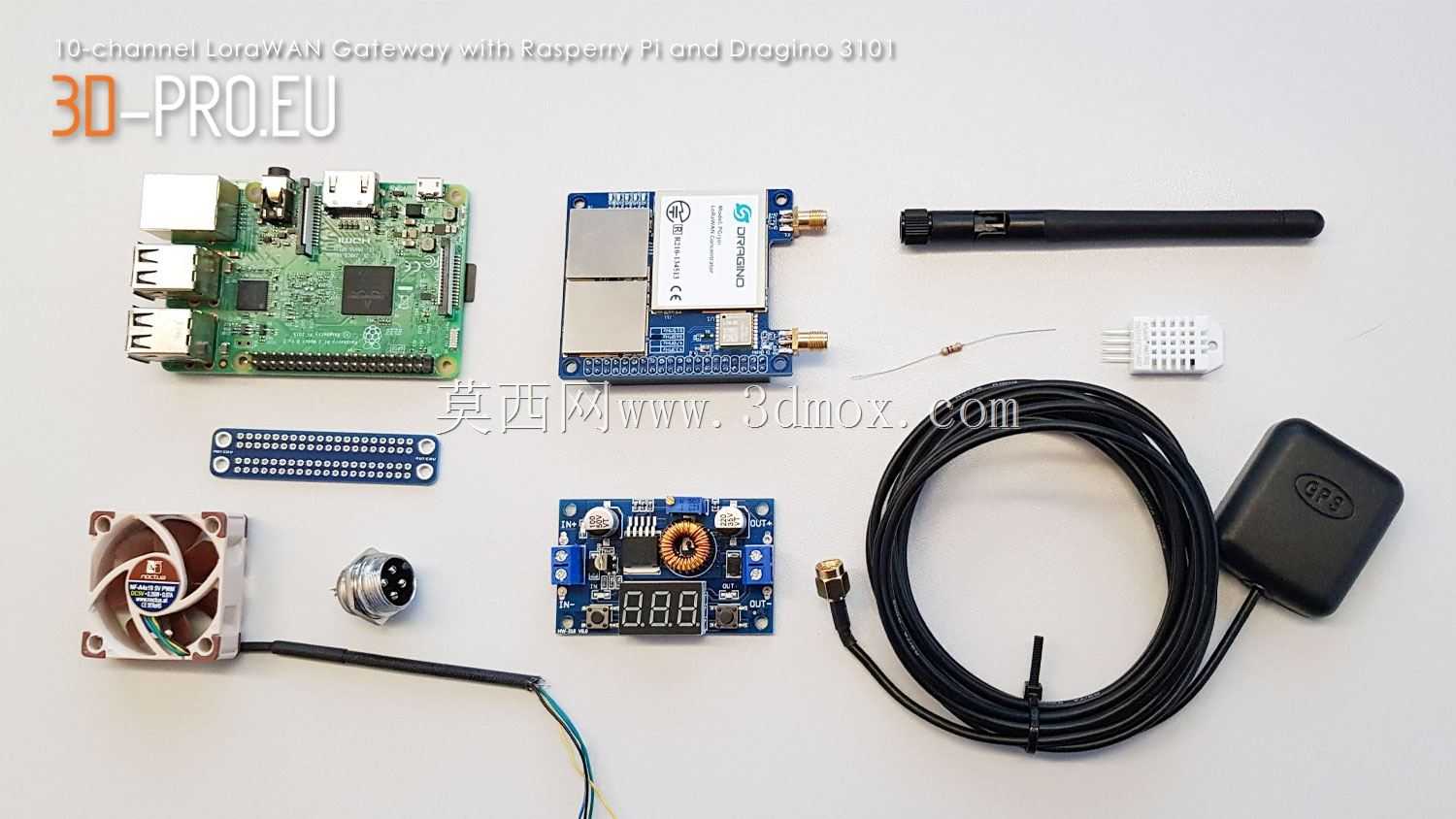

　　该LoRaWAN网关主要面向分散式低功耗物联网节点的广域接入场景，适配城郊、园区、农田等区域的传感数据采集传输需求，可对接符合LoRaWAN协议的各类环境监测、资产追踪、状态采集类终端节点，完成终端数据的汇聚转发，支撑物联网系统的边缘侧接入环节。设备核心采用树莓派作为主控计算单元，搭配德拉吉诺PG1301 LoRa集中板实现10通道并行信号收发，可同时处理多节点的上行数据上报与下行指令下发，板载状态显示模块可直观反馈设备运行、信号强度、网络连接状态，集成的通讯接口支持有线网络回传，可对接主流物联网云平台完成数据流转，适配MQTT、Node-RED等常用数据处理链路，降低二次开发的适配成本。

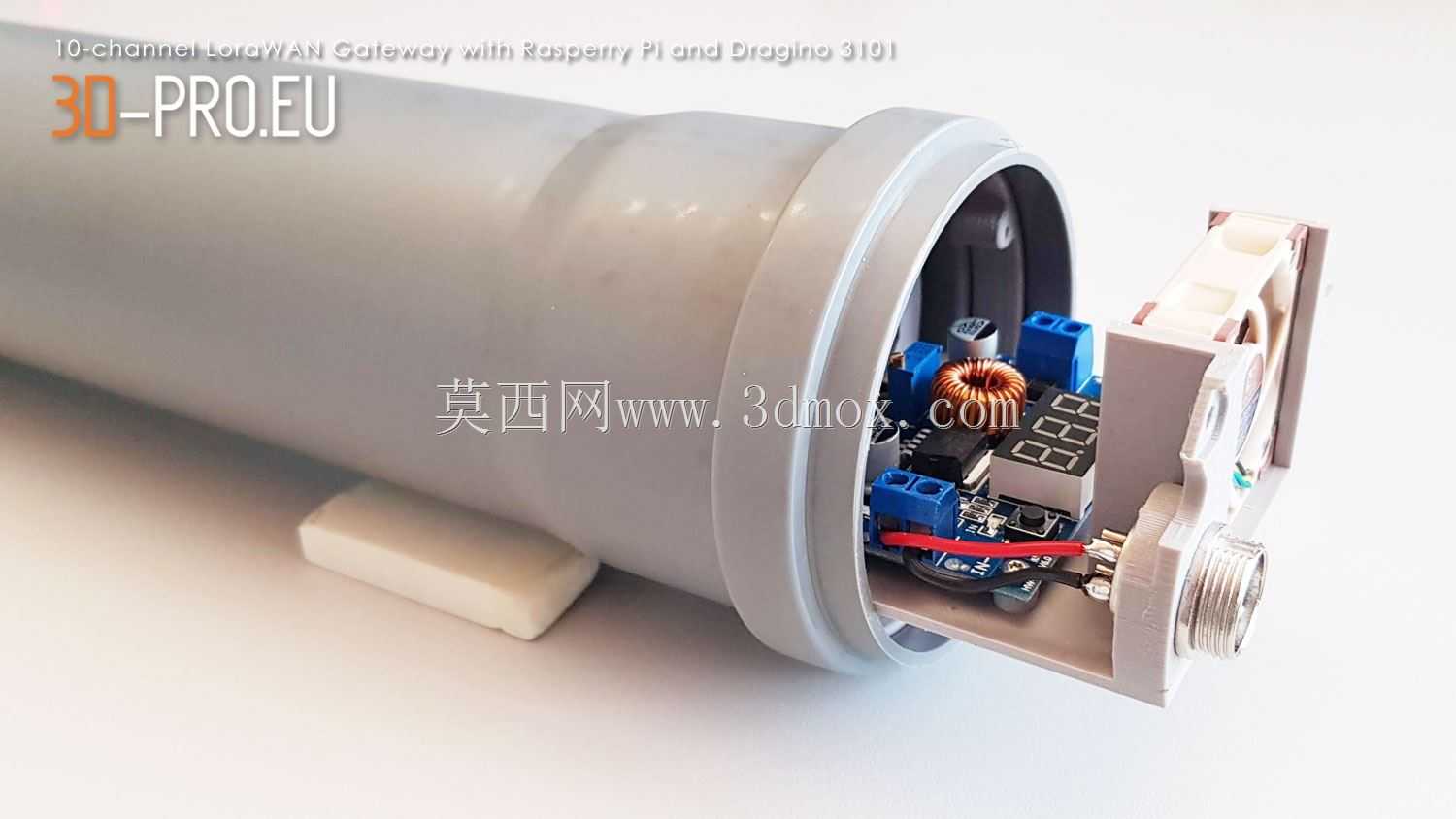

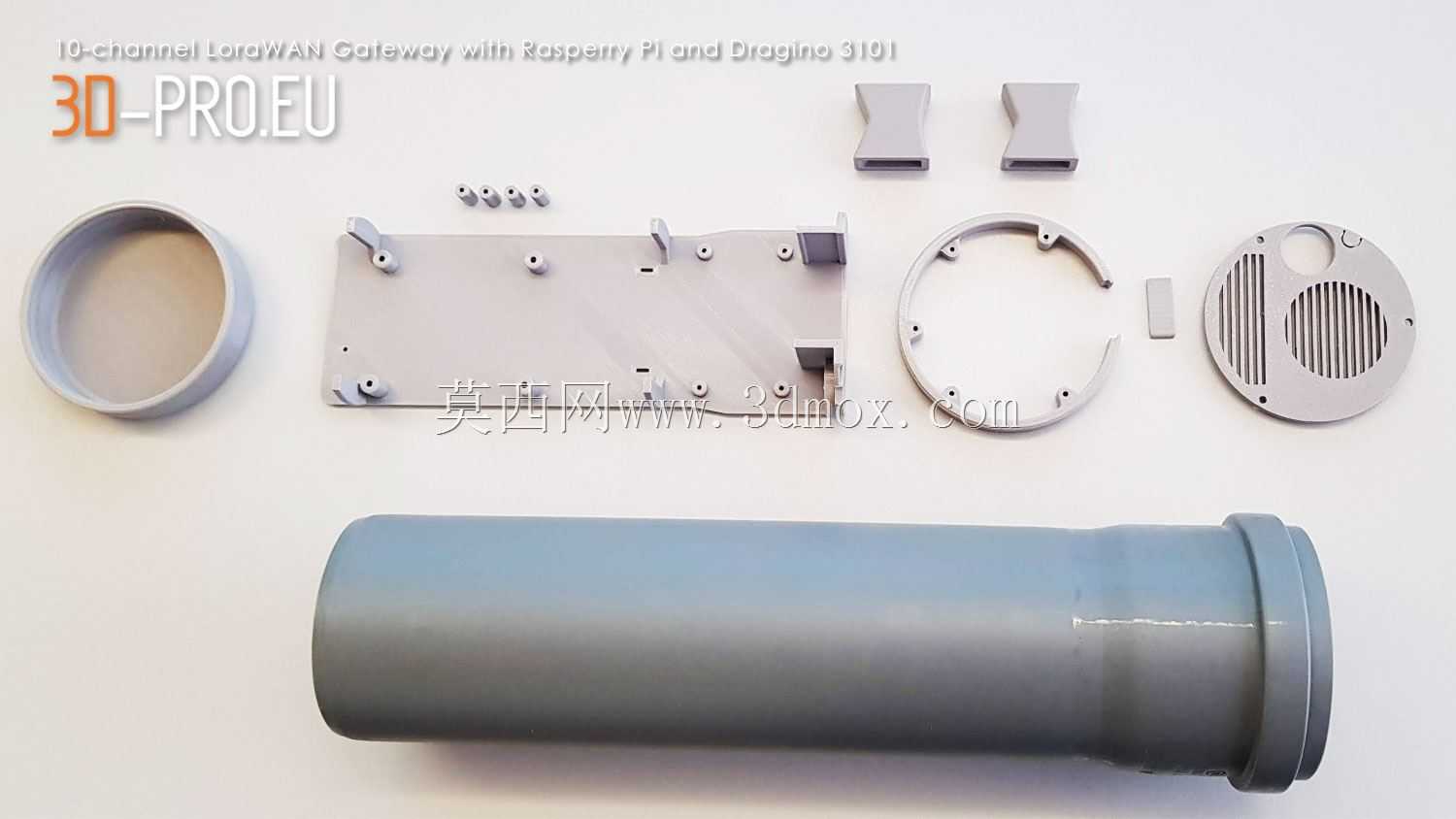

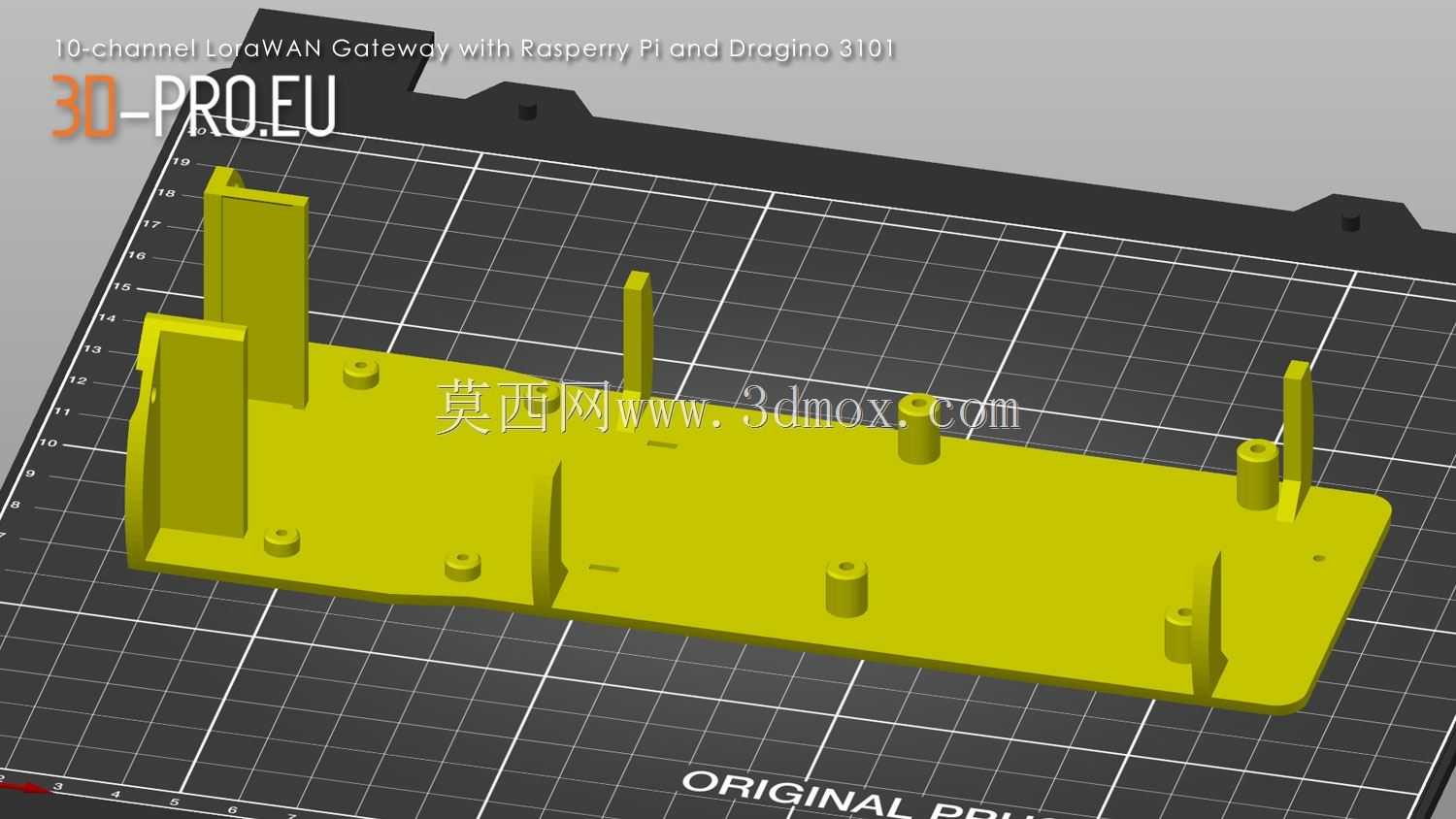

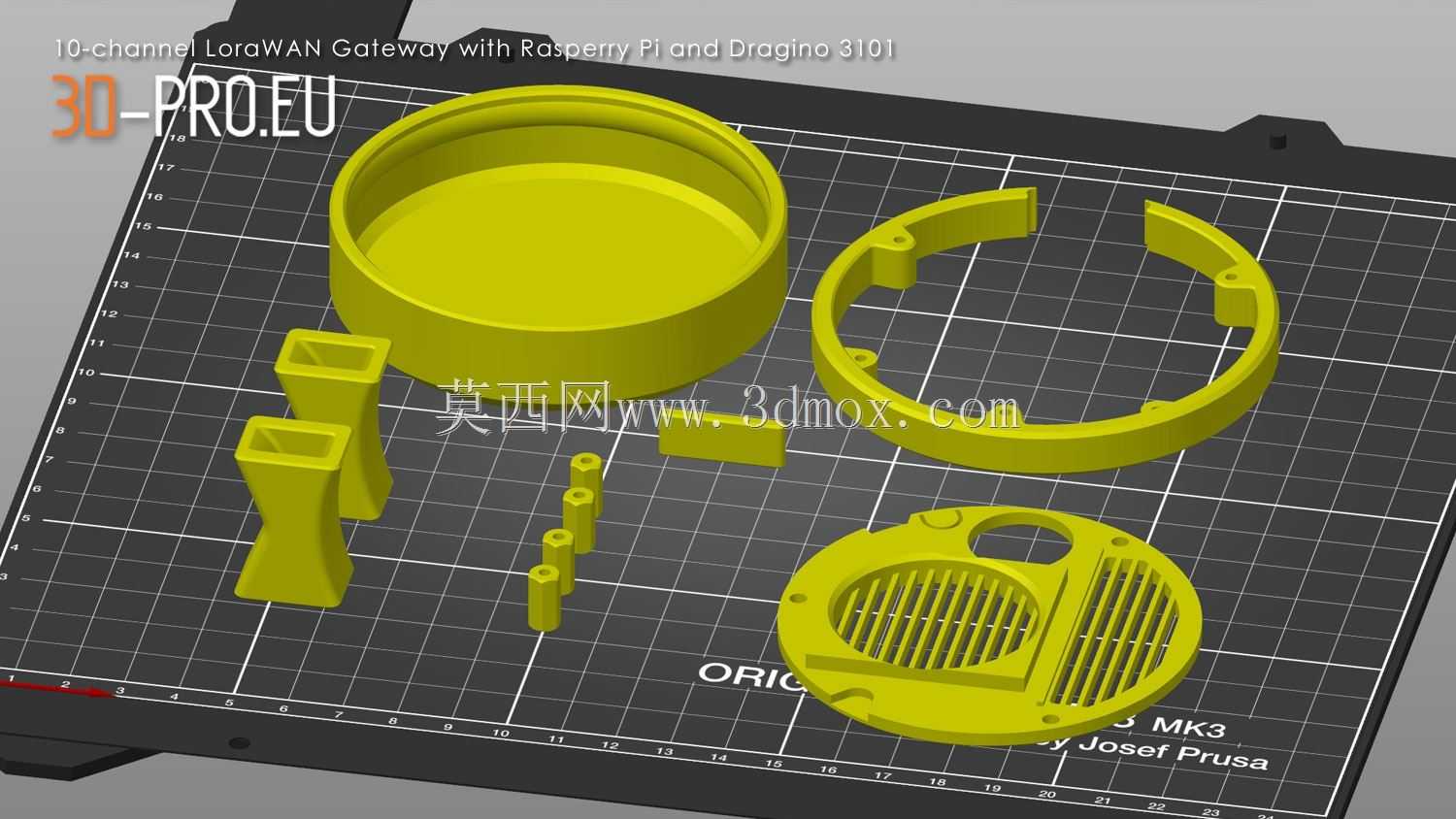

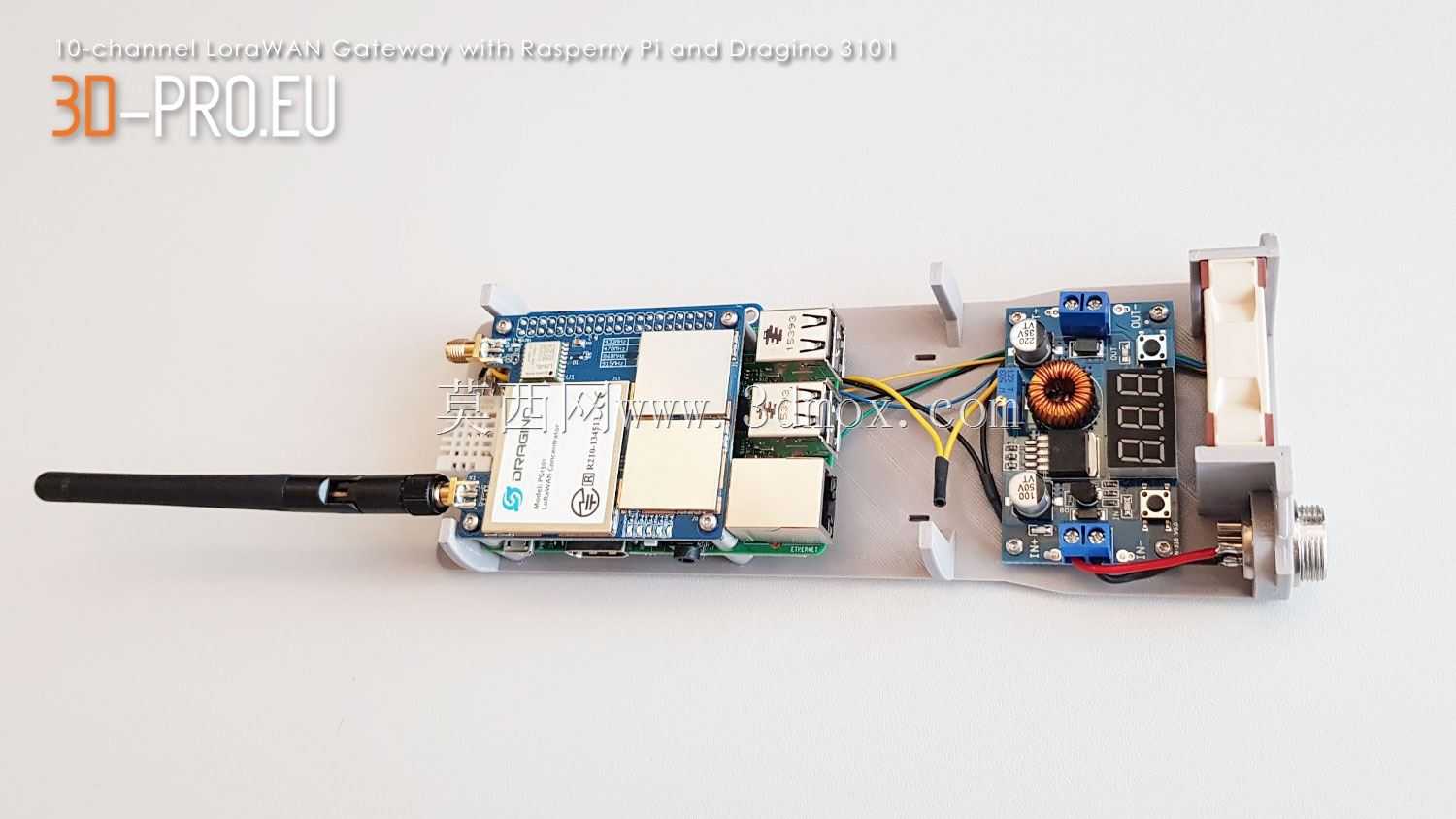

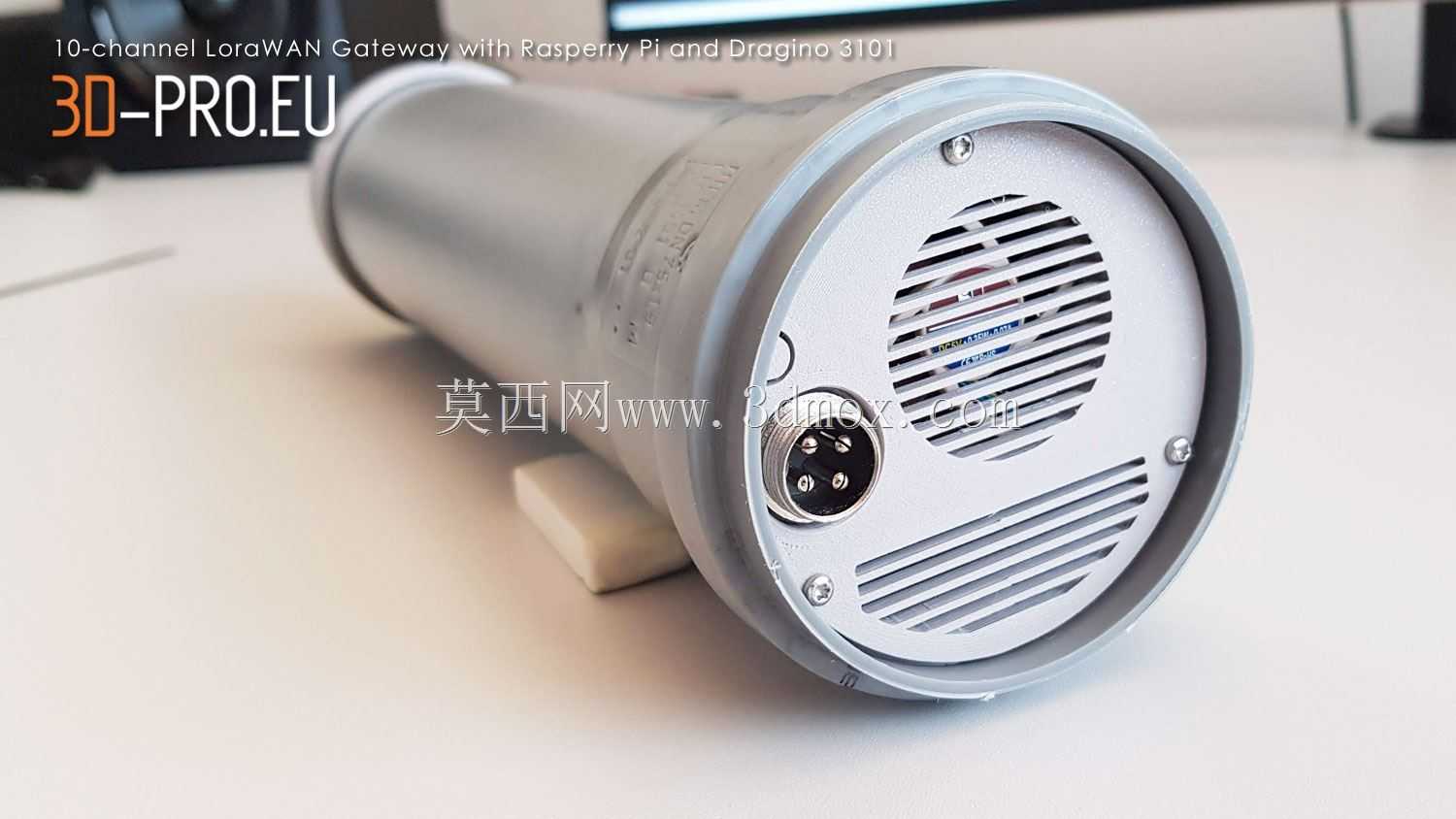

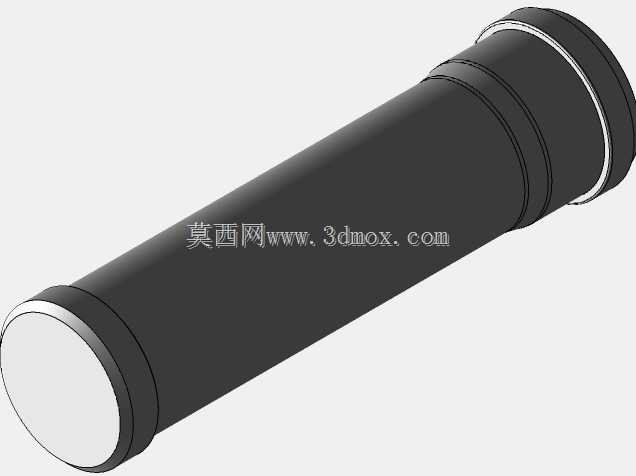

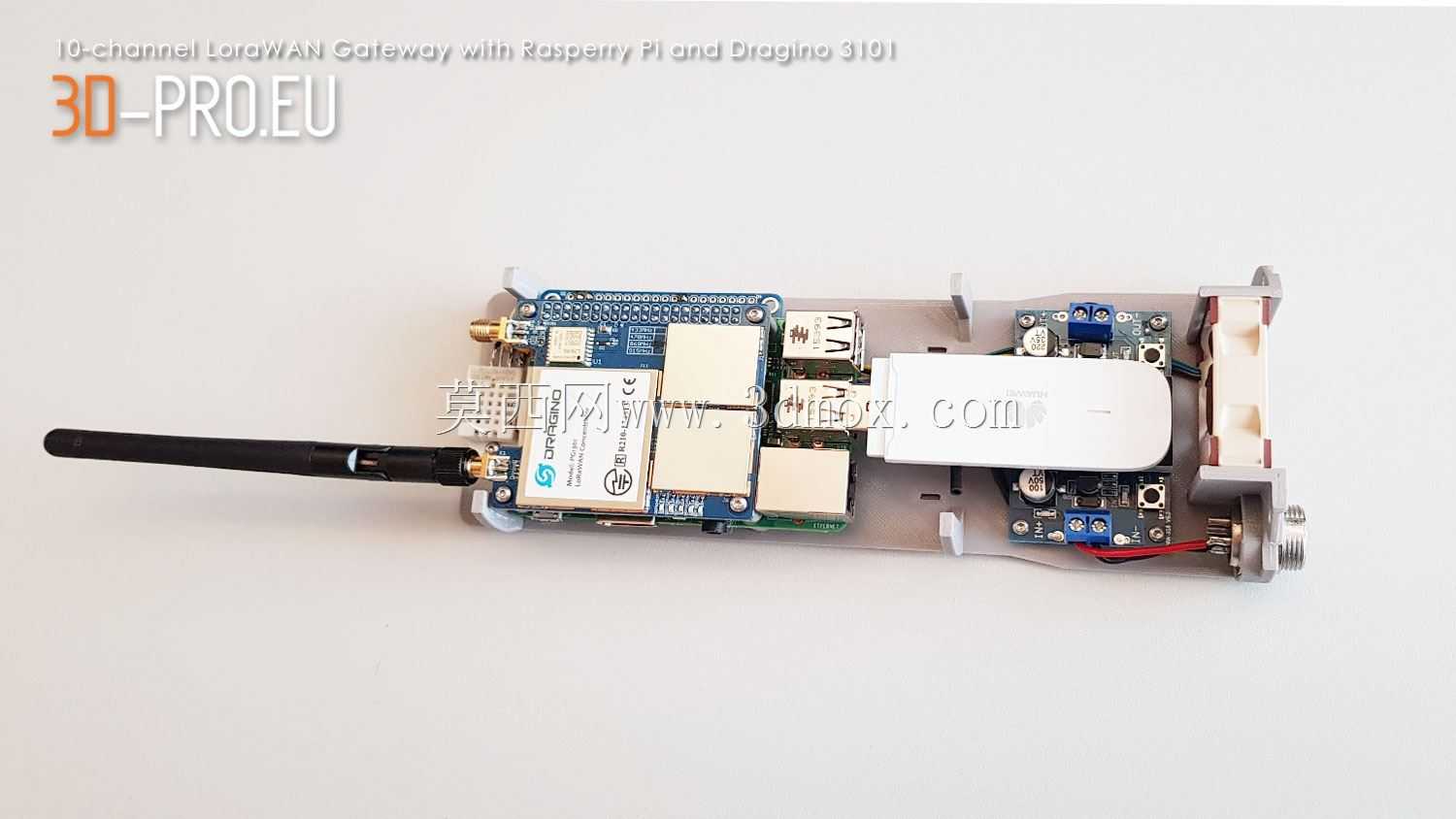

　　结构设计上采用75mm直径污水管作为防护外壳，适配户外杆装、墙面挂载等多种安装场景，外壳长度可根据搭配的天线规格灵活调整，常规配置下外壳长度取250mm即可满足内部元件排布与天线安装的空间需求，内部电路板通过3D打印的定制护罩完成定位，断接板从下方焊接至主控板，减少内部走线的冗余长度，降低信号干扰风险。组装环节优先完成核心板与集中板的模块化预装，通过安装环结构将预装完成的电子模组推入外壳内部完成锁定，无需额外密封件即可满足常规户外场景的防护需求，若采用有线网络回传，需在外壳对应通风格栅位置预留接口开口，避免线材弯折损坏。杆装场景下搭配简易钣金支架即可完成固定，整体组装仅需常规不锈钢电缆扎带完成线束整理与部件固定，无需特殊工装工具，

　　后期维护时可直接抽出内部电子模组完成检修，无需整体拆卸外壳固定结构。设计过程中优先考虑户外部署的可靠性与组装便捷性，所有3D打印结构件均做了安装导向设计，避免组装过程中出现卡滞，内部走线预留足够的弯折余量，适配不同批次元件的尺寸公差，天线安装位置做了避让设计，避免金属外壳对射频信号造成屏蔽，保证信号覆盖范围满足设计要求。
