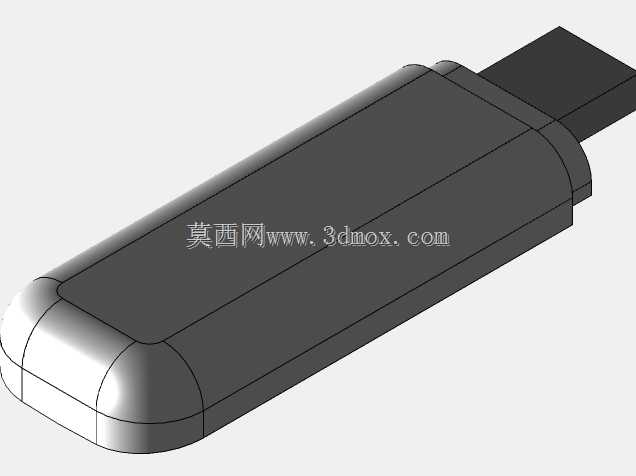

华为E3531 GSM无线数据终端外观结构

　　这款USB接口式GSM无线数据终端的结构设计，完全围绕便携移动上网的实际使用场景展开，日常使用中直接插入台式机、笔记本的标准USB接口即可完成硬件连接，无需额外布设电源线、信号线，适配办公差旅、临时组网、户外作业点位的数据传输需求，在工业现场的临时设备调试、外勤人员数据回传、无有线网络覆盖区域的设备联网场景中，这类直插式终端的部署效率远高于带外置天线、独立供电的同类通讯设备。

　　从结构设计逻辑来看，整体采用长条形圆角柱体的一体化外壳方案，外壳分上下两盖通过卡扣结构完成装配，没有外露的固定螺丝，既能够简化生产装配工序，也能避免日常插拔过程中缝隙积灰、边角磕碰掉漆的问题。前端的标准USB公头直接伸出壳体，没有额外的保护帽结构，插拔时的受力直接传递到壳体内部的PCB固定筋位，不会出现接口松脱、壳体开裂的问题；壳体尾部做了大弧度圆角过渡，插拔时手指握持的受力面贴合指腹弧度，反复插拔也不会出现硌手的情况，同时圆角结构也能避免设备放在包内携带时刮蹭其他数码产品的表面。

　　尺寸设计上严格匹配标准USB接口的安装边界，整体长度控制在普通U盘的尺寸区间，插入设备USB接口后，外露部分的长度不会干涉相邻接口的使用，哪怕是笔记本侧边排布紧密的USB接口，插入这款终端后也不会挡住旁边的接口接插鼠标、U盘等其他外设；壳体的宽度和厚度都控制在合理范围，外壳表面做了细微的磨砂纹理处理，既能够提升握持插拔时的摩擦力，也不容易残留指纹和划痕，长期使用外观保持度更好。

　　内部结构的排布上，PCB板沿着壳体长轴方向布置，GSM通讯模块、SIM卡卡槽、USB接口电路都集成在同一块PCB上，没有额外的转接排线，减少了内部连接的故障点；壳体内部设置了多道定位筋，刚好卡住PCB板的边缘，不需要额外打胶就能完成板件的固定，抗振动性能满足日常携带、车载使用的要求，不会因为日常移动的振动出现板件移位、接口接触不良的问题。SIM卡卡槽设置在壳体内部，装配时完成SIM卡的安装，日常使用不需要频繁开壳取卡，避免了卡槽进灰、卡托丢失的问题，针对需要频繁换卡的使用场景，也可以在壳体对应位置预留开槽，加装弹出式卡托结构，适配不同的使用需求。

　　外壳的壁厚设计均匀，采用常规的注塑工艺即可完成生产，壳体边缘的拔模角度设置合理，量产时脱模效率高，不容易出现缩水、飞边的注塑缺陷；上下盖的卡扣位置沿着壳体边缘均匀排布，扣合后缝隙均匀，配合端面的超声波焊接工艺，可以达到日常防泼溅的效果，少量的茶水溅到、雨天短时间淋到都不会影响内部电路的正常工作。USB接口的金属外壳和内部PCB的接地端直接连通，插入设备时能够直接完成接地屏蔽，减少GSM信号工作时对主机其他电路的电磁干扰，同时也能避免主机端的静电串入通讯模块造成器件损坏。

　　实际使用中，这类直插式无线数据终端不需要额外的安装支架，直接插在设备USB接口上即可工作，壳体内部预留了足够的散热空间，长时间连续工作时，外壳表面的温度控制在手持可接受的范围，不会因为积热导致通讯模块降速、工作不稳定。针对不同的外观定制需求，外壳表面可以做晒纹、喷油、丝印logo等处理，不需要修改内部的结构筋位，就能适配不同品牌、不同运营商的定制需求，结构的通用性很强。
