16串磷酸铁锂电池组主动均衡控制板

　　在储能电站、低速电动车、户用离网光伏储能、房车供电系统这类采用磷酸铁锂串联电池组的应用场景里，单体电芯的容量差、内阻差、自放电率差异是长期制约整组电池循环寿命的核心痛点，传统被动均衡方案依靠电阻泄放高电压单体的多余能量，不仅均衡电流小、发热量大，能量损耗也十分明显，无法适配大容量电芯组的压差修正需求，这款16串磷酸铁锂主动均衡板正是针对这类场景开发的压差修正硬件。

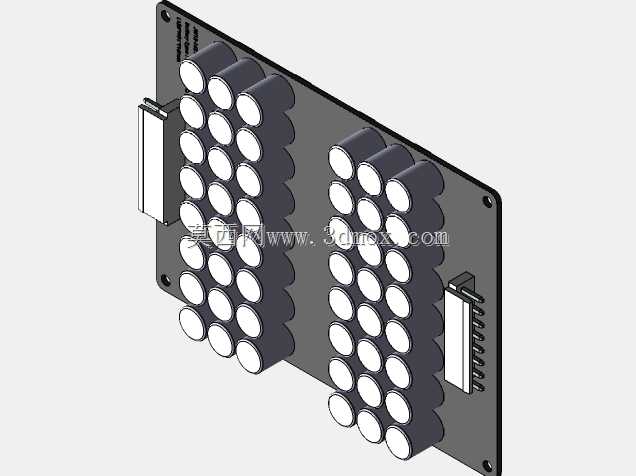

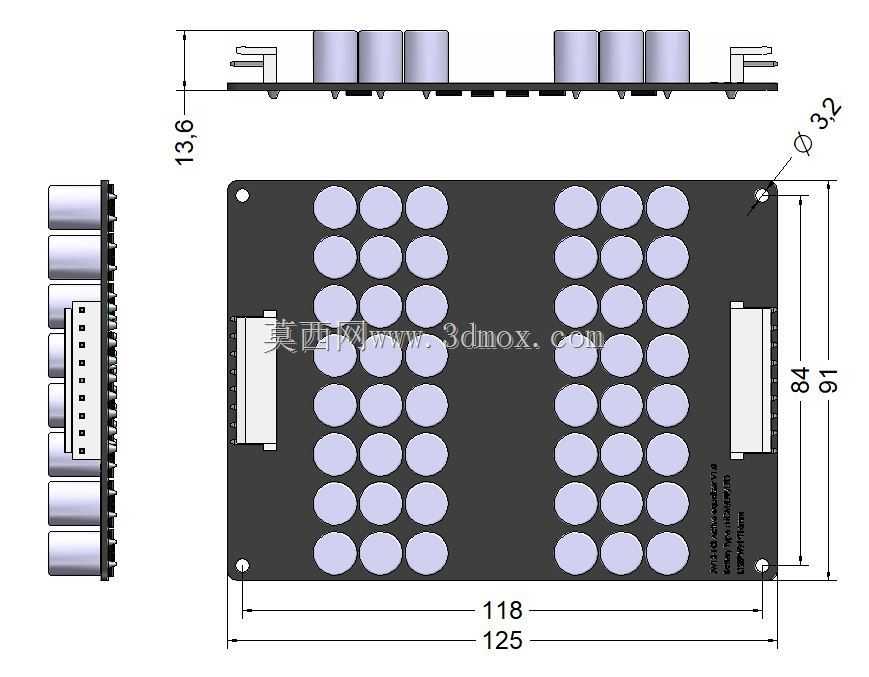

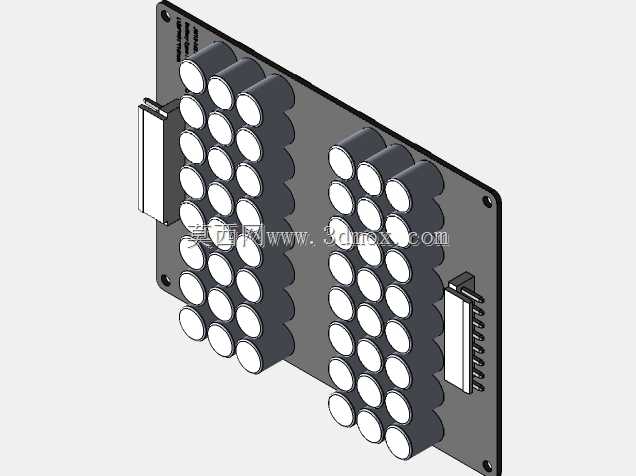

　　从结构设计来看，整块板采用FR-4玻纤环氧基板，板面布局充分考虑了大电流均衡回路的载流需求，功率回路走线做了加宽铺铜处理，均衡功率器件对应的板面位置预留了足够的散热空间，板上排布的多颗圆柱形元件是均衡回路的储能磁件，配合两侧的板对板连接接插件，可直接与对应串数的电池保护主板对接，无需额外飞线转接，降低组装过程中的接线错误概率。安装尺寸方面，板体主体长宽尺寸为118mm×84mm，包含两侧接插件的总长度为125mm，板上元件最高处距离板面的高度为13.6mm，板体两端预留的安装孔直径为3.2mm，可直接采用M3规格的螺丝配合绝缘柱完成固定，安装时需要注意板体与周边金属结构件预留至少2mm的绝缘间隙，避免高压串电引发短路风险。

　　功能实现上，这款主动均衡板采用能量转移式的均衡逻辑，可在电池组充放电全过程实时监测每一串电芯的端电压，当相邻或跨串电芯压差超过设定阈值时，自动启动均衡回路，将电压偏高单体的能量转移至电压偏低的单体，均衡过程无电阻发热损耗，均衡电流可覆盖大容量磷酸铁锂电池组的日常压差修正需求，有效避免因单体压差过大导致的整组充放电提前截止，大幅提升电池组的实际可用容量与循环使用寿命。设计过程中充分考虑了车载、户外储能场景的振动耐受需求，板上所有直插元件均做了焊盘加固处理，接插件选用带锁止结构的型号，避免车辆行驶或设备搬运过程中出现接插件松脱的问题，板面的丝印层清晰标注了每一串接线的对应序号，组装时可对照丝印完成线束连接，降低接线反接的风险。

　　实际选型适配时，需要注意这款均衡板适配的是标称3.2V的磷酸铁锂电芯，满充电压3.65V、放电截止电压2.5V的常规参数体系，不可直接适配三元锂、钛酸锂等其他化学体系的串联电池组，安装时需确保每一串的采样线接线牢固，避免虚接导致的采样异常触发均衡误动作，板体安装位置需避开电池组的发热核心区域，保证均衡工作时产生的少量热量可自然散出，避免长期高温环境下元件寿命衰减。从三维建模的角度来看，建模过程中需要重点还原板上接插件的插针位置、安装孔的精确坐标、板上最高元件的高度边界，避免在整箱电池PACK结构设计时出现元件干涉，尤其是板体上方的电容类元件高度，以及两侧接插件的插合方向，需要和实际硬件完全匹配，才能保证结构装配阶段的公差配合符合设计要求。
