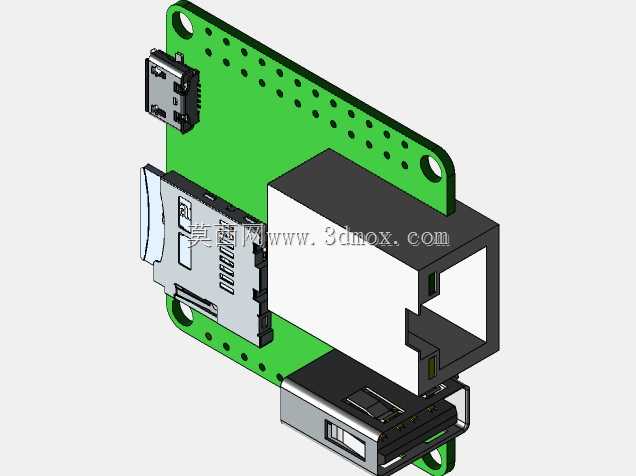

嵌入式物联网开发板结构三维设计

这款小型嵌入式开发板的结构设计，完全围绕物联网边缘节点的实际部署需求展开，在做结构建模时首先要考虑的就是狭小安装空间的适配问题，这类设备常被部署在工业机柜边角、智能设备内置舱、户外小型采集终端盒内，因此板载元件的布局、外接接口的朝向都经过了反复调整。从结构上看，板体采用带安装孔的PCB基板设计，四个角预留的固定孔位兼容常规M2螺丝安装，可直接固定在设备内壁或者定制的安装支架上，板体边缘的排针孔位做了防干涉倒角，避免外接排针时和周边结构件产生磕碰。板载集成的接口布局充分考虑了现场接线的便利性，以太网接口采用侧出设计，在设备内部布线时不会和上方的其他板卡产生空间冲突，USB接口、存储卡插槽的位置都预留了足够的插拔操作空间，哪怕是在紧凑的安装舱内，也能不用拆卸周边部件就完成存储卡更换、外设接线的操作。做这款板的结构建模时，特意将所有板载元件的外形公差控制在±0.1mm以内，不管是网口的金属屏蔽壳厚度、USB接口的插拔导向结构，还是PCB板的边缘走线避让空间，都完全匹配实际硬件的尺寸参数，方便开发者直接套用模型做外壳设计、安装支架适配。这类开发板常被用于小型物联网网关、数据采集节点、边缘计算终端的开发，搭配开源系统可以快速完成传感器数据采集、设备联网控制、本地数据预处理等功能，结构设计上没有多余的冗余结构，整体板型紧凑小巧，既可以作为独立模块嵌入到其他智能设备中，也可以搭配定制外壳作为独立的边缘网关使用。在建模过程中，特意还原了板载元件的实际装配关系，比如网口模块和PCB板的焊接固定位、接口金属壳的接地弹片结构、存储卡插槽的弹出机构空间预留，这些细节都能让结构工程师在做配套设计时，不用再反复核对实物尺寸，直接基于模型就能完成外壳开孔、安装位设计、内部走线空间规划等工作，大幅缩短配套结构的开发周期。考虑到这类开发板常被用于原型验证场景，模型中所有接口的位置尺寸都严格遵循通用硬件的接口规范，以太网接口的位置高度、USB接口的伸出长度、电源接口的插拔空间，都和量产硬件完全一致，不管是做3D打印的定制外壳，还是做工业级的设备内置安装结构，都能直接适配，不会出现安装干涉、接口对位不准的问题。
