德拉吉诺PG1301LoRaWAN网关集中器结构

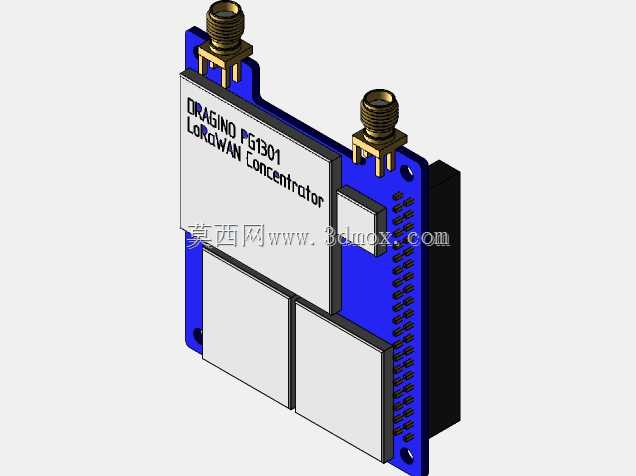

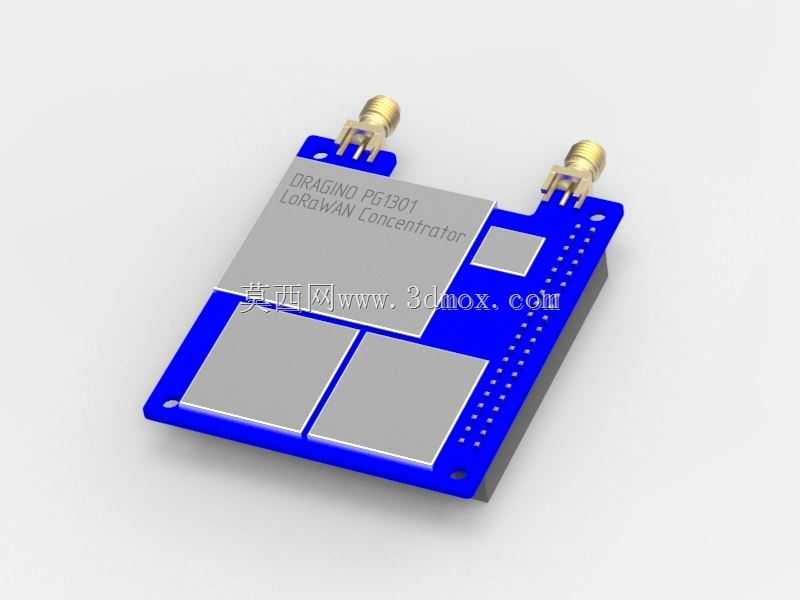

　　在工业物联网、智慧农业、园区能耗监测这类需要大范围低功耗无线数据采集的场景中，LoRaWAN网关的射频前端集中器是决定信号覆盖质量、节点接入容量的核心部件，德拉吉诺PG1301这类集中器板卡，常被集成进户外网关、室内采集基站中，负责完成LoRa射频信号的收发、调制解调以及和主控单元的数据交互。从结构设计来看，这块板卡采用标准的排针插接式安装方案，板侧预留的双排排针引脚完全匹配主流树莓派、嵌入式工控主板的扩展接口，不需要额外设计转接板就能完成硬件对接，能大幅缩短网关类产品的开发周期。板卡上的两个SMA射频同轴接头采用立式沉板加固设计，接头底部做了焊盘加宽处理，在户外使用场景下，即使反复拆装天线、遇到一定程度的外力拉扯，

　　也不会出现焊盘脱落、接头松动导致的信号衰减问题，接头位置的布局避开了板上的金属屏蔽罩，安装天线时不会出现结构干涉，常规的棒状天线、吸盘天线都能直接适配。板卡上的三个独立金属屏蔽腔分别对应射频收发链路、基带处理单元、电源管理模块，不同功能模块之间通过金属屏蔽罩做物理隔离，能有效避免板内高频信号的自干扰，同时也能降低外界电磁噪声对射频接收灵敏度的影响，在工业现场存在变频器、电机这类强电磁干扰源的环境下，依然能保持稳定的信号接收性能。安装边界方面，板卡整体采用长方型PCB布局，两个射频接头位于板卡短边侧，排针引脚沿长边侧排布，板角预留的两个金属安装孔可以配合铜柱将板卡固定在网关外壳内部，安装孔的位置避开了板上的走线与元器件，

　　固定时不会出现压件风险，板卡整体厚度控制在元器件最大高度范围内，屏蔽罩与接头的高度差经过匹配，安装后板卡顶面的元器件不会和网关外壳内壁发生剐蹭。在实际选型集成时，需要注意板卡的射频接头伸出长度，在设计网关外壳的天线开孔位置时，要预留足够的接头拧入空间，同时排针插接后要保证板卡和主控板之间的平行度，避免排针受力歪斜导致接触不良，电源部分的走线要和射频链路保持足够的安全间距，减少电源纹波对射频性能的影响。这类集中器板卡的结构设计充分考虑了嵌入式集成的便捷性，不管是做标准量产网关产品，还是做项目定制的采集基站，都能快速完成结构适配，不需要对板卡做二次修改就能满足多数场景的安装使用需求。
