直插式三位共阳红色数码显示管

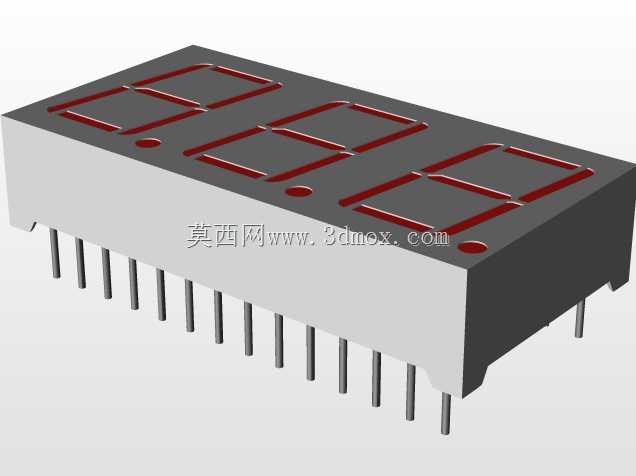

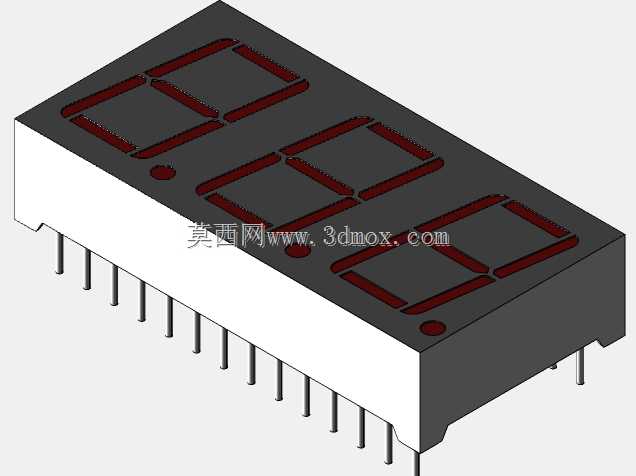

做小型测控装置面板布局的时候，这类三位直插LED数码管是选型表里的常客，不像段码液晶屏需要复杂的驱动时序，也不像点阵屏占用过多IO资源，在需要快速读取数值的工业现场、民用小家电控制板上，它的显示直观性是其他显示器件很难替代的。很多刚入行的结构工程师画PCB封装的时候容易忽略引脚间距的实际公差，这款数码管的引脚间距为2.54mm，刚好匹配标准万用板与常规PCB焊盘间距，不需要额外做异形焊盘适配，插装的时候引脚顺直度较好，过波峰焊的时候不容易出现连锡、歪脚的问题。从安装边界来看，这款器件本体长度37.6mm、宽度19mm、高度8.1mm，做面板开孔的时候要注意，显示面的遮光罩开口不能压到数码管表面的红色封装边缘，否则会出现边角段码漏光的问题，通常在面板和数码管显示面之间预留0.2mm的泡棉遮光层，既能抵消装配公差，也能避免外部光线干扰导致的显示对比度下降。设计这款三维模型的时候，没有刻意简化引脚的细节，每根直插引脚的长度、直径都按照实际物料的公差范围做了还原，甚至引脚根部的注塑封胶位置的微小凸起也做了保留，这样在做整机装配干涉检查的时候，不会因为模型简化导致后期实际装板时出现元件和壳体加强筋碰撞的问题。实际应用场景里，这类三位数码管常用来显示温度、压力、计数数值，比如小型温控器的当前温度显示、流水线计数器的产量统计、直流电源的电压电流数值显示，它的红色发光段在车间普通照明环境下的可视距离能达到3米以上，不需要额外加背光辅助。很多工程师做结构设计的时候容易忽略数码管的安装高度，这款器件的引脚伸出长度刚好适配1.6mm厚度的常规PCB，插装后焊接面的引脚余量控制在1mm左右，不会因为引脚过长碰到下方的走线或者壳体，也不会因为引脚过短导致焊接强度不足。另外模型里还原了数码管表面的小数点位置，三个显示位对应的小数点都在段码的右下角，和实际物料的段码排布完全一致，做驱动程序调试的时候可以直接对照模型确认段码对应引脚，不用反复对照实物 datasheet 核对位选顺序。在做面板布局的时候，这款数码管的安装孔位（如果是带固定柱的版本）中心距也和本体尺寸匹配，不过这款直插版本是靠引脚焊接固定，不需要额外打固定孔，适合空间紧凑的小型控制板使用，比如手持测温仪、小型充电机的面板显示部分，占用的PCB面积很小，同时能满足三位数值的显示需求，不会出现数值显示不全的问题。
