11针5mm间距蓝色接线端子连接器

这款11位贯通式接线端子，是低压电气柜、工业控制设备内部导线接续场景里的常用连接件，日常做电控柜布线、小型设备配电回路改造时经常会用到这类部件，相比焊接式导线连接，它不需要额外焊料与加热工具，现场布线、后期检修换线的效率能提升不少，也能避免虚焊、焊渣掉落引发的线路隐患。

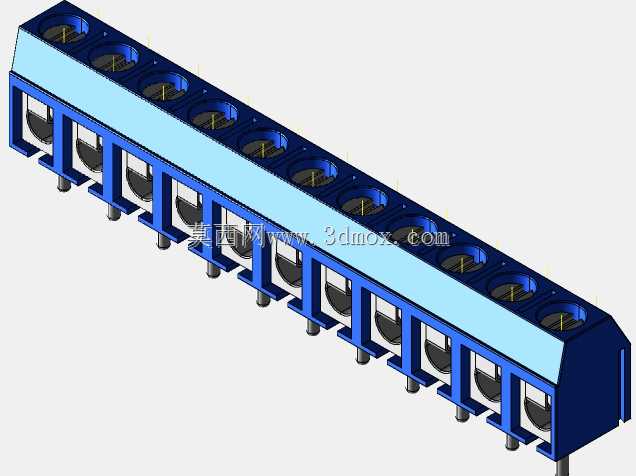

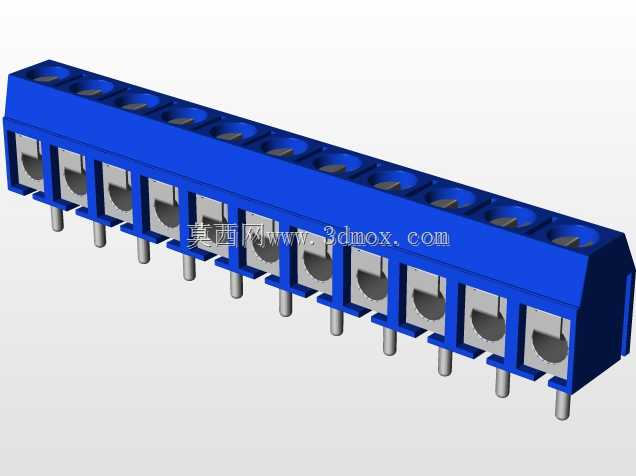

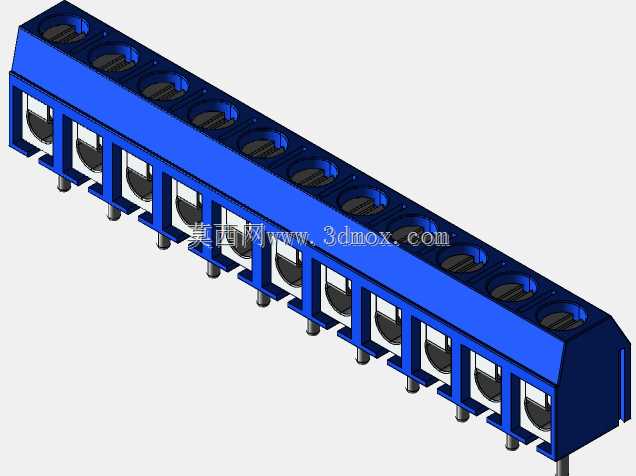

从结构设计来看，整体采用直插式THT焊接引脚，引脚间距严格控制在5mm，适配常规PCB板的焊盘孔位布局，插装后引脚与焊盘的接触面积足够，过波峰焊时不会出现偏移、虚接问题。端子上部的压线孔采用内凹六角导向结构，拧动顶部螺丝时，导线能顺着导向槽自然滑入压线位，不会出现线芯偏斜、被螺丝切削断股的问题，压线弹片采用带防滑齿的铜质基材，表面做镀镍处理，既能保证足够的压紧力，避免设备运行震动导致导线松脱，也能降低接触电阻，减少长期通电后的温升问题。

尺寸边界上，整体总长55mm，宽度7.6mm，安装后总高度10mm，在PCB板上占用的横向空间紧凑，多排并列布置时不会出现相邻端子干涉的问题，引脚伸出本体底部的长度控制在2.3mm，插装后穿过PCB板的剩余长度刚好满足焊锡浸润要求，不会因为引脚过长导致焊后剪脚工序额外增加工作量。本体采用蓝色阻燃PA66材质注塑成型，绝缘等级满足低压配电的耐压要求，相邻接线位之间设置了独立的绝缘隔筋，哪怕接线时线芯有少量外露，也不会出现极间飞弧、短路的问题。

实际选型使用时，这类端子单孔额定载流量可适配1.5平方及以下的多股铜芯导线，满足控制回路、小功率负载的接线需求，侧面的拼接卡槽结构支持多组端子拼接扩展位数，不需要额外定制不同位数的专用件，能灵活适配不同点位数量的接线需求，不管是做小批量设备样机试制，还是量产项目的BOM选型，都能减少物料种类，降低仓储与采购的管理成本。建模时对压线螺丝的行程、弹片的形变空间都做了精准还原，导入装配体时可以直接模拟实际接线后的空间占用，避免后期结构件与端子上部的压线操作空间出现干涉，也能提前核对PCB焊盘与安装孔的匹配度，减少打样后的改板次数。
