微匹配16P贴片式连接器结构设计

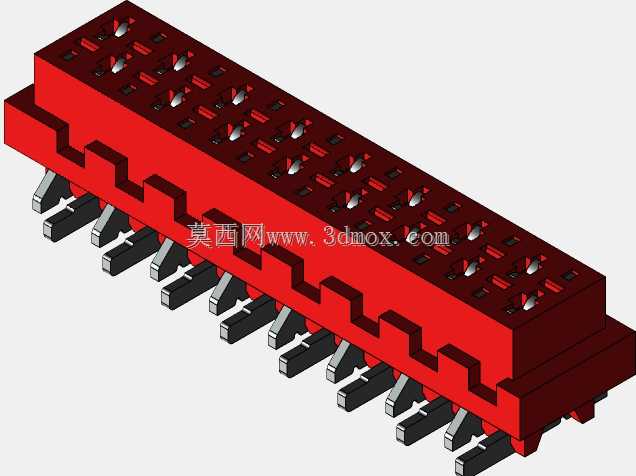

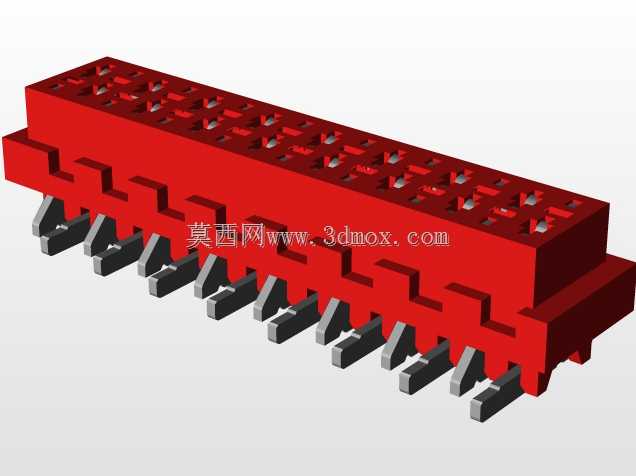

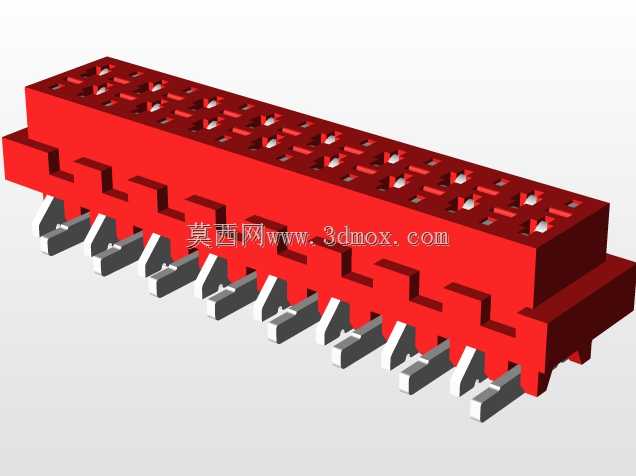

这款16针微匹配贴片连接器，主要面向高密度板载信号连接场景设计，常见于工业控制板卡、小型化通讯设备、嵌入式智能硬件的PCB板间信号传输环节，能够在紧凑的板上空间内完成多通道稳定信号对接，替代传统直插式连接器节省板上垂直空间，适配SMT回流焊生产工艺，匹配量产电子组装的流水线作业要求。从实际选型使用角度看，该款连接器采用1.27mm标准节距设计，整体外形长度控制在22.3mm，本体宽度5mm，装配后总高度5.25mm，安装边界完全适配常规0.8mm以上厚度的FR4印制板，贴片引脚的共面度公差控制在0.1mm以内，能够避免SMT焊接过程中出现虚焊、立碑等工艺缺陷，连接器本体侧边设计的阶梯状防呆结构，可在对接过程中防止插头反插损坏针脚，同时提升插接后的咬合强度，避免设备在受振动工况下出现连接松脱、信号瞬断的问题。设计建模过程中，优先考虑了贴片生产的工艺适配性，引脚的伸出长度、焊盘匹配宽度都参照IPC-SM-782表面贴装设计标准设定，塑胶本体的卡扣结构与金属端子的固定槽位做了干涉量优化，既保证端子装配后不会出现轴向窜动，又能控制塑胶件注塑生产时的脱模难度，红色绝缘本体采用耐高温LCP材质建模时预留了耐温形变余量，可承受260摄氏度峰值回流焊温度不会出现本体融损、端子偏移的问题。端子接触端采用镀金接触结构设计，建模时还原了接触弹片的弹性形变空间，保证插接后接触电阻稳定在毫欧级，适配差分信号、低压控制信号的传输要求，双排16针的引脚排布可同时传输8组差分信号或者16路IO控制信号，满足小型化智能设备的多信号传输需求，贴片引脚的弯折角度做了应力释放设计，可抵消PCB板受热形变产生的应力拉扯，避免长期使用后引脚断裂的问题。在实际设备装配场景中，该款连接器可直接通过标准SMT产线完成贴装，无需额外的波峰焊工序，能够有效降低整板组装的工艺成本，紧凑的外形尺寸可以让板卡布局更灵活，在便携式检测设备、小型工业传感模块、车载小型控制单元的板卡设计中都能适用，建模时还原的所有安装尺寸、插接配合尺寸都可直接用于PCB封装绘制、结构干涉校验，帮助结构设计人员在整机布局阶段快速完成连接器选型与空间预留，避免后期打样出现装配干涉、焊盘不匹配的问题。
