透明外壳USB公头转接头结构设计

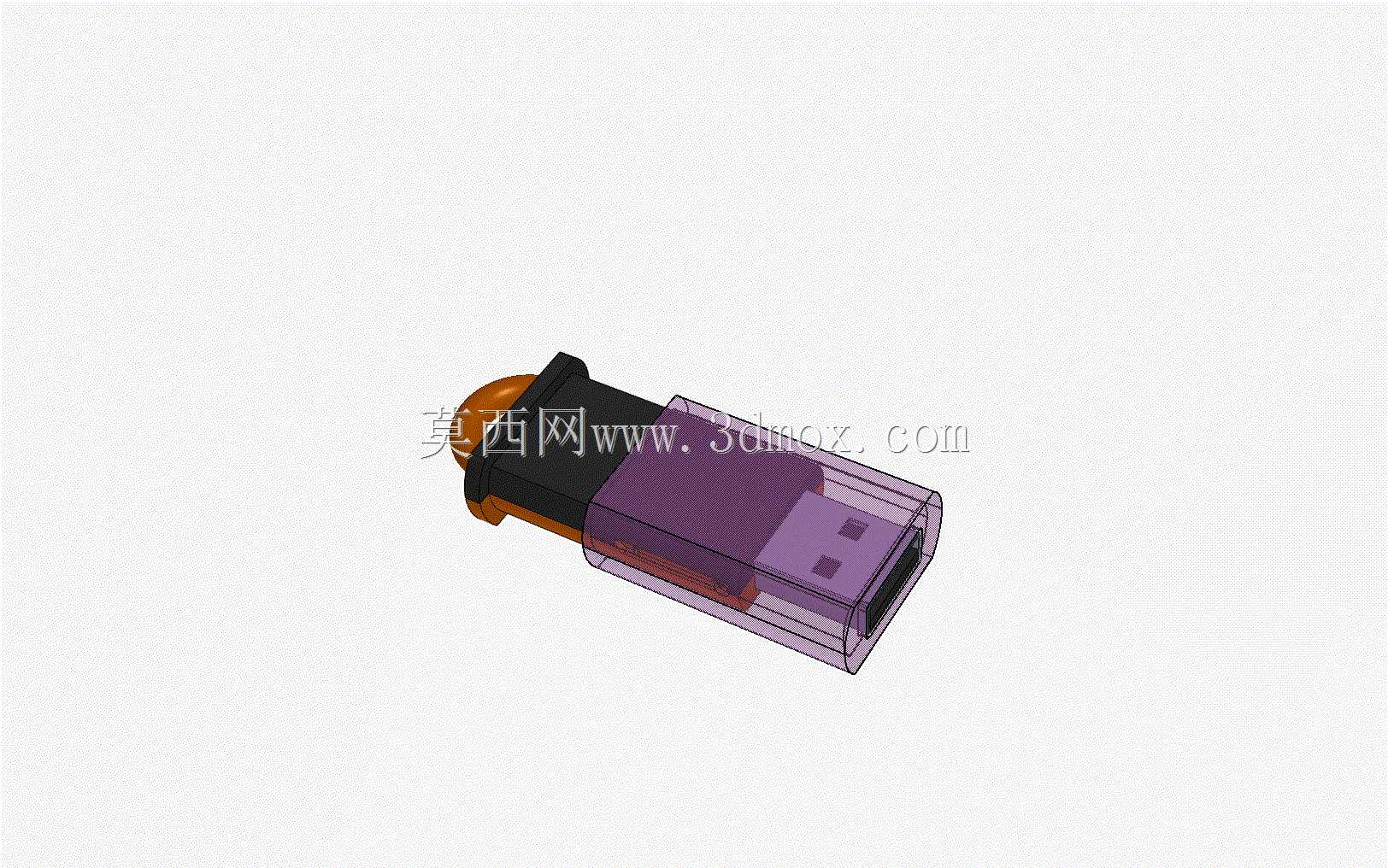

日常电子设备互联场景中，这类USB公头转接头是解决接口适配问题的常用小部件，常见于外设扩展、老旧设备接口转接、便携数据传输场景，比如给仅带Type-C接口的轻薄本转接USB-A口的U盘、鼠标，或是给车载USB接口扩展外接存储设备时都会用到。从结构设计来看，这款转接头采用半透明紫色PC外壳，能直观看到内部金属端子与绝缘胶芯的排布，既方便生产过程中的外观质检，快速排查端子歪斜、胶芯移位的装配问题，也能让用户在插拔时观察接口对位情况，减少硬插导致的针脚弯折风险。外壳端部做了橙色软胶包边，一方面是插拔时的防滑受力位，手指捏持时不会因为外壳光滑打滑，另一方面软胶材质能缓冲跌落时的冲击力，避免内部焊盘受震脱焊。内部金属端子采用标准镀金工艺，保证多次插拔后的接触可靠性，公头端的金属屏蔽壳做了双侧弹片设计，插入母座后能形成稳定的卡持力，不会因为轻微拉扯就出现接触不良断连的情况。设计过程中首先要严格遵循USB接口的标准尺寸规范，公头金属部分的长宽高、端子间距、胶芯卡位都要符合通用串行总线的物理接口标准，保证和市面上主流USB母座的适配性，不会出现插不进或者松动旷量过大的问题。外壳的壁厚控制在1.2mm，既保证足够的结构强度，日常插拔受力不会出现外壳开裂，也不会因为壁厚过大导致整体尺寸超标，无法插入空间紧凑的设备接口，比如部分笔记本的下沉式USB接口，外壳过厚就会和机身干涉插不到位。转接头尾部的出线位做了圆弧过渡处理，如果是带线款的同结构产品，这个位置能避免线材反复弯折导致的线芯断裂，这款直插式的设计则是在尾部做了封闭挡边，防止灰尘从尾部进入内部造成端子氧化。安装边界上，公头伸出外壳的长度严格控制在标准规定的插入深度范围内，保证插入母座后屏蔽壳能完全接触母座的接地弹片，起到良好的电磁屏蔽作用，减少数据传输时的信号干扰，外壳整体的外轮廓尺寸控制在合理范围，不会遮挡相邻的其他接口，比如在多口USB集线器上使用时，不会因为本身体积过大挡住旁边的接口位。内部胶芯采用耐高温的LCP材质，过波峰焊时不会出现变形移位，端子和胶芯的配合采用过盈压装，保证端子的保持力符合要求，不会在插拔过程中出现端子被顶退的情况。
