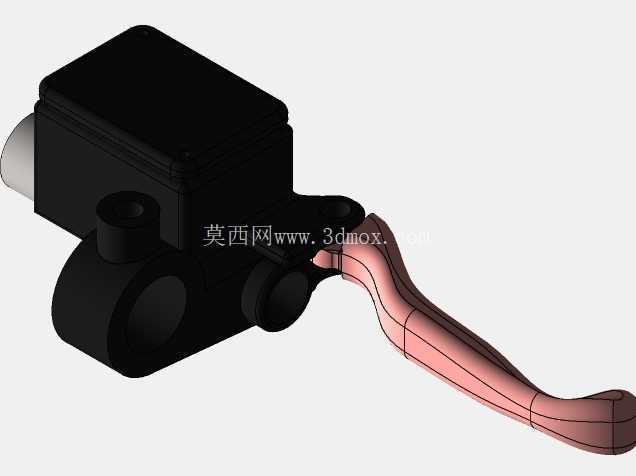

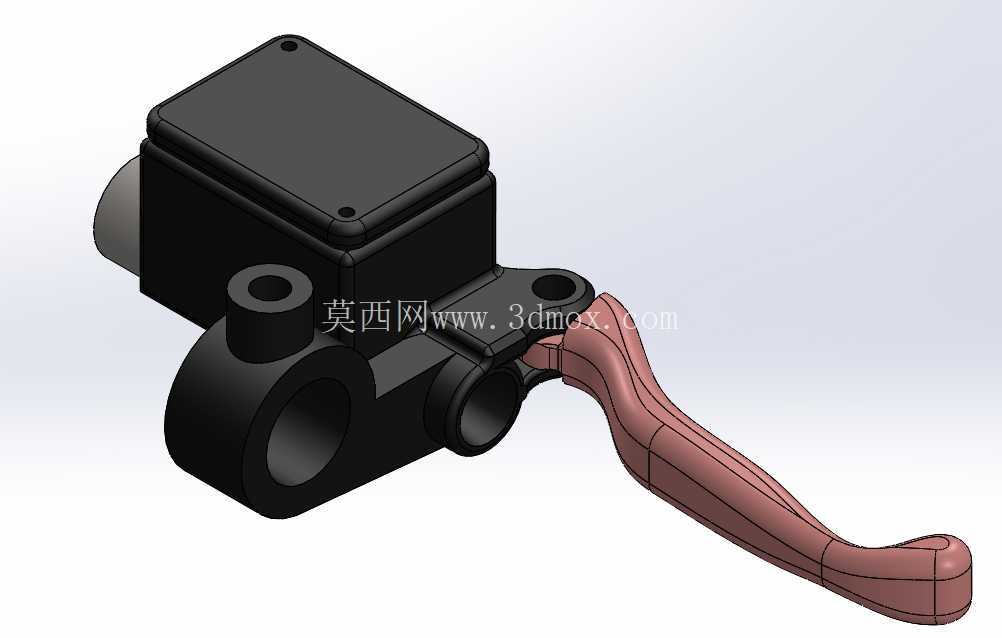

右侧车把液压制动总泵带操纵杠杆总成

　　这套右侧车把安装的液压制动总泵总成，主要面向全地形车、越野自行车以及小型两轮代步车辆的前制动回路设计，核心作用是把骑手捏下操纵杠杆的手部机械力，转化为制动管路内的可控液压压力，最终驱动前轮盘式制动卡钳完成夹紧动作，实现车辆减速或者驻车锁止。

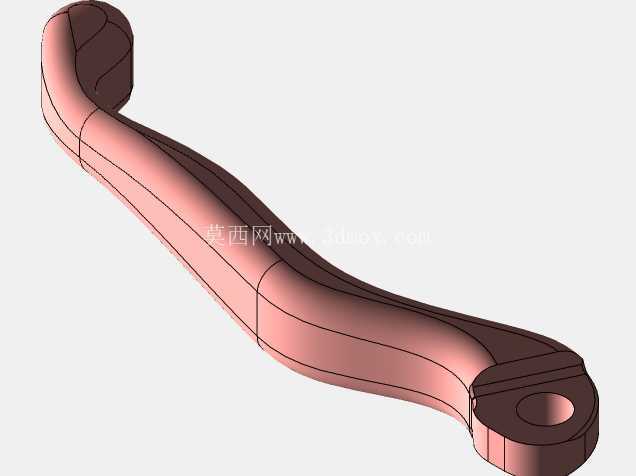

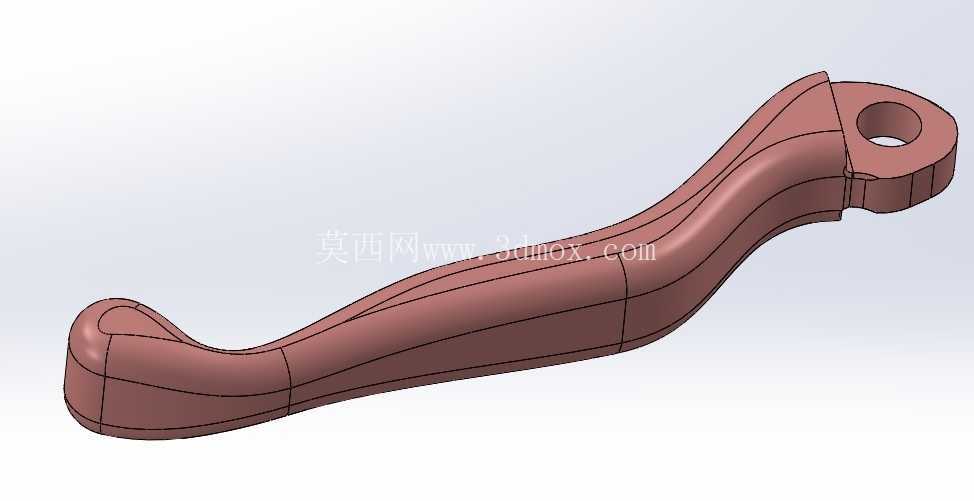

　　从实际装车场景来看，整套部件直接固定在车把右端的标准管径位置，总泵本体上预留的同轴贯通安装孔就是车把穿装定位的边界，安装时不需要额外改造车把结构，只要将孔位对准车把套入、调整好操纵杠杆的握持角度之后锁紧固定卡箍即可，操纵杠杆的弯曲弧度完全贴合骑手右手自然握持的姿态，长时间骑行捏握也不会出现手腕受力别扭的问题，杠杆末端的膨大造型也能避免湿手或者戴厚越野手套操作时出现滑脱。

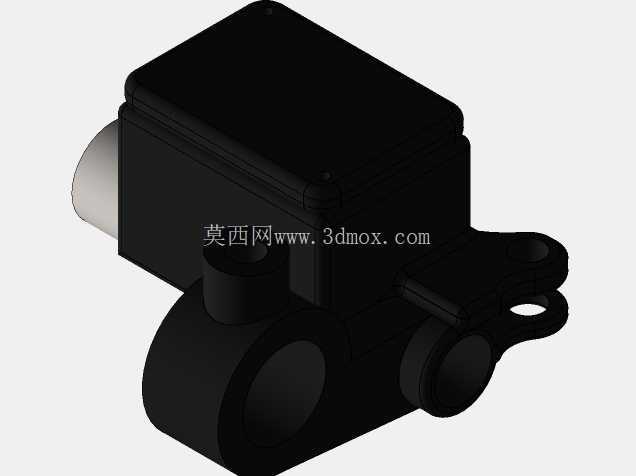

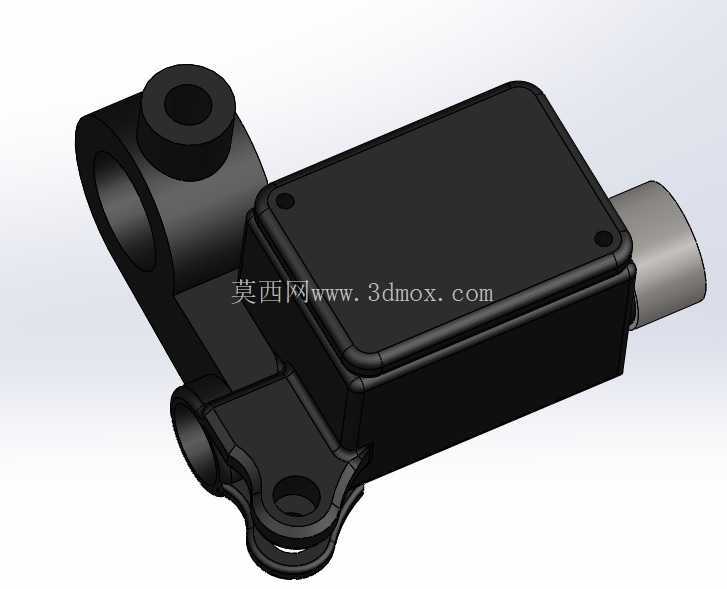

　　结构设计上，泵体主体采用铸铁材质承载高压液压腔，保证反复制动施压时腔体不会出现形变泄压，外露的操纵杠杆使用铝合金材质，在保证结构强度的前提下尽可能降低车把端的整体重量，避免车头出现过重的操控负担。泵体上方的方形腔体是储油油杯，用来存储制动液、补偿制动片磨损之后管路内的容积变化，油杯和泵体的结合面做了密封凸台结构，防止车辆在颠簸越野路段行驶时出现制动液渗漏。泵体侧面的两个通油接口分别对接制动卡钳的进油管路和储油腔的补偿油路，接口的位置布局避开了车把转动时的走线干涉区域，整车转向打到极限角度也不会拉扯制动油管。

　　设计过程中首先要锁定的边界就是车把安装孔的中心轴线位置，所有结构都以这个轴线为装配基准展开：操纵杠杆的回转支点和泵体内活塞的推动端做联动匹配，捏下杠杆时杠杆绕支点转动，精准推动泵内活塞向前移动压缩油液，杠杆的力臂比例经过匹配，骑手只需要施加很小的握力就能在管路内建立足够驱动卡钳夹紧的高压，即使是低速越野需要频繁点刹的工况，操作力度也足够轻盈。泵体上预留的各个安装凸台都做了加厚处理，应对非铺装路面持续传来的振动，避免长期使用后出现连接位置开裂。整套总成的所有配合尺寸都按照实车1:1设定，直接可以用于整车制动系统的装配校验、管路走向模拟以及车把周边操控部件的干涉检查，也可以作为小型车辆制动系统改装设计的参考结构，核对制动行程、杠杆传动比和安装空间的匹配关系。
