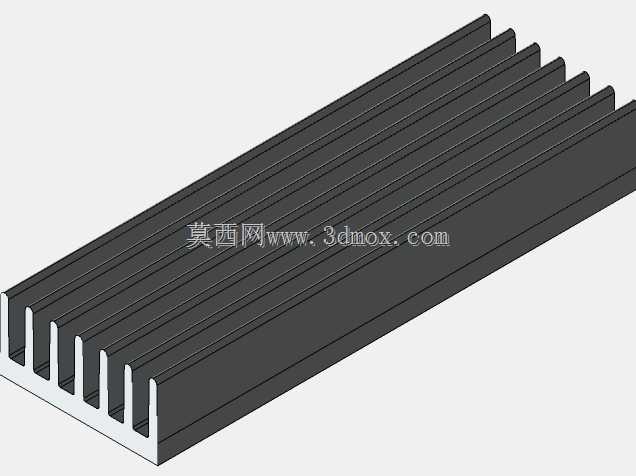

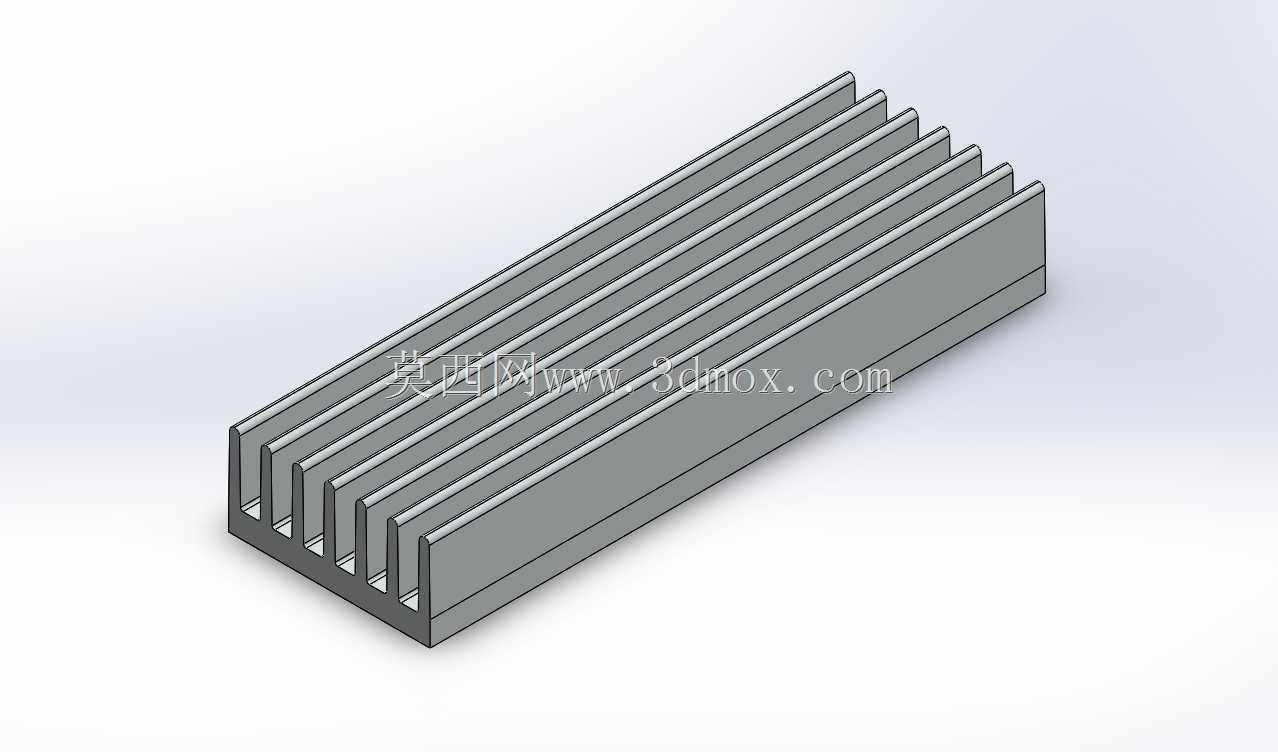

插片式铝合金微型散热结构件

这款微型散热结构件主要面向小功率电子元器件的被动散热场景，常见于工控板卡局部热源、小型电源模块、嵌入式主控芯片、低功耗通讯模组的配套散热方案中，无需额外搭配风扇即可通过自然对流完成热量传导，适配密闭或低噪音要求的设备内部安装环境。从结构设计来看，整体采用一体切削式的基座搭配等间距平行插片的布局，基座底面为完整平面，加工时需保证平面度控制在合理范围内，确保与发热源表面充分贴合，减少接触热阻，安装时可通过导热胶粘接或预留的定位孔位完成固定，不会占用过多板卡横向空间。插片部分采用等厚薄壁设计，相邻翅片之间的间距经过对流效率核算，既避免间距过小导致空气流通阻力增大、积尘后散热效率骤降的问题，也不会因间距过大浪费基座的有效换热面积，翅片高度根据常见小功率热源的热耗散值做了匹配，整体高度控制在低矮区间，适配紧凑型电子设备的内部高度边界，不会和周边电容、接插件等元器件产生安装干涉。设计过程中优先考虑了加工可行性，基座与翅片的衔接处做了微小圆角过渡，既可以减少切削加工时的应力集中，也能避免组装过程中锐边划伤操作人员或周边线路。实际应用中，这类散热件的热传导路径清晰：发热元器件工作产生的热量通过贴合面传导至铝合金基座，再均匀分散到每一片平行翅片上，通过翅片与周边空气的接触完成自然对流换热，将热量持续扩散到设备内部空气流场中，保证元器件工作温度维持在额定范围内。不同于大功率设备所用的大型散热结构，这款微型散热件没有设置额外的热管嵌装槽位或风扇安装位，完全依靠自身结构完成被动散热，结构简单可靠，无活动部件，长期使用无需维护，适合对使用寿命要求高、运维条件有限的嵌入式设备场景。安装边界上，基座的长宽尺寸匹配常规TO封装、QFP封装芯片的顶面尺寸，安装时不需要对周边板卡线路做额外调整，翅片的排布方向可根据设备内部空气流向做适配调整，最大化利用设备内部的自然对流风路，在有限的空间内实现最优的散热效率。
