标准舵机式伺服执行器三维结构

项目分类:3D模型 发布时间:2021-08-29 ID:252619
  • 标准舵机式伺服执行器三维结构
  • 标准舵机式伺服执行器三维结构
  • 标准舵机式伺服执行器三维结构
  • 标准舵机式伺服执行器三维结构
  • 标准舵机式伺服执行器三维结构

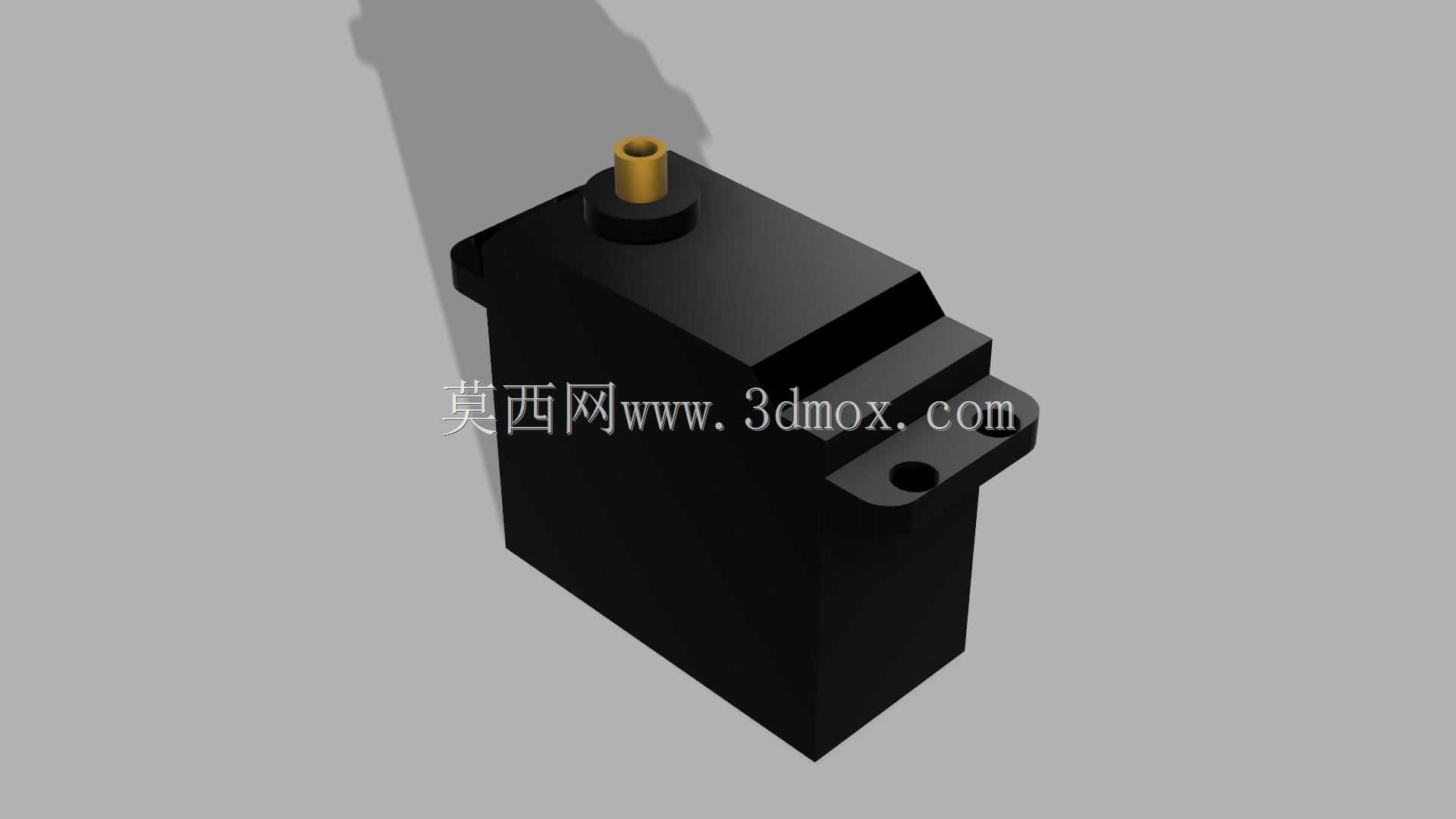

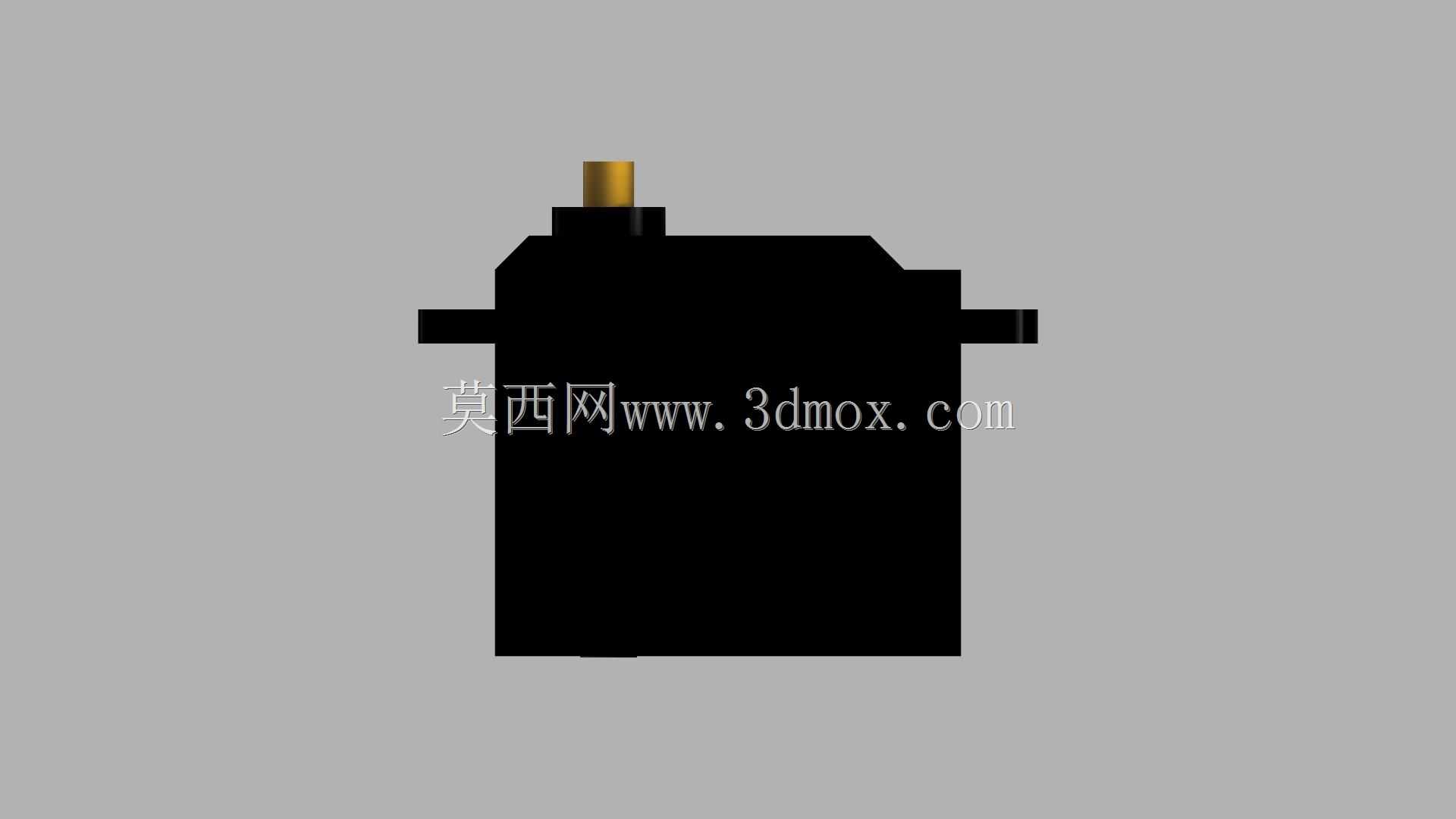

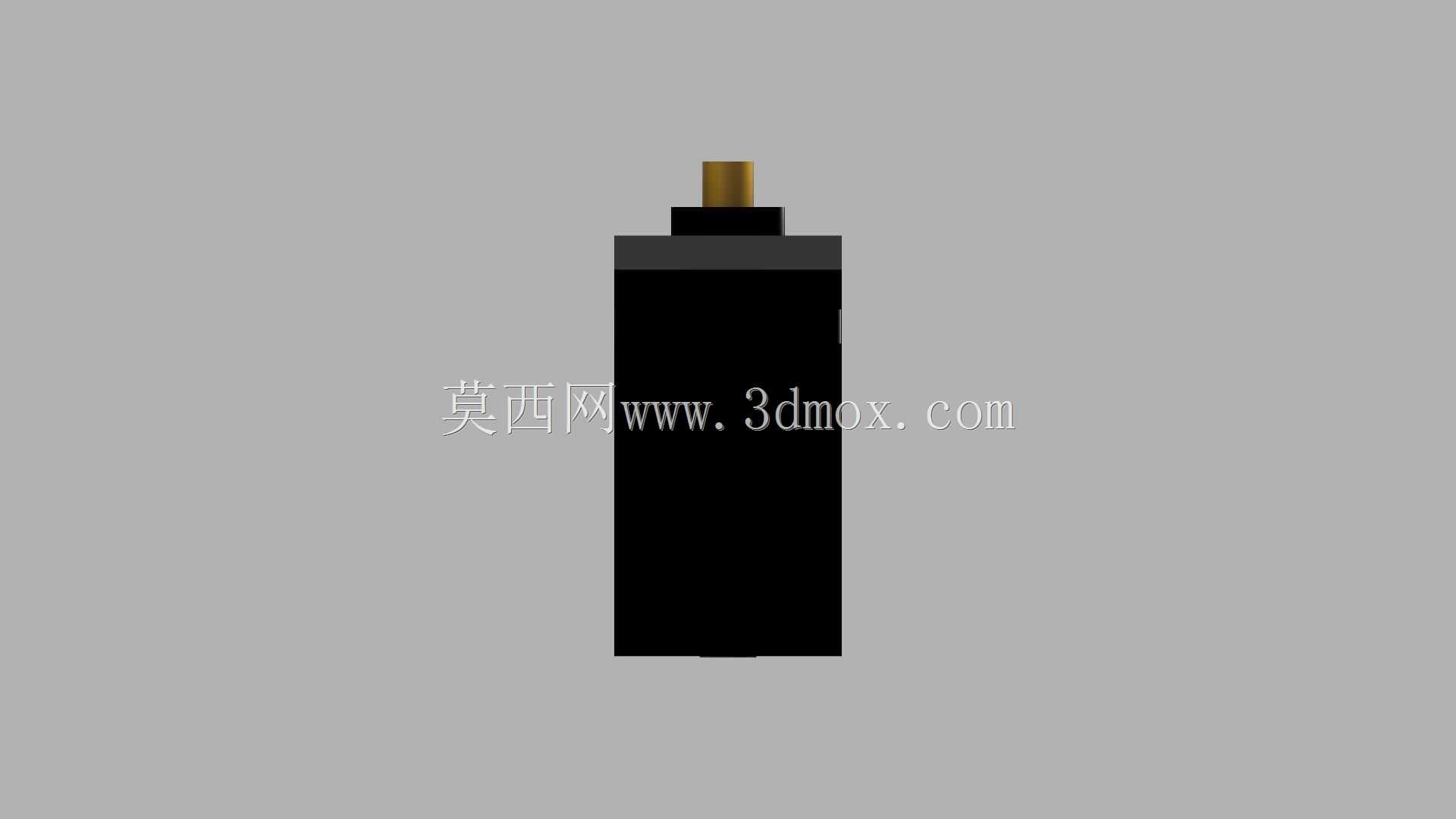

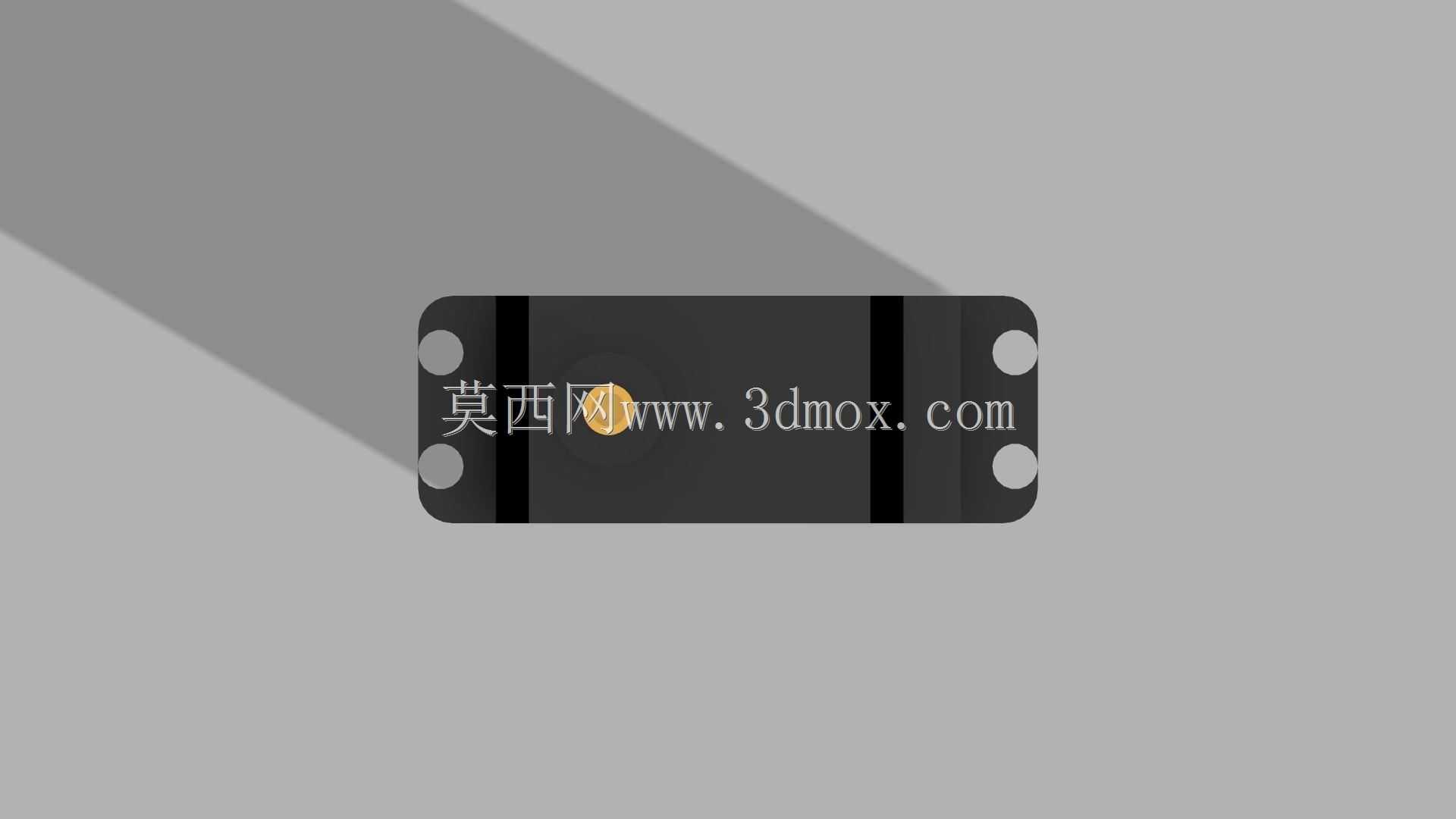

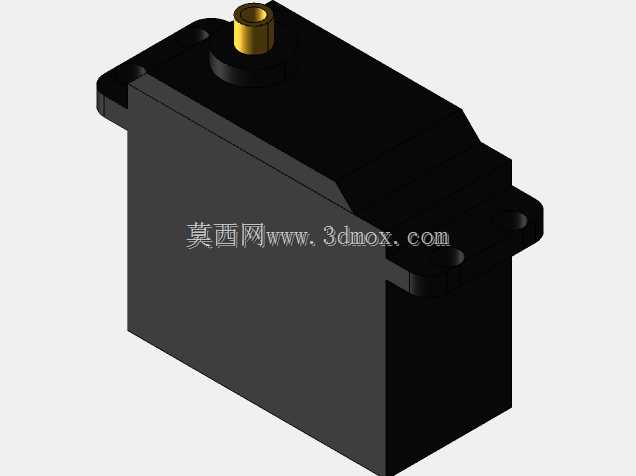

这款伺服执行器的结构设计完全围绕小型自动化装备的点位控制需求展开,日常在航模舵面控制、小型机械臂关节驱动、自动化产线微动工位、智能物流分拣拨片机构里都能见到同规格产品的身影,核心作用是接收控制信号后输出指定角度的扭矩,带动负载完成精准的角度定位动作。从结构细节来看,主体采用方正的封闭式壳体设计,壳体侧面预留带安装孔的固定耳,安装孔的中心距、孔径都匹配小型自动化设备的通用安装标准,安装时不需要额外加工转接件,直接通过标准螺丝就能固定在设备安装面,安装边界预留足够的扳手操作空间,不会出现螺丝锁付时与周边结构干涉的问题。顶部输出轴采用铜质嵌件设计,相比纯塑料轴能承受更大的径向负载,长时间带载运行也不会出现轴孔磨损导致的定位间隙,输出轴的齿形规格匹配通用舵机摇臂的安装标准,用户可以直接选用市售标准摇臂、连杆等配件,不需要单独定制传动连接件。设计过程中优先考虑了安装兼容性,壳体的整体长宽高尺寸符合主流微型舵机的安装尺寸规范,能直接替换同规格的老旧伺服部件,不需要对原有设备的安装位做二次修改。壳体的边角做了小角度倒角处理,既可以避免安装时锐边划伤操作人员,也能减少壳体注塑成型时的应力集中问题,提升外壳的抗冲击能力。输出端的限位结构集成在壳体内部,能限制输出轴的转动行程在常用的0-180度区间,避免超行程转动损坏内部的电位器与齿轮组。内部传动齿轮组的排布经过优化,在有限的壳体空间内实现了足够的减速比,能在小体积下输出满足小型工位需求的扭矩,同时齿轮啮合间隙控制在极小范围内,保证角度控制的重复定位精度。壳体的接缝处做了错位止口设计,日常使用环境下的粉尘、少量溅水不会轻易进入壳体内部,能适应车间普通工位的使用环境,不需要额外加装防护外壳。输出轴根部做了台阶限位,摇臂安装后不会出现轴向窜动,保证传动过程的稳定性。固定耳的厚度经过强度校核,在设备运行产生振动的工况下,不会出现固定耳断裂的问题,长期运行的可靠性有足够的结构保障。
