高精度直齿圆锥齿轮三维建模作品

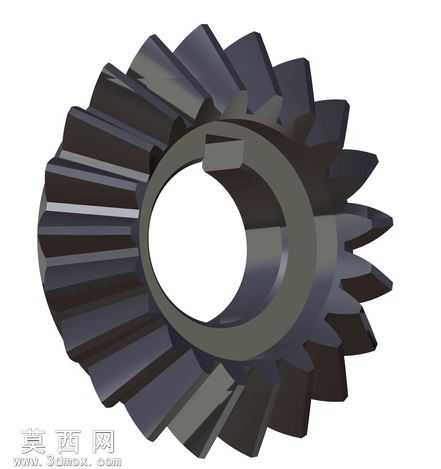

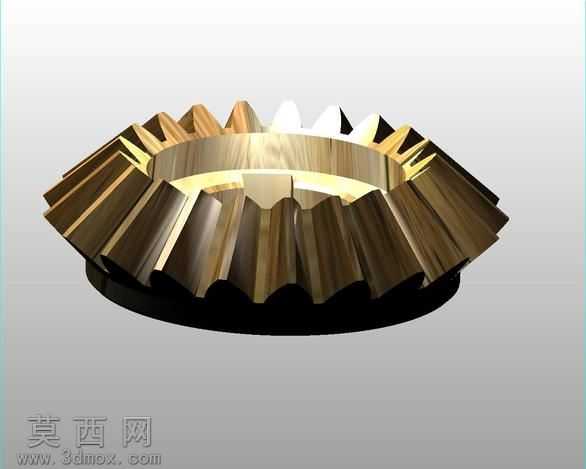

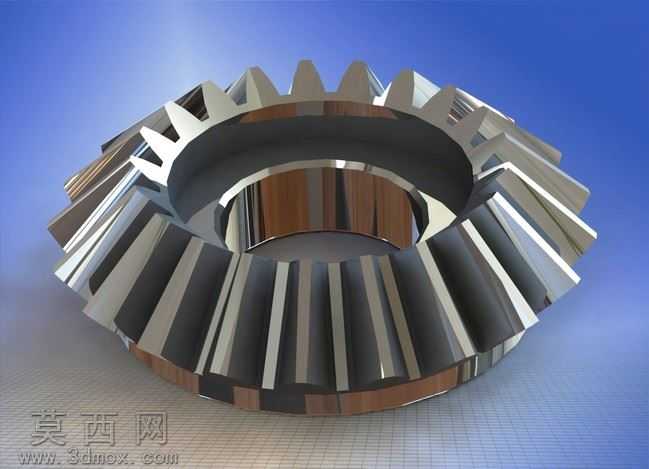

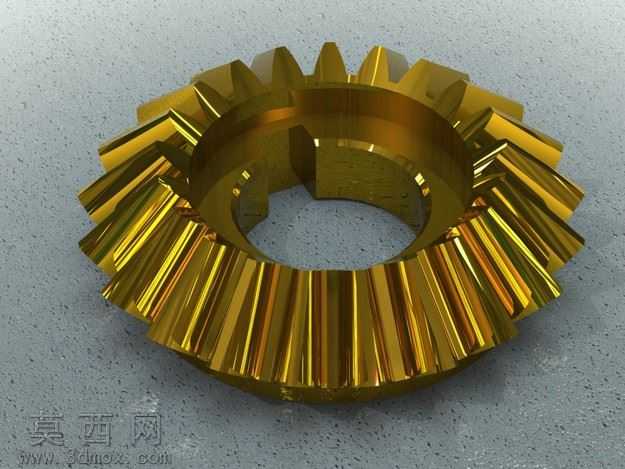

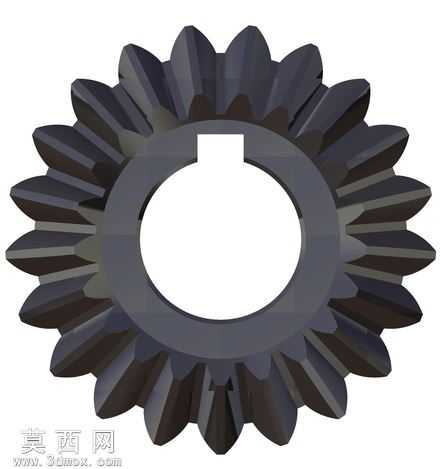

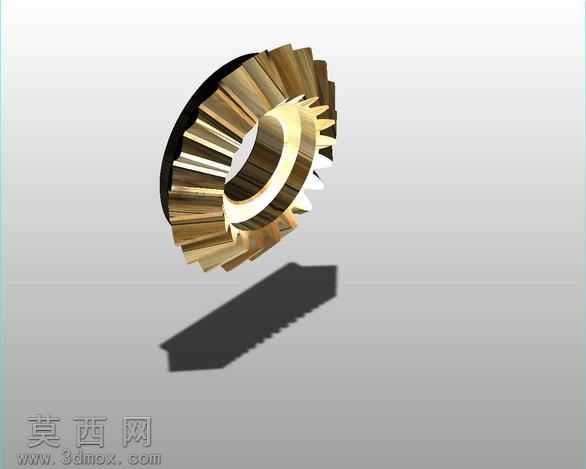

本作品为直齿圆锥齿轮的三维数字化建模成果，建模过程严格遵循机械设计标准中圆锥齿轮的齿形生成规范，依托三维建模软件的参数化设计能力完成全流程构建。建模初期先明确圆锥齿轮的核心传动参数，以分锥角为基准搭建整体空间定位框架，确定背锥、齿顶锥、齿根锥的相对空间位置，确保各锥面的几何角度符合正交轴传动的啮合要求。齿形构建阶段采用渐开线齿廓生成逻辑，结合球面渐开线的形成原理，通过草图绘制、投影包覆、特征阵列的方式完成单个轮齿的精细化建模，保证齿面的渐开线曲率连续无断点，齿顶倒角、齿根过渡圆角的尺寸完全符合机械加工的工艺要求，避免出现应力集中的结构缺陷。整体轮体部分采用回转特征完成基体构建，依次设计出轮毂安装孔、定位端面、减重槽等辅助结构，安装孔的孔径公差、端面的粗糙度预留值均按照实际装配需求设置，确保模型可直接对接后续的工程图生成、装配仿真环节。材质与渲染阶段，为模型赋予金属合金钢材质，调整材质的反射率、粗糙度参数，还原经过精加工后的金属齿轮表面的金属光泽与细微加工纹理，采用渐变蓝色背景配合柔和的打光方案，主光源从斜上方投射突出轮齿的立体轮廓，辅助光源补光消除齿根区域的死黑阴影，清晰展现每个轮齿的齿向、齿厚以及整体锥面的形态特征。模型整体结构完整无破面，所有特征参数可编辑调整，能够适配不同传动比、不同模数的圆锥齿轮设计迭代需求，可用于机械原理教学演示、传动系统装配仿真、有限元受力分析等多个场景，完整还原了直齿圆锥齿轮用于相交轴间运动与动力传递的核心结构特点，轮齿沿锥面均匀分布的结构、齿厚从大端向小端逐渐收窄的形态都得到了精准复现。
