23销2.54mm间距单排直插排针结构

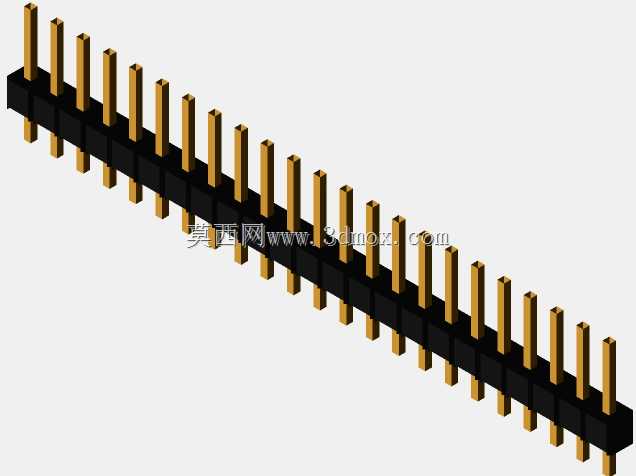

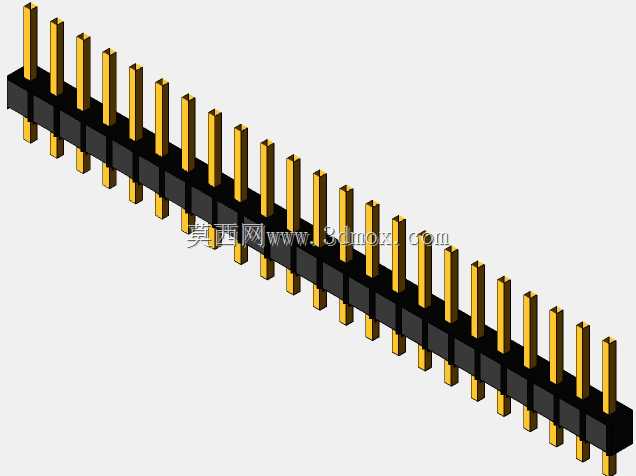

这款单排直插排针是板对板电连接场景里的基础互连元件，日常在工控控制板卡、消费电子主板、嵌入式开发模块、测试治具上都能见到它的身影，核心作用是实现两块印制电路板之间的信号与小电流传输，是电子装联环节用量极大的基础互连部件。从结构设计来看，这款排针采用23位单排布局，相邻插针中心间距设定为2.54mm，这个间距是行业内通用的标准间距，适配市面上绝大多数标准排母座、面包板以及PCB板的标准孔位，不需要额外定制孔位就能直接适配常规布线密度的板卡。整体外形尺寸上，本体长度58.42mm，宽度2.54mm，整体高度8.89mm，这个尺寸边界在选型时可以直接匹配板卡上的预留安装空间，不会和周边的电容、电阻、芯片等贴装元件产生结构干涉，插针采用方形截面设计，相比圆形插针，方形插针在插入配套排母时接触面积更大，接触电阻更稳定，抗振动性能更好，在有轻微振动的工业设备场景下也能保持连接可靠性。黑色的绝缘基座采用耐高温工程塑料注塑成型，能够耐受常规波峰焊、回流焊的焊接温度，不会在焊接过程中出现基座融化、插针移位的问题，基座上的每个插针孔位都做了定位卡槽设计，插针压入基座后不会出现轴向窜动、径向偏转的问题，保证每根插针的位置度符合装配要求。设计这款排针的三维模型时，重点还原了插针的伸出长度、基座的卡槽结构、相邻插针的位置精度，建模时严格按照实际生产的尺寸公差做了装配间隙预留，插针两端伸出基座的长度分别适配PCB板的焊接厚度和排母的插接深度，不会出现插针过短焊不上、过长顶到板卡对面元件的问题。在实际选型使用时，这款排针可以直接焊接在PCB板上作为公座，搭配同间距的单排排母实现板间可拆卸连接，也可以直接插在面包板上用于电路原型调试，插针表面做了镀金处理，抗氧化能力强，多次插拔后依然能保持良好的导通性能，不会因为接触面氧化出现信号中断、接触不良的问题。基座的两侧做了微小的导向倒角，在和排母对插时可以起到导向作用，避免插针因为对插偏移出现弯针、断针的情况，适合在批量生产的自动装配线上使用，不需要人工逐针对位就能顺利完成插接。
