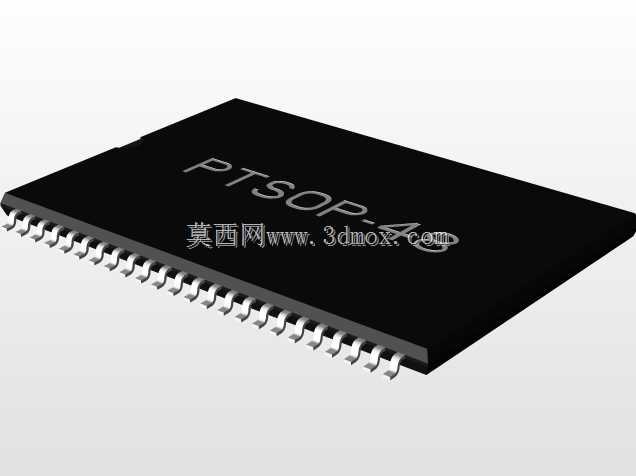

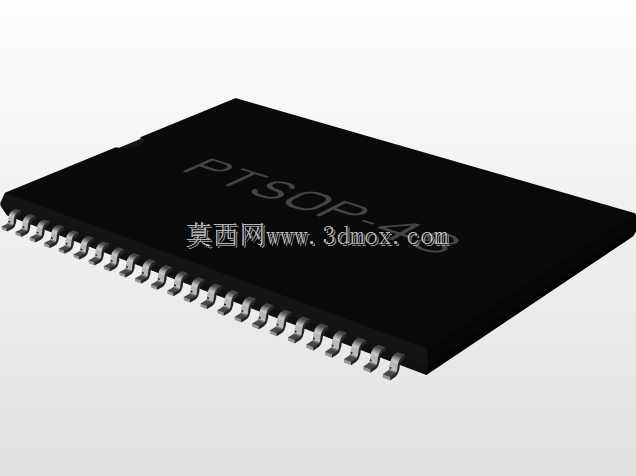

PTSOP48薄型表面贴装芯片封装结构

项目分类:3D模型 发布时间:2021-08-29 ID:252806
  • PTSOP48薄型表面贴装芯片封装结构
  • PTSOP48薄型表面贴装芯片封装结构
  • PTSOP48薄型表面贴装芯片封装结构
  • PTSOP48薄型表面贴装芯片封装结构

做消费类电子、工业控制板卡的结构设计时,SOP类封装的贴片芯片是PCB布局阶段绕不开的元器件,这款PTSOP-II规格的48引脚贴片封装,属于薄型小尺寸封装的衍生品类,在存储芯片、接口转换芯片、小型微控制器的封装选型中应用十分广泛。不同于传统厚型SOP封装,该款封装的本体厚度控制更严格,能适配便携设备内部局促的堆叠空间,在路由器主板、固态硬盘控制板、工业采集模块的板卡设计中,这类封装的芯片可以在保证引脚数量足够的前提下,尽可能压缩板卡占用面积。

从设计落地的角度看,这款封装的引脚采用0.8mm的标准节距设计,两侧对称排布共48个鸥翼形引脚,引脚成型角度经过标准化校准,能适配常规SMT回流焊工艺的焊盘设计要求,不需要定制特殊钢网即可完成批量贴片生产,能有效降低量产阶段的工艺适配成本。本体长度控制在20.52mm,宽度为13.97mm,在布局时需要注意,芯片本体下方不需要预留额外的散热过孔区域,仅需要在引脚外侧预留0.5mm以上的走线避让空间,同时在芯片两端预留不小于1mm的维修拆卸空间,方便后期返修时使用热风枪作业。

建模过程中需要重点关注引脚的共面度公差,所有引脚的底部焊接面需要处于同一基准平面,公差控制在0.1mm以内,避免在虚拟装配时出现引脚与PCB焊盘虚接的干涉问题;封装本体的边缘倒角做了0.2mm的圆弧处理,还原实际塑封工艺的成型特征,不会出现尖锐直角的失真问题。这类封装模型在板卡的三维干涉检查中作用明显,尤其是在做多层板堆叠、板卡与外壳间距校验时,精准的封装尺寸可以提前预判装配冲突,避免后期开模后才发现元器件顶壳的问题,减少设计迭代的次数。在做整机热仿真分析时,该封装的本体材质参数可以直接套用常规环氧塑封料的参数,引脚部分设置为合金铜材质,就能得到相对准确的芯片表面温度分布结果,为散热片的选型、风道的设计提供可靠的模型支撑。
