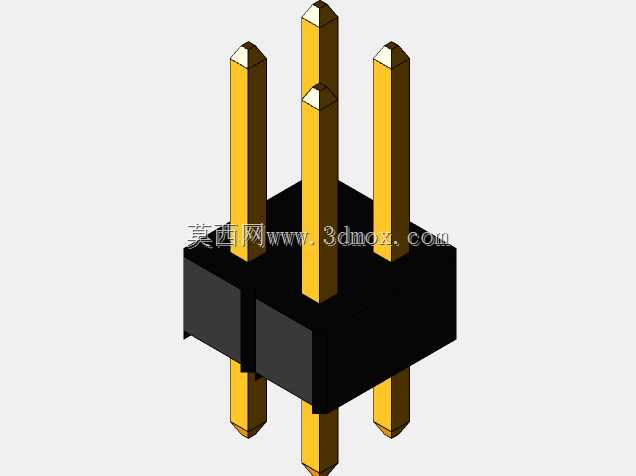

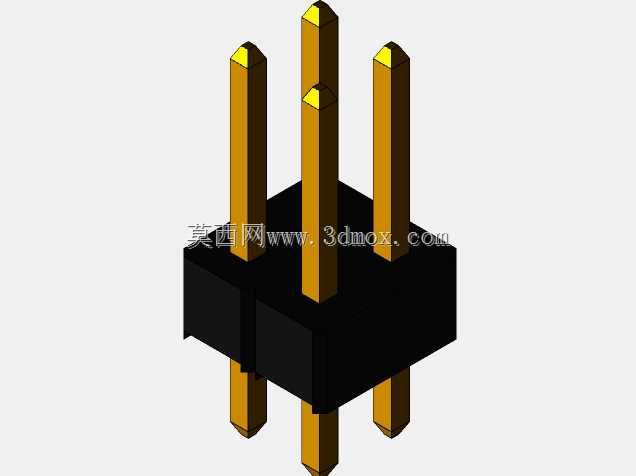

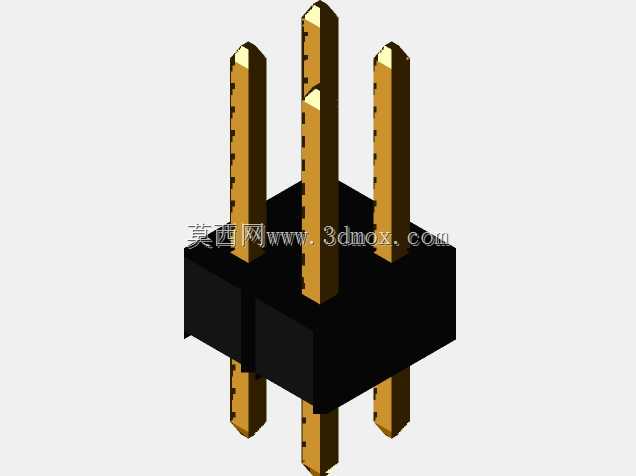

2.54mm节距四针直插排针连接器结构

这款四针直插排针是板级电路互联场景中极为常用的基础连接元件，日常选型时经常会在工控板卡、消费电子主板、传感模块转接板的设计里碰到这类器件，主要承担两块PCB之间或者PCB与外部线束之间的电流、信号传输通路作用，属于通孔插装类连接器件，适配波峰焊焊接工艺，生产组装时可直接插入PCB对应定位孔完成固定焊接，相比贴片类排针，机械固定强度更高，能承受一定的外力插拔，不易出现焊盘脱落的问题。

设计这款排针结构时，首先要匹配行业通用的2.54mm标准间距，这个间距是早年英制尺寸转换而来的通用规范，能和市面上绝大多数排母、杜邦线接口直接适配，互换性极强。插针采用黄铜基材作为导电主体，表面做镀金处理，既保证接触电阻足够低，避免信号传输过程中出现过大衰减，也能提升抗氧化能力，延长器件的使用寿命。插针端部做了锥形导向设计，装配时可以顺利插入对接的排母孔位或者PCB安装孔，不会出现插针顶弯、对位困难的问题，降低产线组装的不良率。黑色的绝缘基座采用耐高温工程塑料注塑成型，能承受波峰焊过程中的高温冲击，不会出现基座融化、变形的问题，同时基座上的插针定位槽严格控制插针的位置度，保证每根插针的中心距偏差控制在允许范围内，避免出现对位偏差无法装配的情况。

从安装边界来看，这款排针的针脚伸出基座底部的长度适配常规1.6mm板厚的PCB，焊接后焊锡在PCB背面形成的焊点不会和其他底层元件产生干涉，基座本体的长宽尺寸紧凑，双排四针的布局不会占用过多PCB板面空间，在排布密度较高的板卡上也能灵活布置。插针顶部伸出基座的长度适配常规排母的插接深度，插接后接触长度足够，不会出现接触不良、容易松脱的问题。实际使用中，这类排针除了常规的板对板永久连接，也经常作为调试接口使用，配合跳线帽可以实现电路通路的选择，或者作为临时测试点外接测试设备，使用场景非常灵活。建模过程中需要严格控制插针的同轴度、基座的平面度，以及插针与基座的垂直度，避免出现插针歪斜导致装配时插针对位不准的问题，同时要考虑注塑生产时的拔模角度，保证基座零件可以顺利脱模，不会出现注塑缺陷。
