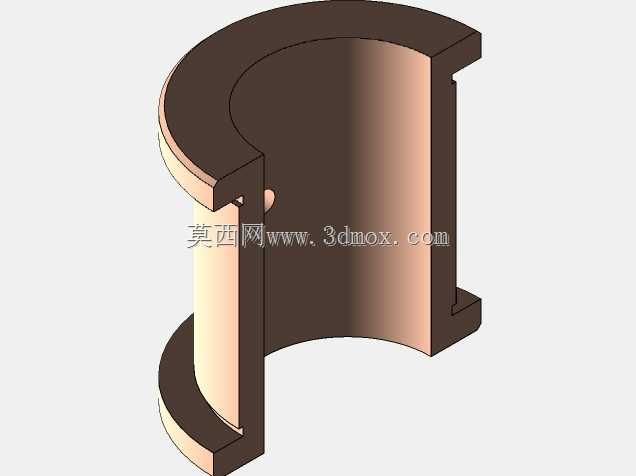

剖视展示对开式滑动轴承衬套结构

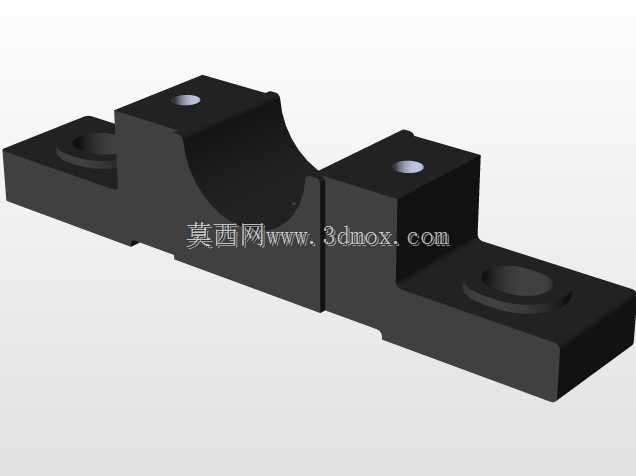

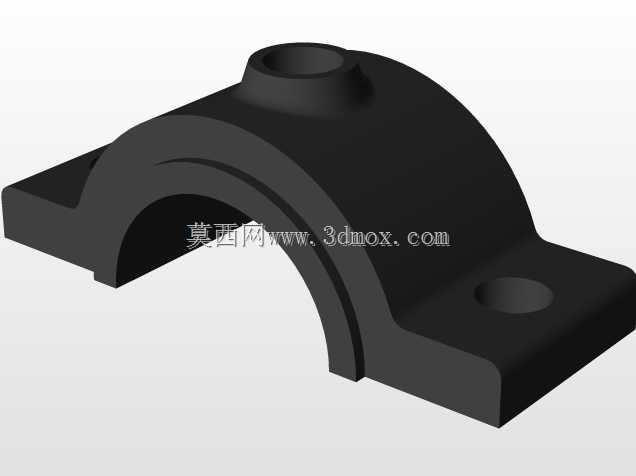

本次呈现的是对开式滑动轴承的衬套零件，采用半剖视的建模表达形式，可清晰观察其内外结构特征。这类衬套多用于中低速重载的传动场景，比如矿山输送设备的托辊支撑、冶金设备轧辊的辅助支撑、中小型减速机的低速轴支撑位，相比滚动轴承，这类滑动衬套能承受更大的冲击载荷，安装拆卸也更为便捷，尤其适合需要定期维护更换易损件的工况。从结构设计来看，该衬套为轴向剖开的两半式结构，整体呈圆筒状，两端带有定位凸缘，安装时凸缘卡入轴承座的端面槽内，可防止衬套在运行过程中出现轴向窜动；剖分面的位置设计有定位止口，两半衬套合装时可自动对齐径向位置，避免合装后出现内孔错位刮伤轴颈的问题。建模过程中重点还原了衬套的壁厚均匀性，常规工况下这类衬套的壁厚会根据轴径尺寸匹配，轴径在50-120mm区间时，壁厚通常控制在5-10mm，过薄会导致衬套受压变形，过厚则会占用过多径向安装空间，挤压轴承座的结构强度余量。衬套的内孔表面为工作面，建模时保留了光滑圆柱面的特征，实际生产中该表面会浇注巴氏合金或者镶嵌固体润滑材料，降低轴颈转动时的摩擦系数；外圆面与轴承座内孔采用过渡配合，保证衬套不会随轴颈同步转动。设计时还考虑了润滑通道的预留，虽然该模型未做细化，但这类对开衬套通常会在非承载区开设油槽，润滑油可沿油槽均匀分布到整个工作面，避免干摩擦启动造成的衬套快速磨损。安装边界方面，衬套的总长度需比轴承座的安装孔长度短0.2-0.5mm，防止合装轴承座时衬套端面被压溃，两端凸缘的外径比轴承座端面凹槽直径小0.1mm左右，既保证定位效果，又不会出现装配卡滞。这类剖分式衬套的优势在于，当轴已经装配完成时，不需要拆卸轴端的传动部件，直接拆分两半衬套即可完成更换，大幅降低设备维护的停机时间，在很多不便拆解整轴的老旧设备改造场景中应用十分广泛。建模时的半剖处理，能让设计人员直观看到衬套的内壁与外壁的对应关系，方便后续做润滑孔、油槽的二次结构设计，也能帮助选型人员快速判断结构是否适配现有轴承座的安装尺寸。
